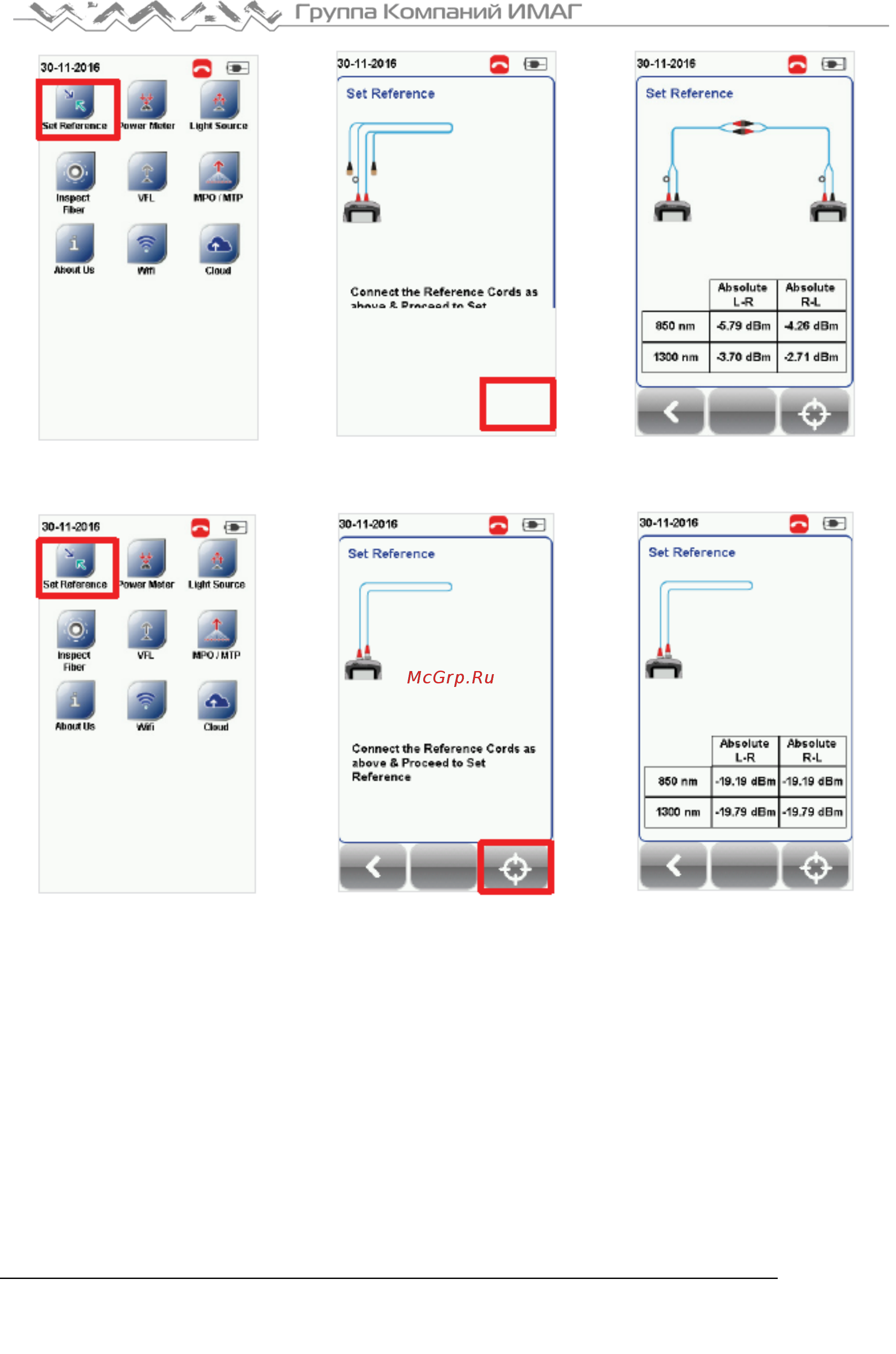

[TOOLS (Инструменты)]

Set Reference (Установить

опорный уровень) для

многомодового волокна

Опорный уровень установлен

успешно

[TOOLS (Инструменты)]

Set Reference (Установить

опорный уровень) для

многомодового волокна EF

Опорный уровень установлен

успешно

4. Прежде, чем перейти к испытаниям, убедитесь, что результат Set Reference от -3 до -9 дБм для

режимов Single Mode и Multi Mode, и от -18 до -20 дБм для режима Encircled Flux Multi Mode.

4.5 Две перемычки и одностороннее тестирование по шлейфу

1. Подключите TX1 к порту TX и RX1 к одному концу соединителя 1.

2. Подключите RX2 к порту RX и TX2 к другому концу соединителя 1.

Пожалуйста, обязательно очистите волоконные кабели с помощью набора для чистки, входящего в

комплект устройства.
