4 Настройка опорного уровня
Перед каждым испытанием необходимо выполнить измерение опорного уровня. Если имеется
несоответствие версий прошивки, устройство WireXpert потребует от пользователя выполнить настройку
опорного уровня.
Настройка зависит от выбранного количества перемычек.
Примечание
Используемые в руководстве схем и изображения выполняют только роль иллюстраций.
Опорные и тестовые значения могут изменяться в зависимости от условий
использования.
Следующие процедуры предназначены только для волокна SM, ММ и MMEF.
Совет
Используйте только входящие в комплект соединительные кабели. Подключайте кабели
в соответствии с цветом разъемов, как показано в каждой конфигурации.
Подключайте кабели с красными разъемами к портам TX адаптеров, а с черными
разъемами к портам RX адаптеров.

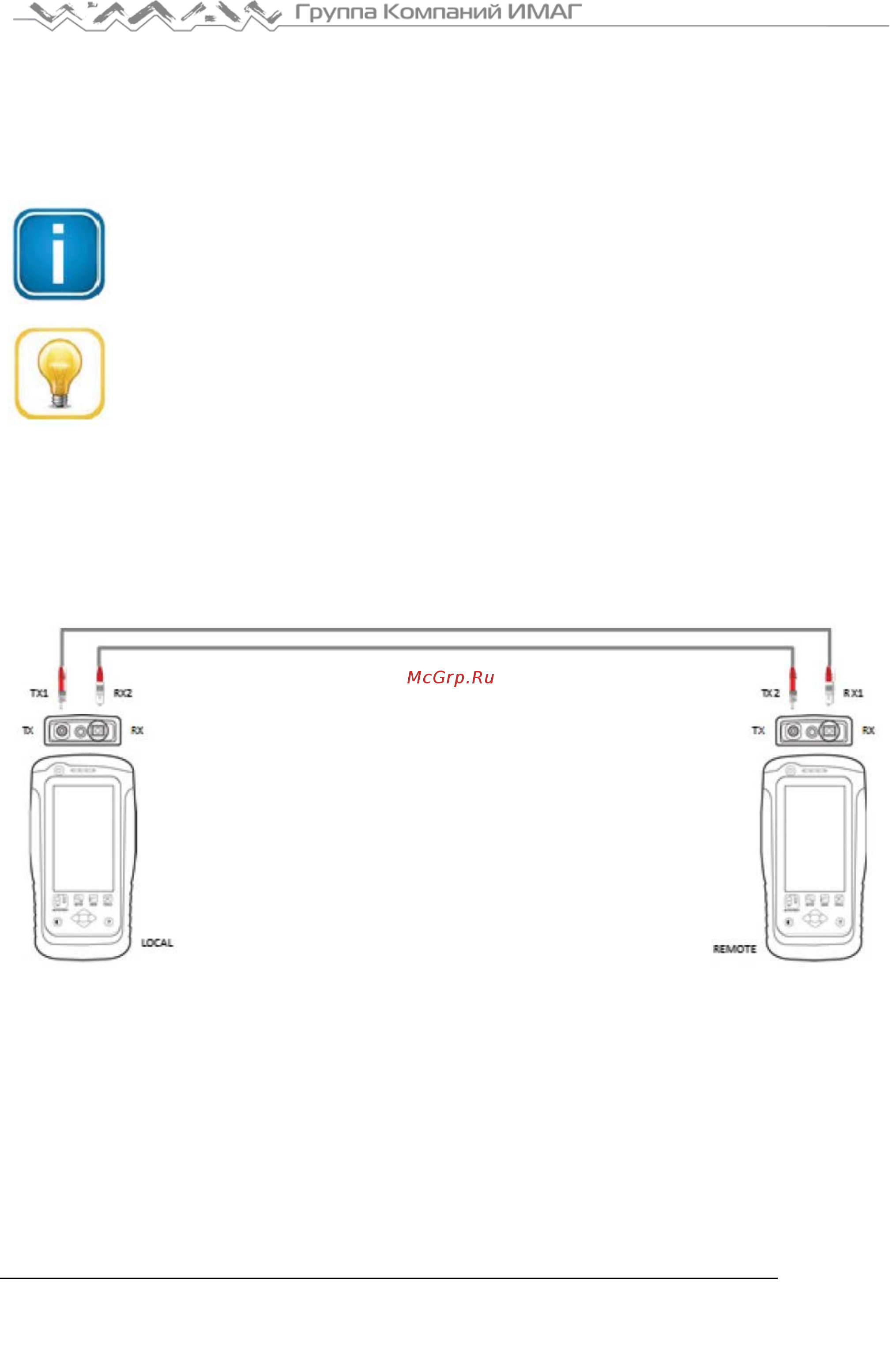

4.1 Одна перемычка и двустороннее тестирование
1. Подключите TX1 к порту LOCAL TX, а RX1 к порту REMOTE RX.
2. Подключите TX2 к порту REMOTE TX, а RX2 к порту LOCAL RX.
Пожалуйста, обязательно очистите волоконные кабели с помощью набора для чистки, входящего в
комплект устройства.
3. Нажмите кнопку [SETUP (Настройка)] выберите Configuration (Конфигурация) One Jumper (Одна
перемычка) в колонке Dual-Ended (Двустороннее). В зависимости от требований выберите Single
(Однонаправленное) или Bi direction (Двунаправленное).
