[SETUP (Настройка)]
[Configuration (Конфигурация)]
для многомодового волокна EF

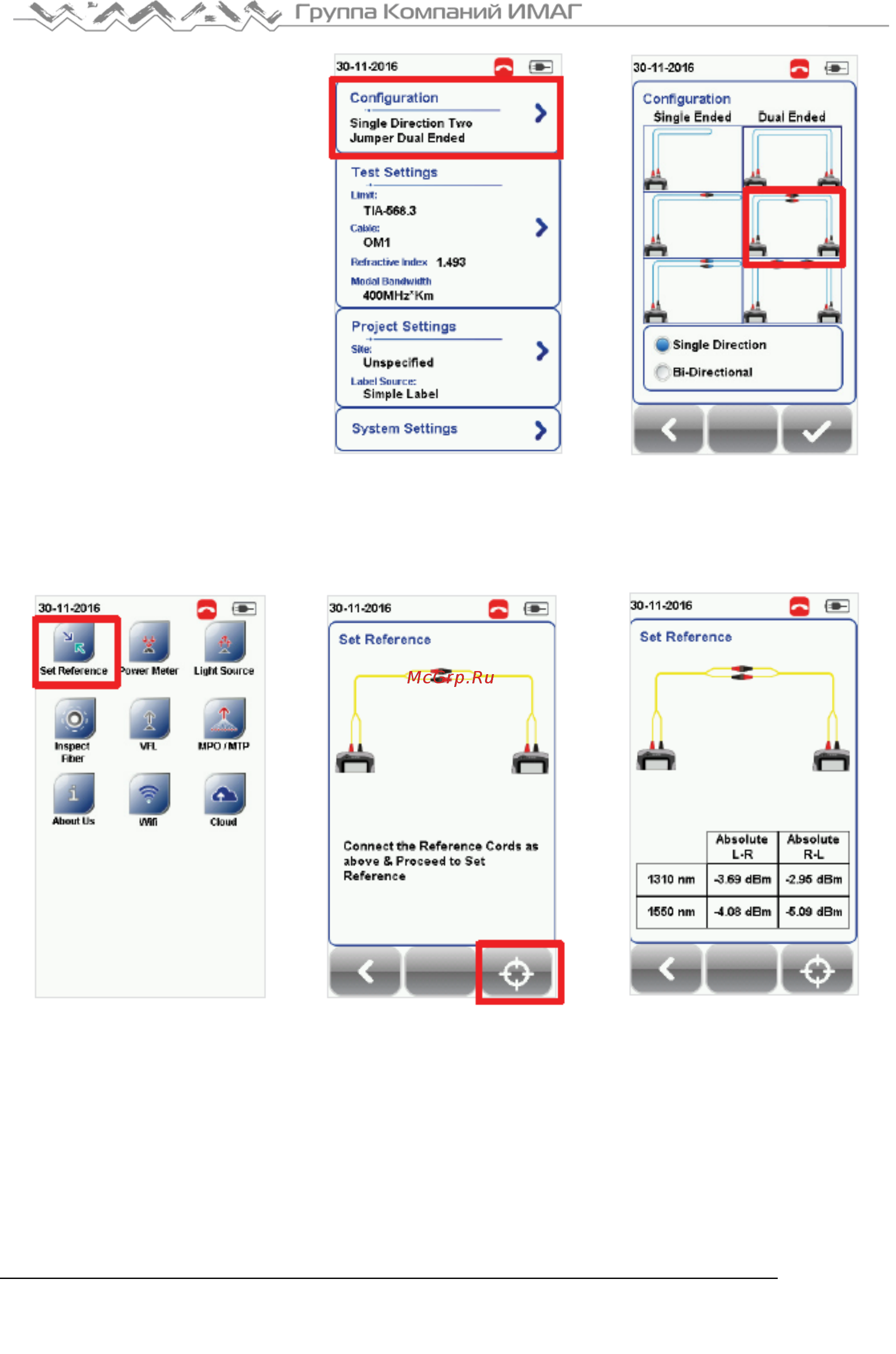

6. Нажмите кнопку [TOOLS (Инструменты)] выберите Set Reference (Установить опорный уровень) и
нажмите кнопку [OK], чтобы установить опорный уровень.
[TOOLS (Инструменты)]
Set Reference (Установить
опорный уровень) для
одномодового волокна
Опорный уровень установлен
успешно
