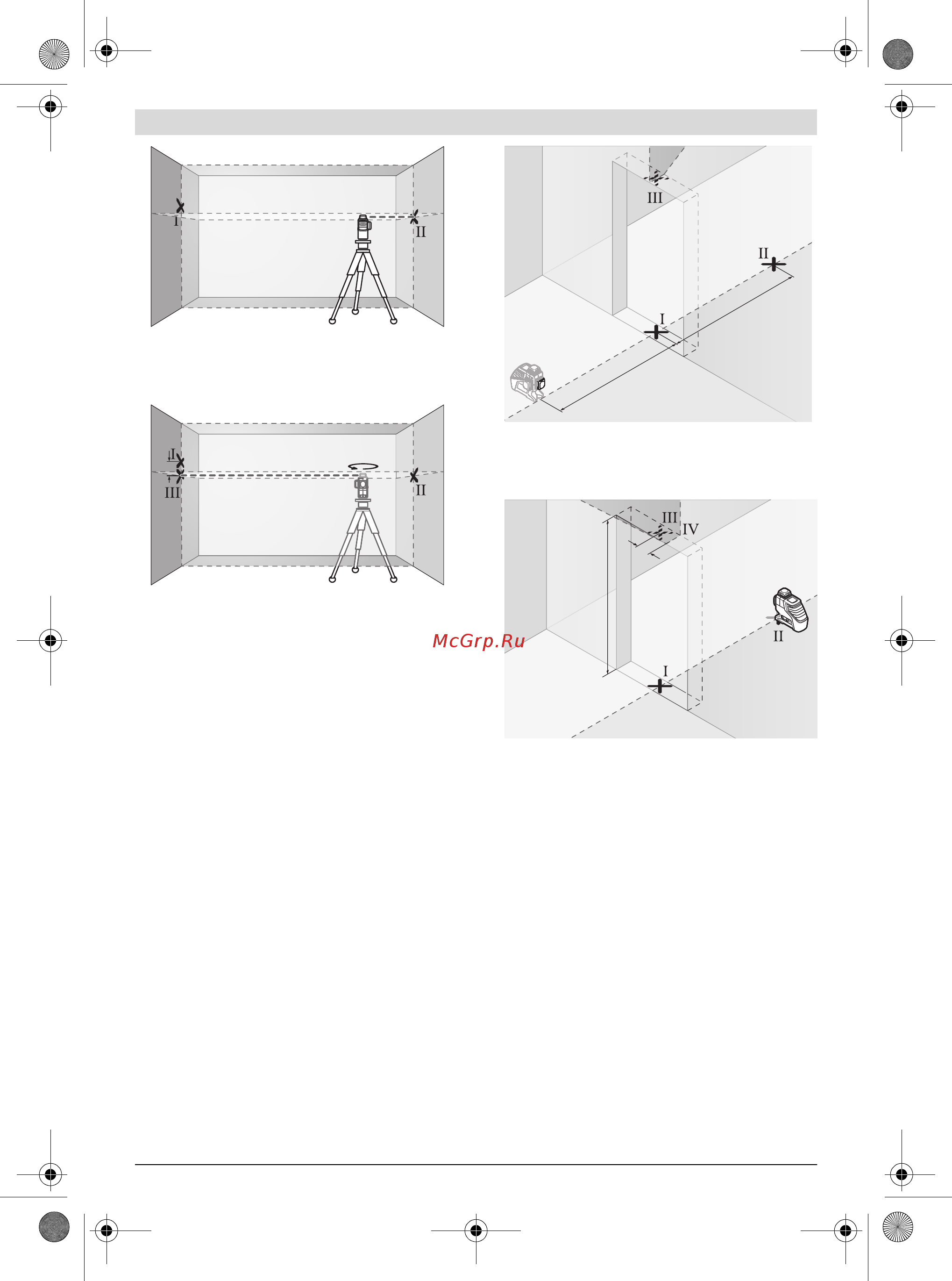

–Aliniaţi astfel aparatul de măsură în înălţime (cu ajutorul
unui stativ sau eventual supraînălţându-l), încât punctul de
intersecţie a liniilor laser să nimerească exact punctul II
marcat anterior pe peretele B.
–Rotiţi aparatul de măsură la 180°, fără a modifica înălţi-
mea. Îndreptaţi-l astfel spre peretele A, încât linia verticală
să treacă prin punctul I marcat anterior. Lăsaţi aparatul de
măsură să se niveleze şi marcaţi punctul de intersecţie a li-
niilor laser pe peretele A (punctul III).
–Din diferenţa d dintre cele două puncte I şi III marcate pe
peretele A rezultă abaterea efectivă
în înălţime a aparatului
de măsură de-a lungul axei orizontale.
Pe tronsonul de măsurare de 2 x 5 m = 10 m abaterea maxi-
mă admisă este de:
10 m x ±0,2 mm/m= ±2 mm.
În consecinţă diferenţa d dintre punctele I şi III nu trebuie să
fie mai mare de 2 mm.
Verificarea preciziei de nivelare a liniilor verticale
Pentru verificare aveţi nevoie de un gol de uşă, în care (pe fun-
daţie), pe ambele laturi ale uşii există loc de câte cel puţin
2,5 m.
–Aşezaţi aparatul de măsură la o distanţă de 2,5 m de golul
de uşă pe o suprafaţă tare, netedă (nu pe un stativ). Puneţi
în funcţiune aparatul de măsură activând nivelarea auto-
mată. Selectaţi un mod de funcţionare în care în faţa apara-
tului este generat frontal un plan laser vertical.
–Marcaţi centrul liniei laser verticale pe podea, în golul de
uşă
(punctul I), la o distanţă de 5 m în celealtă parte a go-
lului de uşă (punctul II), cât şi pe marginea superioară a
golului de uşă (punctul III).
–Rotiţi aparatul de măsură la 180 ° şi aşezaţi-l în cealaltă par-
te a golului de uşă, direct în spatele punctului II. Lăsaţi apa-
ratul de măsură să se niveleze şi orientaţi astfel raza laser
verticală, încât mijlocul acesteia să treacă exact prin punc-
tele I şi II.
–Marcaţi mijlocul razei laser pe marginea superioară a golu-
lui de uşă ca fiind punctul IV.
–Din diferenţa d a celor două puncte marcate III şi IV rezul-
tă abaterea efectivă a aparatului de măsură de la linia verti-
cală.
–Măsuraţi înălţimea golului de uşă.
Repetaţi procesul de măsurare pentru cel de-al doilea plan la-
ser vertical. Selectaţi în acest scop un mod de funcţionare în
care este generat un plan laser vertical în lateral, lângă apara-
tul de măsură şi înainte de a începe procesul de măsurare ro-
tiţi aparatul de măsură 90°.
Abaterea maximă admisă se calculează după cum urmează:
de două ori înălţimea golului de uşăx 0,2 mm/m
Exemplu: la o înălţime a golului de uşă de 2 m este permisă o
abatere maximă de
2 x 2 m x ±0,2 mm/m = ±0,8 mm. În consecinţă, la fiecare
dintre cele două măsurători, diferenţa maximă
dintre
punctele III şi IVpoate fi de maximum 0,8 mm.
