Português | 33
Bosch Power Tools 1 609 92A 3PW | (27.4.17)

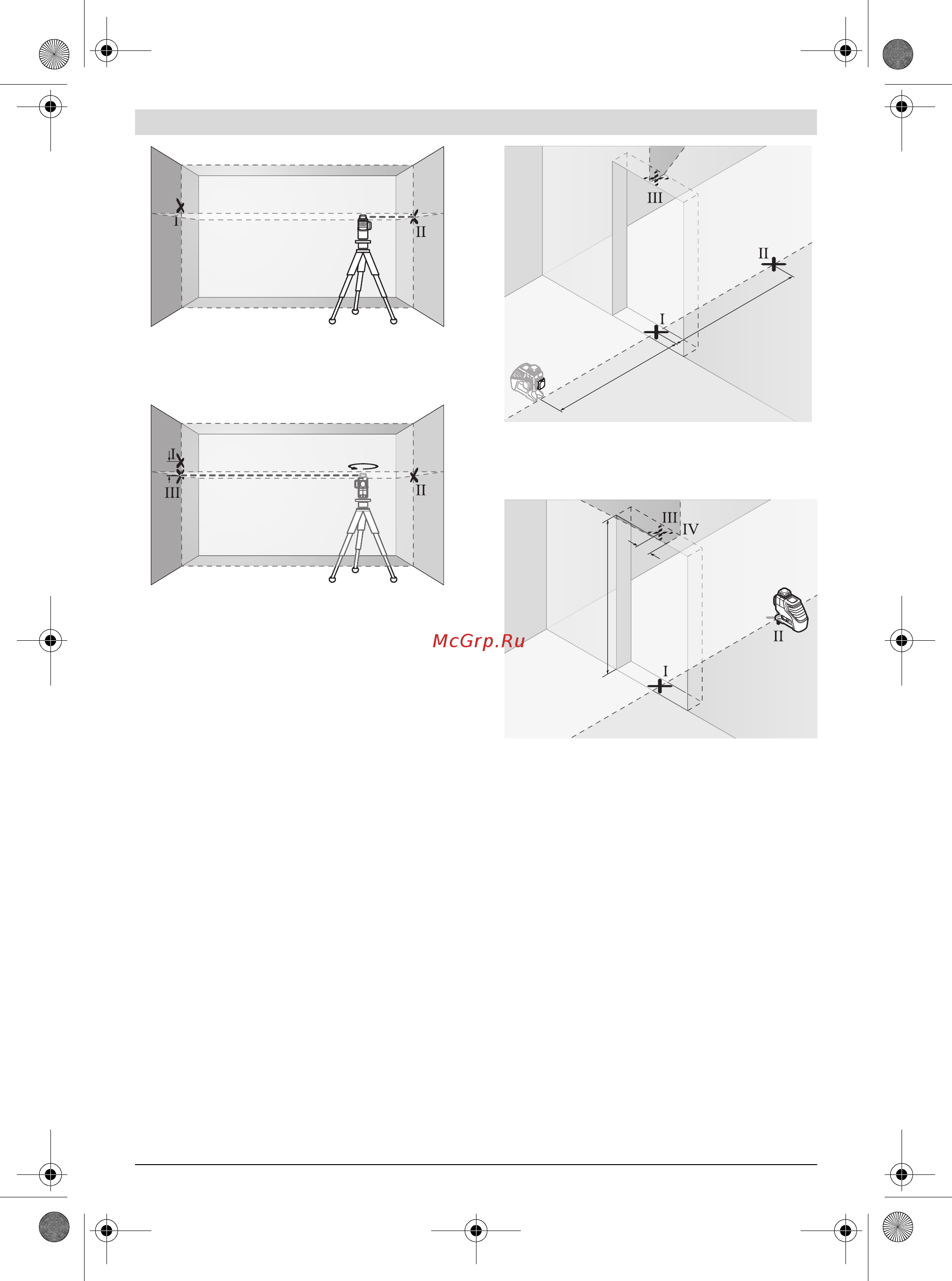

– Alinhar o instrumento de medição na altura (com o tripé ou
se necessário, colocando algo por baixo), de modo que o
ponto de cruzamento das linhas de laser atinja exatamente
o ponto marcado anteriormente II na parede B.
– Girar o instrumento de medição 180°, sem modificar a al-
tura. Alinhá-lo à parede A, de modo que a linha de laser ver-
tical passe pelo ponto I marcado anteriormente. Aguardar
o fim do nivelamento do instrumento de medição e marcar
o ponto de cruzamento das linhas de laser na parede A
(ponto III).
–A diferença d entre os dois pontos marcados I e III sobre a
parede A, é a divergência real da altura do instrumento de
medição ao longo do eixo transversal.
Numa distância de 2 x 5 m = 10 m a máxima divergência ad-
missível deverá ser de:
10 m x ±0,2 mm/m= ±2 mm.
A diferença d entre os pontos I e III só deve ser de no máximo
2mm.
Controlar a exatidão do nivelamento das linhas verticais
Para o nivelamento é necessário um vão de porta, com no
mínimo 2,5 m de espaço de cada lado do vão (sobre chão
firme).
– Colocar o instrumento de medição a 2,5 m de distância do
vão de porta, sobre uma superfície firme e plana (não so-
bre um tripé). Ligar o instrumento de medição no funcio-
namento com nivelamento automático. Selecionar um tipo
de funcionamento, no qual é produzido um nível de laser
vertical frontal na frente do instrumento de medição.
– Marcar o centro da linha de laser vertical no chão do vão de
porta (ponto I), numa distância de 5 m, do outro lado do
vão de porta (ponto II), como também no canto superior
do vão de porta (ponto III).
– Girar o instrumento de medição por 180° e colocá-lo no
outro lado do vão da porta, diretamente atrás do ponto II.
Permitir que o instrumento de medição possa se nivelar e
alinhe a linha de laser vertical de modo que o seu centro
percorra exatamente pelos pontos I e II.
– Marcar o centro da linha de laser no canto superior do vão
da porta como ponto IV.
–A diferença d entre os dois pontos marcados III e IV é a di-
vergência real do instrumento de medição em relação à
vertical.
– Medir a altura do vão de porta.
Repetir o processo de medição para o segundo eixo de laser
vertical. Para tal deverá selecionar um tipo de funcionamen-
to, no qual é produzido um nível de laser vertical ao lado do
instrumento de medição e girar o instrumento de medição,
antes do início do processo de medição, por 90°.
A máxima divergência admissível é calculada da seguinte
maneira:
dupla altura do vão da porta x 0,2 mm/m
Exemplo: no caso de um vão da porte com uma altura de 2 m,
a divergência deve ser de no máximo
2 x 2 m x ±0,2 mm/m = ± 0,8 mm. Entre os pontos III e IV só
deve portanto haver uma distância de no máximo 0,8 mm a
cada uma das duas medições.
A
B
A
B
dd
180°
2,5 m
2,5 m
2 m
d
OBJ_BUCH-3085-001.book Page 33 Thursday, April 27, 2017 11:41 AM
