86 | Česky
1 609 92A 3PW | (27.4.17) Bosch Power Tools
Práce bez nivelační automatiky
Pro práci bez automatické nivelace posuňte spínač 7 do polo-
hy „On. Při vypnuté automatické nivelaci svítí ukazatel 3
červeně a laserové čáry blikají trvale v pomalém taktu.
Při vypnuté nivelační automatice můžete držet měřící přístroj
volně v ruce nebo položit na nakloněný podklad. Laserové
přímky už neprobíhají nutně vzájemně kolmo.
Přesnost nivelace
Vlivy na přesnost
Největším vlivem působí teplota okolí. Zvláště od podlahy na-
horu probíhající teplotní rozdíly mohou paprsek laseru odchý-
lit.
Poněvadž je vrstvení teploty v blízkosti podlahy největší, měli
by jste měřící přístroj od měřené dráhy 20 m vždy namonto-
vat na stativ. Mimo to postavte měřící přístroj podle možností
do středu pracovní plochy.
Kromě vnějších vlivů mohou odchylky způsobovat také speci-
fické vlivy (např. pád nebo prudké nárazy). Proto před začát-
kem každé práce zkontrolujte přesnost nivelace.
Zkontrolujte pokaždé nejprve přesnost nivelace vodorovné
laserové přímky a poté přesnost nivelace svislých laserových
přímek.
Pokud by měřící přístroj při jedné z kontrol překročil maximál-
ní odchylku, pak jej nechte v servisu Bosch opravit.

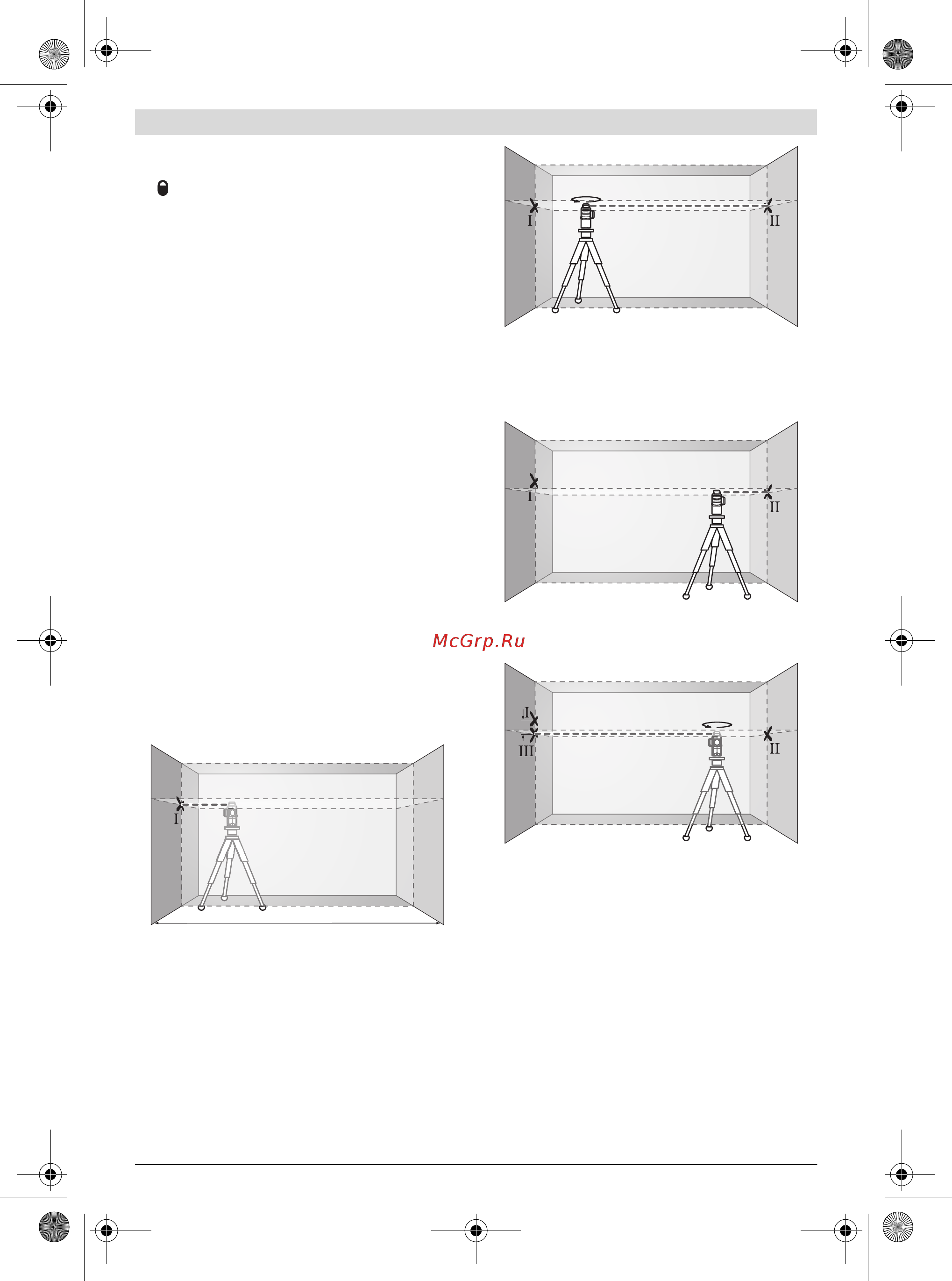

Kontrola vodorovné přesnosti nivelace příčné osy
Pro kontrolu potřebujete 5 m dlouhou volnou měřící dráhu na
pevném základu mezi dvěma stěnami A a B.
Namontujte měřicí přístroj blízko stěny A na stativ nebo jej
položte na pevný, rovný podklad. Měřicí přístroj zapněte v
provozu s nivelační automatikou. Zvolte druh provozu, v
němž se vytvoří jedna vodorovná laserová rovina a též jed-
na svislá laserová rovina čelně před měřicím přístrojem.
Nasměrujte laser na blízkou stěnu A a nechte měřicí pří-
stroj znivelovat. Označte střed bodu, na němž se laserové
přímky na stěně A kříží (bod I).
Otočte měřící přístroj o 180°, nechte jej znivelovat a
označte střed křížení přímek laseru na protější stěně B
(bod II).
Umístěte měřící přístroj bez jeho otočení poblíž
stěny B, zapněte jej a nechte znivelovat.
–Vyrovnejte měřící přístroj výškově tak (s pomocí stativu
nebo případně podložením), aby bod křížení přímek laseru
přesně zasáhl předtím označený bod II na stěně B.
Otočte měřící přístroj o 180° bez změny výšky. Nasměruj-
te jej na stěnu A tak, aby svisláímka laseru běžela skrz již
označený bod I. Nechte měřící přístroj znivelovat a označ-
te bod křížení přímek laseru na stěně A (bod III).
–Rozdíl d obou označených bodů I a III na stěně A udává
skutečnou výškovou odchylku měřícího přístroje podél
příčné osy.
Na měřící dráze 2x5m=10m činí maximální přípustná od-
chylka:
10mx±0,2mm/m=±2mm.
Rozdíl d mezi body I a III smí tedy činit nejvýše 2 mm.
A
B
5 m
A
B
180°
A
B
A
B
dd
180°
