Hrvatski | 149
Bosch Power Tools 1 609 92A 3PW | (27.4.17)
Mjerni alat tako usmjerite po visini (pomoću stativa ili u da-
nom slučaju podlaganjem), da križna točka linije lasera toč-
no udara na prije označenu točku II na zidu B.
Okrenite mjerni alat za 180°, bez promjene visine. Usmje-
rite ga tako na zid A da okomita linija lasera prolazi kroz već
označenu točku I. Mjerni alat iznivelirajte i označite križnu
točku linije lasera na zidu A (točka III).
–Razlika d obje označene točke I i III na zidu A daje stvarno
visinsko odstupanje mjernog alata uzduž poprečne osi.
Na mjernoj dionici od 2x5m=10m, maksimalno dopušteno
odstupanje iznosi:
10 m x ±0,2 mm/m= ±2 mm.
Razlika d između točaka I i III smije iznositi najviše 2 mm.

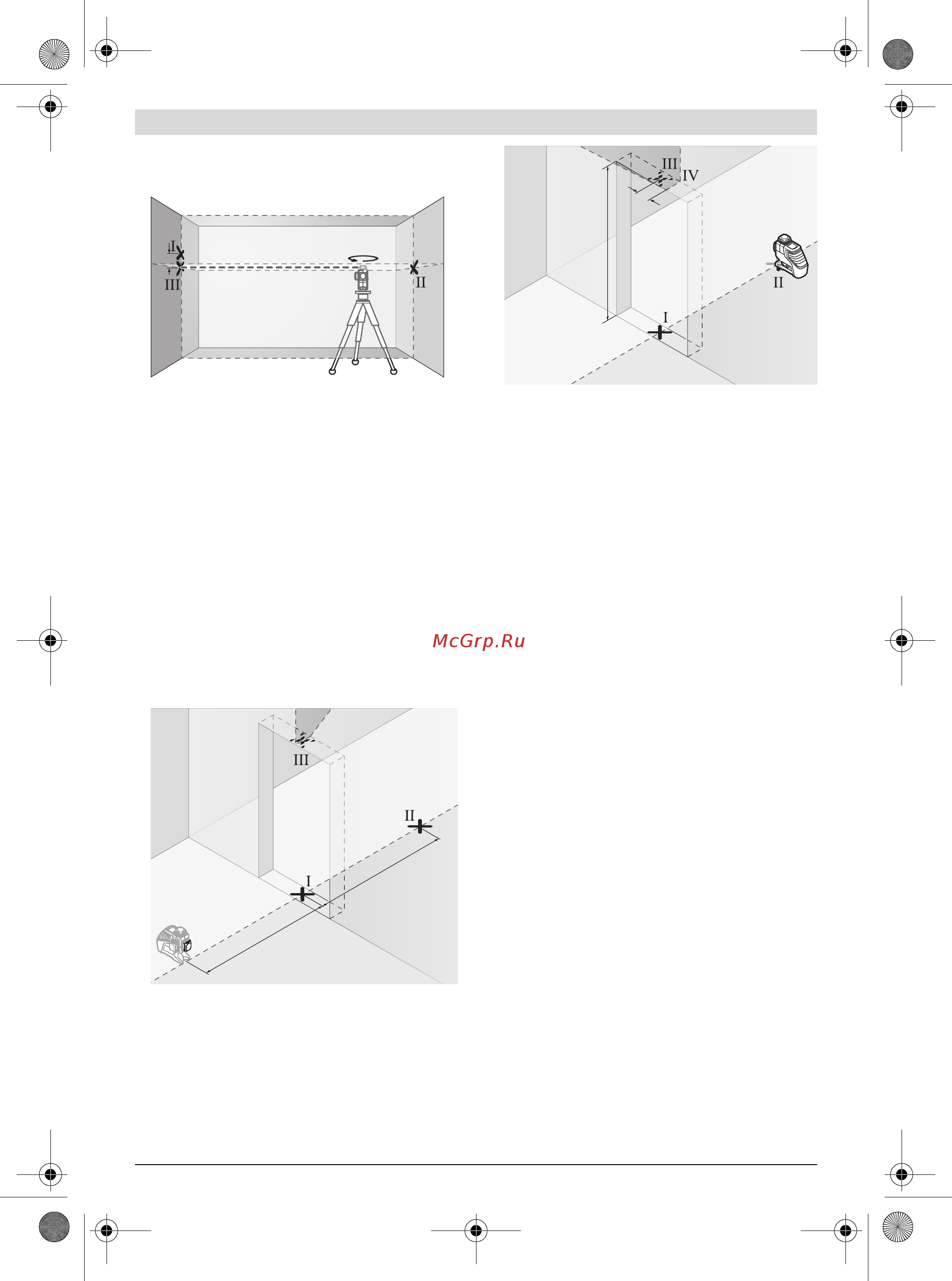

Provjera točnosti nivelacije okomitih linija
Za provjeru vam je potreban otvor vrata, kod kojeg (na čvrstoj
podlozi), na svakoj strani vrata ima mjesta najmanje 2,5 m.
Stavite mjerni alat na čvrstu ravnu podlogu, na razmaku
2,5 m od otvora vrata (ne na stativ). Uključite mjerni alat
da radi sa nivelacijskom automatikom. Odaberite jedan na-
čin rada u kojem se okomita ravnina lasera frontalno proi-
zvodi ispred mjernog alata.
Označite sredinu okomite linije lasera na dnu otvora vrata
(točka I), na udaljenosti 5 m na drugoj strani otvora vrata
(točka II), kao i na gornjem rubu otvora vrata (točka III).
Okrenite mjerni alat za 180° i postavite ga na drugu stranu
otvora vrata, odmah iza točke II. Iznivelirajte mjerni alat i
usmjerite okomitu liniju lasera tako da njeno središte točno
prolazi kroz točku I i II.
–Označite sredinu linije lasera na gornjem rubu otvora vrata
kao točku IV.
–Razlika d obje označene točke III i IV daje stvarno odstu-
panje mjernog alata od okomica.
Izmjerite visinu otvora vrata.
Ponovite postupak mjerenja za dvije okomite ravnine lasera.
Odaberite za to jedan način rada u kojem se jedna okomita
ravnina lasera proizvodi bočno pored mjernog alata i mjerni
alat prije početka mjerenja okrenite za 90°.
Maksimalno dopušteno odstupanje može se izračunati kako
slijedi:
dvostruka visina otvora vrata x 0,2 mm/m
Primjer: Kod visine otvora vrata od 2 m, maksimalno odstupa-
nje iznosi
2 x 2 m x ±0,2 mm/m = ±0,8 mm. Točke III i IV kod svakog
od oba mjerenja prema tome razmaknute trebaju biti razma-
knute max. 0,8 mm.
Upute za rad
Za označavanje koristite samo uvijek središte linije la-
sera. Širina linije lasera mijenja se sa udaljenošću.
Rad sa laserskom ciljnom pločom
Laserska ciljna ploča 18 poboljšava vidljivost laserske zrake
kod nepovoljnih radnih uvjeta i većih udaljenosti.
Reflektirajuća polovica laserske ciljne ploče 18 poboljšava
vidljivost linije lasera, a kroz prozirnu polovicu linija lasera je
vidljiva i sa stražnje strane laserske ciljne ploče.
Radovi sa stativom (pribor)
Stativ pruža stabilnu, visinski podesivu podlogu za mjerenje.
Mjerni alat sa 1/4" stezačem stativa 8, stavite na navoj stativa
23 ili na uobičajeni foto stativ. Za pričvršćenje na uobičajeni
građevni stativ koristite pričvršćenje stativa 5/8" 9. Mjerni
alat vijčano stegnite sa steznim vijkom stativa.
Stativ grubo izravnajte prije uključivanja mjernog alata.
A
B
d
d
180°
2,5 m
2,5 m
2 m
d
