MI 3121Н Smartec 2,5 кВ Insulation / Continuity Лицевая панель
11
3 Описание прибора
3.1 Лицевая панель
1
2
3
4
5
6
11
9
10
8
7
12

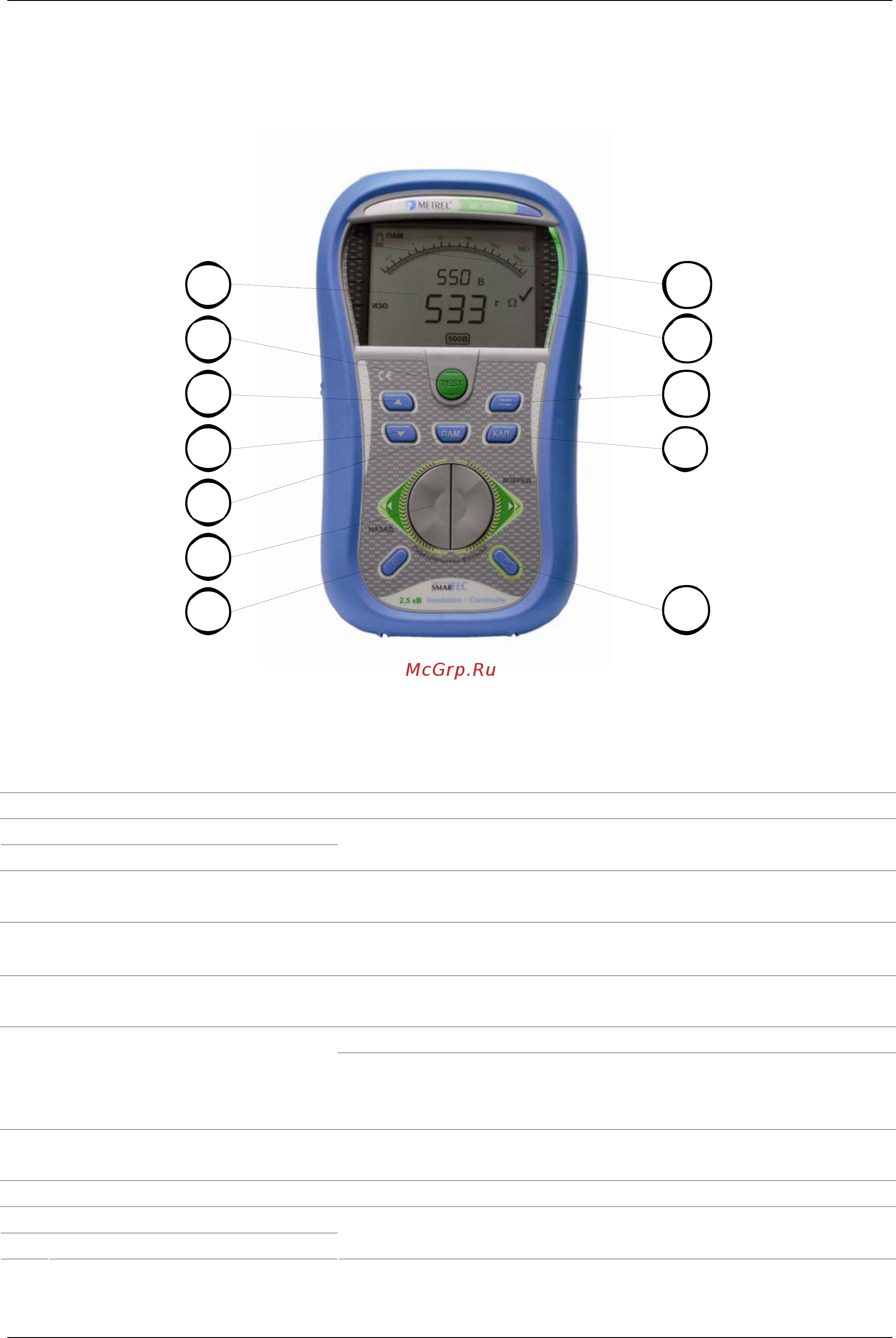

Рисунок 3.1: Лицевая панель
Условные обозначения:
1 ЖКД Пользовательский ЖК дисплей с подсветкой
2 TEST Начало / окончание процесса измерений.
3 Вверх
4 Вниз
Изменение выбранного параметра.
5 ПАМ Сохранение / вызов / удаление результатов
измерений из памяти прибора.
6
Переключатель функций
(Вперед / Назад)
Выбор измерительной функции.
7
Подсветка Изменение уровня подсветки и контрастности
экрана.
Включение или выключение прибора.
8 Вкл / Выкл
Прибор автоматически выключается через 15
минут после последнего нажатия на любую из
клавиш.
9 КАЛ.
Компенсация сопротивления измерительных
проводов в режимах проверки целостности цепи.
10 Табулятор Выбор параметров в выбранной функции.
11 «Соответствует»
12 «Не соответствует»
Оценка приемлемости результата.
