MI 3121Н Smartec 2,5 кВ Insulation / Continuity Сопротивление изоляции
21
5 Измерения
5.1 Сопротивление изоляции
5.1.1 Процедура измерения сопротивления изоляции
Для обеспечения защиты от поражения электрическим током необходимо
контролировать состояние изоляционных материалов. С этой целью проводится
измерение сопротивления изоляции. Данная процедура определена стандартом EN
61557-2. Типовые измерения:
Сопротивление изоляции между проводниками электроустановки,
Сопротивление изоляции диэлектрических помещений (стен и полов),
Сопротивление изоляции заземляющих кабелей,
Сопротивление полупроводниковых (антистатических) полов.
Для получения подробной информации о
назначении клавиш обращайтесь к главе 4.1
«Выбор функции».

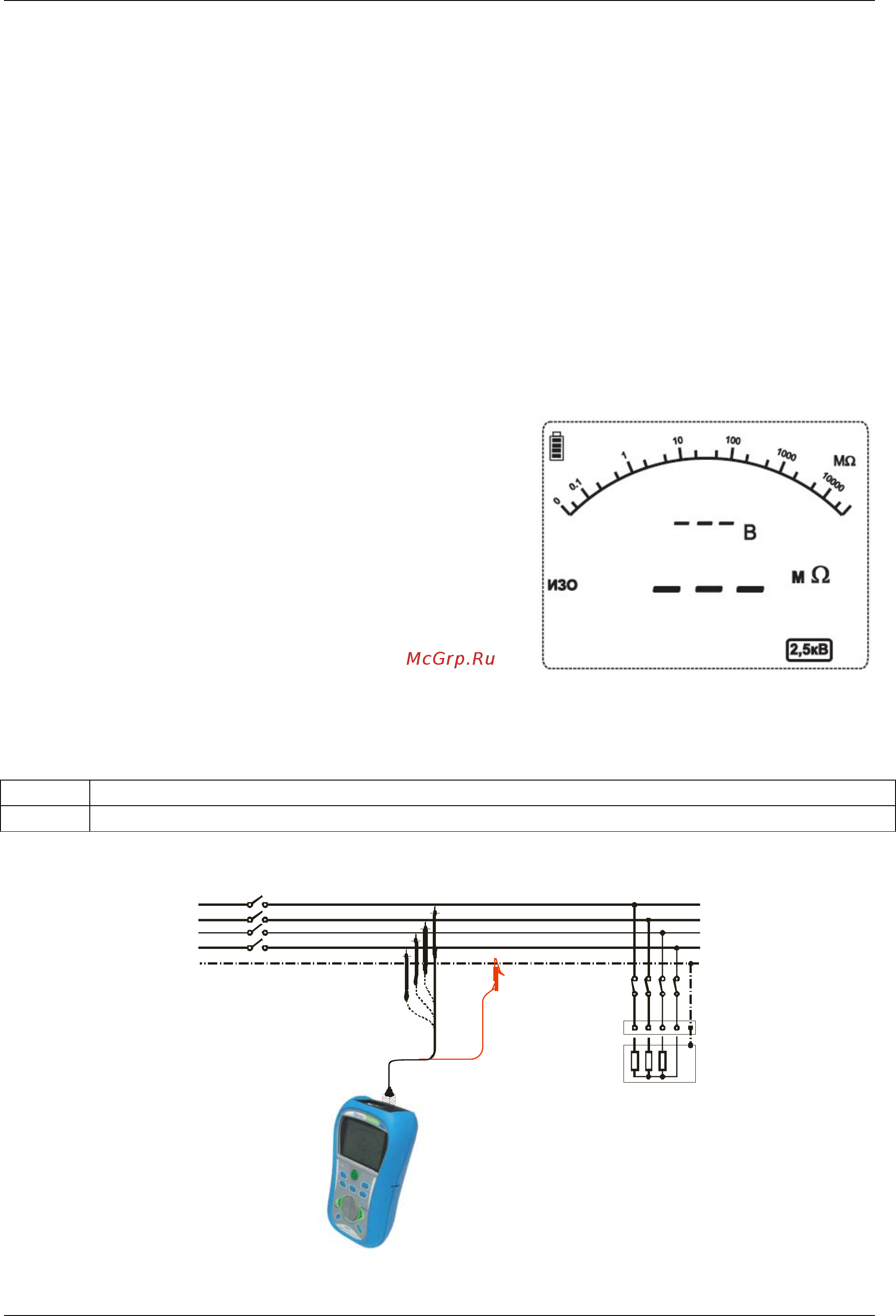

Рисунок 5.1: Сопротивление
изоляции
Параметры, задаваемые при измерении сопротивления изоляции
Uизо Измерительное напряжение [100 В; 250 В; 500 В; 1000 В; 2,5 кВ]
Предел
Минимальное значение сопротивления изоляции [ВЫКЛ, 0,01 MОм … 200 МОм]
Схема подключения при измерении сопротивления изоляции
L1
L2
L3
N
PE
Сетевое напряжение
отключено
Выключатели
замкнуты
Нагрузки
отсоединены
Рисунок 5.2: Подключение 2-проводного измерительного кабеля
