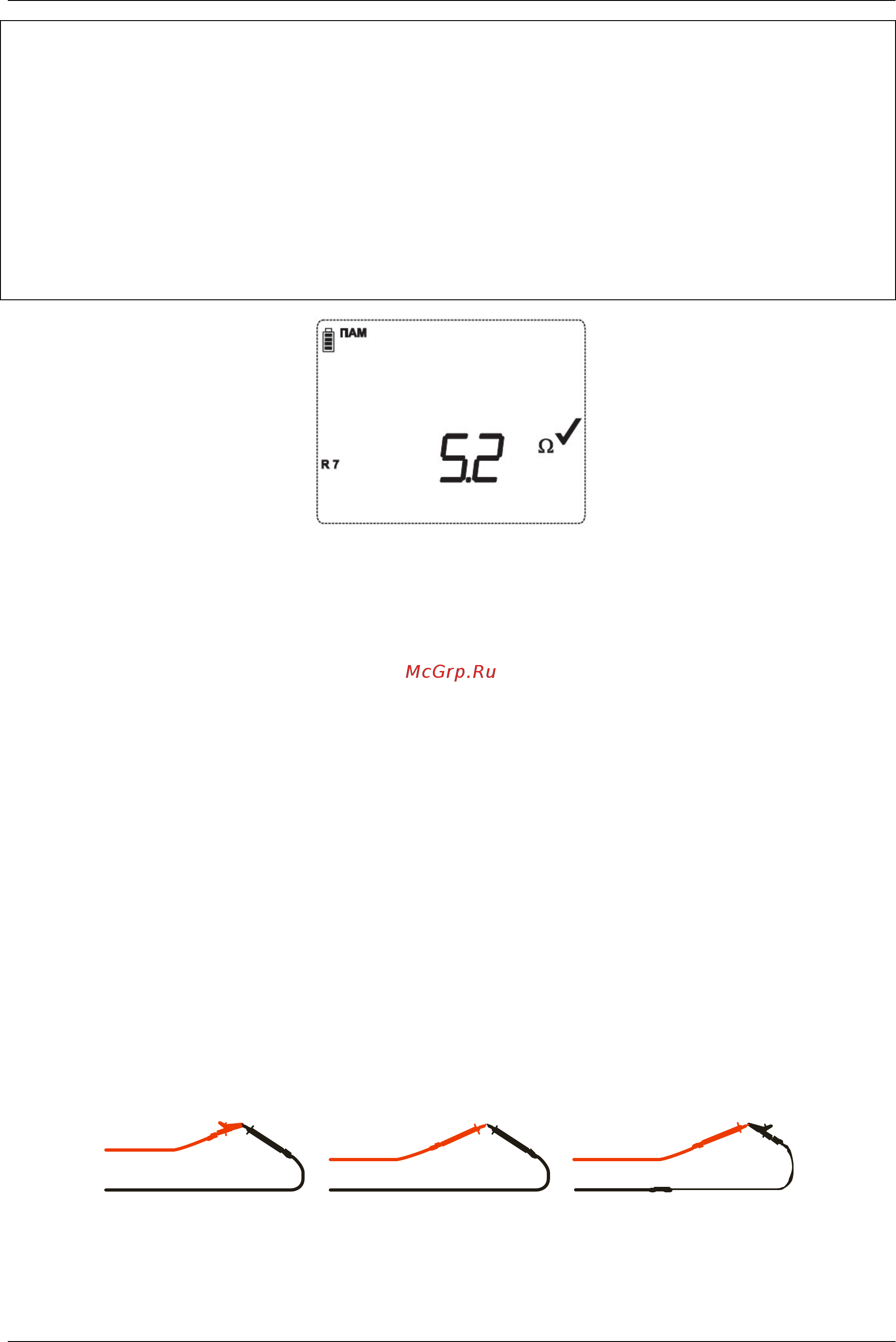

MI 3121Н Smartec 2,5 кВ Insulation / Continuity Проверка целостности цепи
29
Подключите измерительный кабель к прибору.
При необходимости компенсируйте сопротивление измерительных проводов
(см. подраздел 5.2.3).
Отключите от источника питания и разрядите испытываемую
электроустановку.
Подсоедините измерительные провода к исследуемому объекту (см. рисунок
5.14).
Нажмите клавишу TEST для начала выполнения непрерывного измерения.
Нажмите клавишу TEST для остановки измерения.
По окончанию измерения сохраните результат нажатием клавиши ПАМ
(опция).
Рисунок 5.15: Пример результата проверки целостности цепи при 7 мА
Отображаемый результат:
Сопротивление.
Примечание:
Продолжительный звуковой сигнал свидетельствует о том, что измеренное
значение сопротивления менее 2 Ом.
5.2.3 Компенсация сопротивления измерительных проводов
В данном разделе описан механизм компенсации сопротивления измерительных
проводов в обеих функциях проверки непрерывности электрических цепей (R200 и R
7). Компенсация необходима для исключения влияния сопротивления
измерительных проводов и внутренних сопротивлений прибора на измеренное
значение сопротивления. Таким образом, калибровка измерительных проводов
является весьма важной функцией для получения корректного результата. При
выполнении компенсации, появится соответствующий символ (КАЛ) на экране.
Для каждой функции R200 и R 7 необходимо выполнять отдельную компенсацию.
Схема подключения при компенсации сопротивления измерительных проводов
Удлинительн ый провод
Рисунок 5.16: Закороченные измерительные провода
