MI 3121Н Smartec 2,5 кВ Insulation / Continuity Панель с соединит. разъемами
12
3.2 Панель с соединительными разъемами

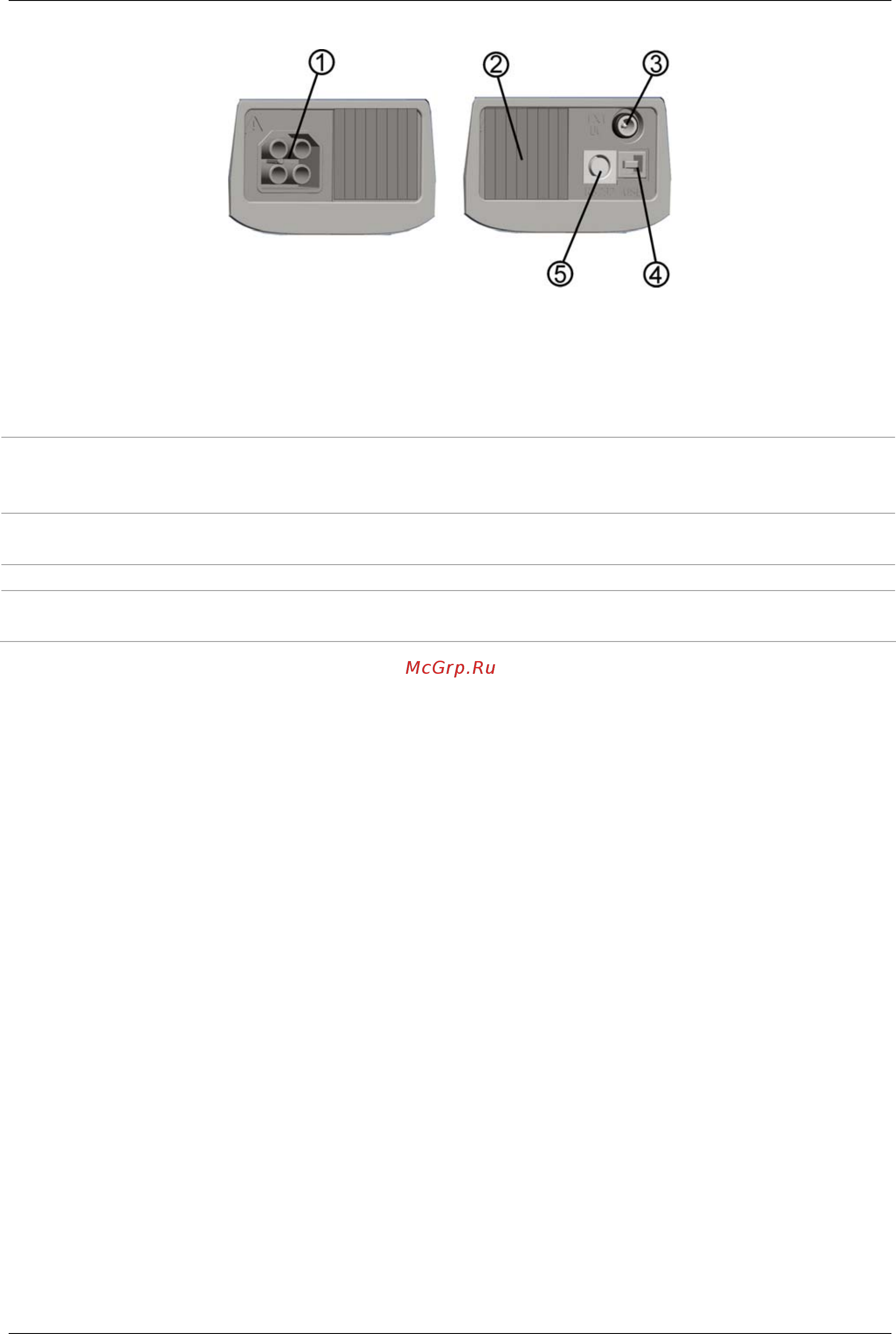

Рисунок 3.2: Панель с соединительными разъемами
Условные обозначения:
1 Измерительный разъем
Измерительные входы / выходы, подключение
измерительного кабеля.
2 Защитная крышка
Предотвращает одновременный доступ к
измерительным входам и гнезду зарядного
устройства / коммуникационным разъемам.
3
Гнездо зарядного
устройства
Разъем для подключения сетевого адаптера.
4 Разъем USB Разъем для подключения ко входу USB (1.1) ПК.
5 Разъем PS/2
Разъем для подключения к последовательному входу
ПК.
Предупреждения!
Максимально допустимое напряжение между любым измерительным
выводом и землей – 600 В!
Максимально допустимое напряжение между измерительными
выводами – 600 В!
Максимальное кратковременное напряжение адаптера внешнего
источника питания – 14 В!
