MI 3121Н Smartec 2,5 кВ Insulation / Continuity Проверка целостности цепи
27
5.2.1 R200, проверка непрерывности цепи при токе 200 мА
Измерение сопротивления проводится с автоматическим инвертированием
полярности измерительного напряжения.

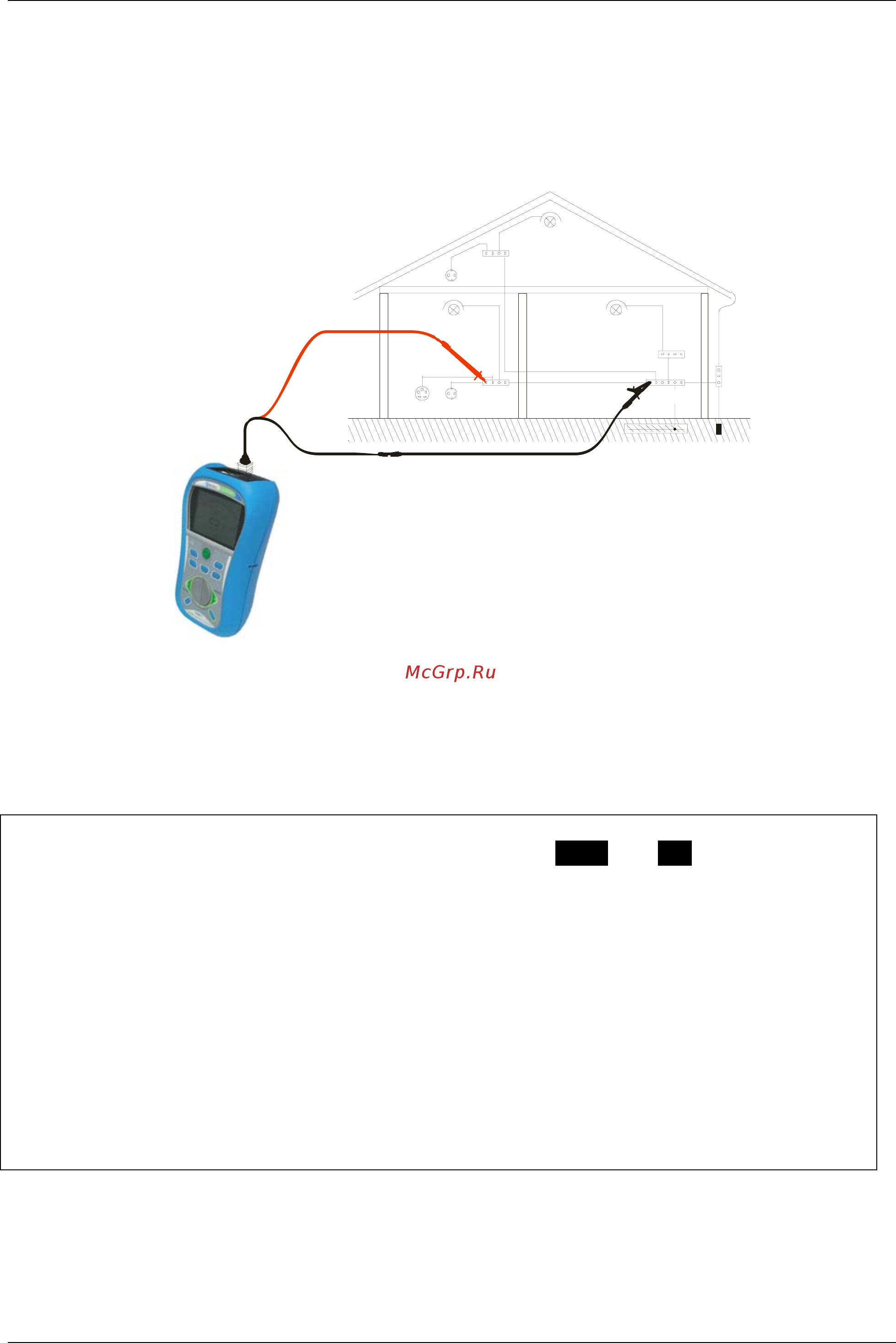

Схема подключения при проверке непрерывности R200
ШЗ 1
ШЗ 2
ШЗ 3
ГШЗ
ГШЗ Главная шина заземл ения
ШЗ Шина заземления
....
....
Удлинительный провод
Рисунок 5.12: Подключение 2-проводного измерительного кабеля и
дополнительного удлинительного провода
Процедура измерения сопротивления заземляющей цепи и
эквипотенциальных соединений:
Выберите функцию проверки непрерывности, используя клавиши
«Вперед», «Назад» переключателя функций (R200 или R 7).
Выберите подфункцию R200.
Активируйте и установите предел (опция).
Подключите измерительный кабель к верхней части прибора.
При необходимости компенсируйте сопротивление измерительных
проводов (см. подраздел 5.2.3).
Отключите от источника питания и разрядите испытываемую
электроустановку.
Подсоедините измерительные провода к исследуемому проводнику
защитного заземления (см. рисунок 5.12).
Нажмите клавишу TEST для выполнения измерения.
По окончанию измерения сохраните результат нажатием клавиши ПАМ
(опция).
