MI 3121Н Smartec 2,5 кВ Insulation / Continuity Проверка целостности цепи
28

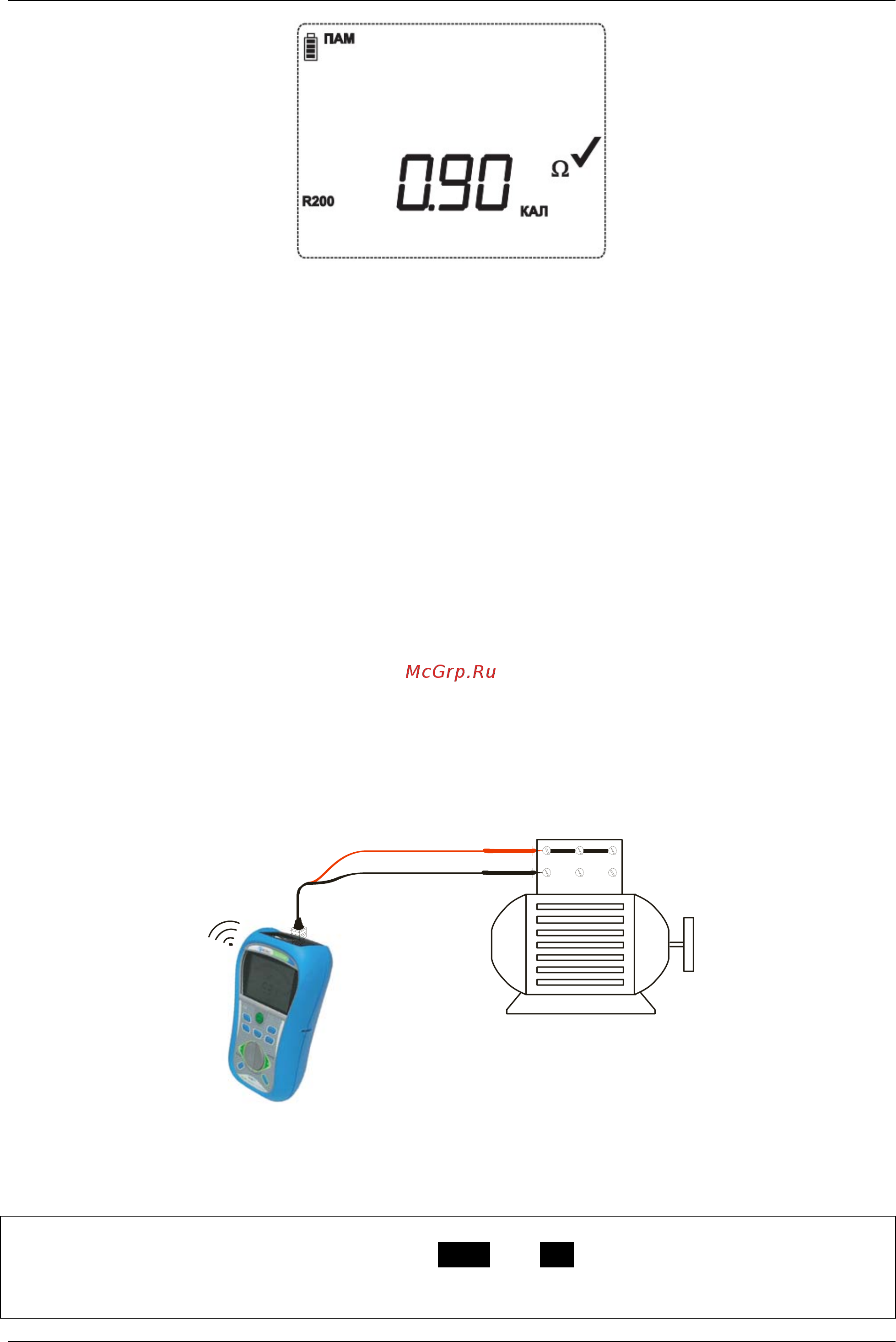

Рисунок 5.13: Пример отображения результата функции R200
Отображаемый результат:
Основное сопротивление защитного проводника R200.
Просмотр промежуточных результатов:
Нажмите и удерживайте клавишу Табулятор несколько секунд.
Прибор покажет промежуточный результат P1.
Нажмите клавишу Табулятор.
Прибор покажет промежуточный результат P2.
Повторное нажатие клавиши Табулятор вернет на экран основной результат
измерений.
5.2.2 R 7, проверка непрерывности цепи при токе 7 мА
В целом измерение сопротивления в данной функции представляет собой
измерение с помощью стандартного Омметра при малом измерительном токе.
Измерения проводятся непрерывно, без инвертирования полярности. Также,
функция может быть использована для определения электропроводности
индуктивных компонентов.
Схема подключения при проверке непрерывности R 7
R
y
S
z
T
x
Рисунок 5.14: Применение 2-проводного измерительного кабеля
Процедура проверки целостности электрической цепи при 7 мА
Выберите функцию проверки непрерывности, используя клавиши «Вперед»,
«Назад» переключателя функций (R200 или R 7).
Выберите подфункцию R 7.
Активируйте и установите предел (опция).
