Ostrzeżenie! Należy uważać, aby
płomień nie zgasł podczas szybkiego
obracania pokrętła z położenia płomienia
maksymalnego do minimalnego.
Podłączenie do sieci elektrycznej
•Uziemić urządzenie zgodnie z zaleceniami
dotyczącymi bezpieczeństwa.
•Należy upewnić się, że napięcie znamiono-
we i moc podane na tabliczce znamionowej
są zgodne z napięciem i obciążalnością lo-
kalnej instalacji zasilającej.
•Urządzenie jest dostarczane z przewodem
zasilającym. Musi on zostać wyposażony
we wtyczkę, odpowiednią do obciążenia
wskazanego na tabliczce znamionowej.
Wtyczkę należy podłączyć do odpowied-
niego gniazdka.
• Wszelkie elementy elektryczne muszą być
instalowane lub wymieniane przez przed-
stawiciela autoryzowanego serwisu lub od-
powiednio wykwalifikowanego serwisanta.
•Należy zawsze używać prawidłowo zamon-
towanych gniazd elektrycznych z uziemie-
niem.
•Należy zadbać o to, aby po zakończeniu
instalacji urządzenia wtyczka przewodu za-
silającego była łatwo dostępna.
• Przy odłączaniu urządzenia nie ci
ągnąć za
przewód zasilający. Zawsze ciągnąć za
wtyczkę.
•Urządzenia nie można podłączać za pomo-
cą przedłużacza, adaptera lub rozgałęzia-
cza (ryzyko pożaru). Należy sprawdzić, czy
uziemienie jest zgodne z obowiązującymi
normami i przepisami.
• Przewód zasilający musi być prowadzony
w taki sposób, aby w żadnym miejscu nie
dotykał gorących elementów.
•Urządzenie powinno być podłączone po-
przez odpowiedni element zabezpieczają-
cy, który umożliwia odłączenie wszystkich
żył przewodu zasilającego z rozwarciem
styków wynoszącym co najmniej 3 mm, ta-
ki jak automatyczny wyłącznik przeciąże-
niowy, wyłącznik różnicowoprądowy lub
bezpiecznik.
• Żadna z części przewodu zasilającego nie
może być narażona na temperaturę powy-
żej 90°C. Niebieski przewód zerowy należy
podłączyć do zacisku oznaczonego literą
„N”. Brązowy (lub czarny) przewód fazowy
(zamontowany w zacisku oznaczonym lite-
rą „L”) musi być zawsze podłączony do złą-
cza fazowego.
Wymiana przewodu zasilającego
W przypadku wymiany należy użyć przewodu
połączeniowego typu H05V2V2-F T90 lub od-
powiednika. Należy sprawdzić, czy pole prze-
kroju przewodu jest zgodne z napięciem i
temperaturą roboczą urządzenia. Żółto-zielo-
ny przewód ochronny musi być o około 2 cm
dłuższy od brązowego (lub czarnego) prze-
wodu fazowego.

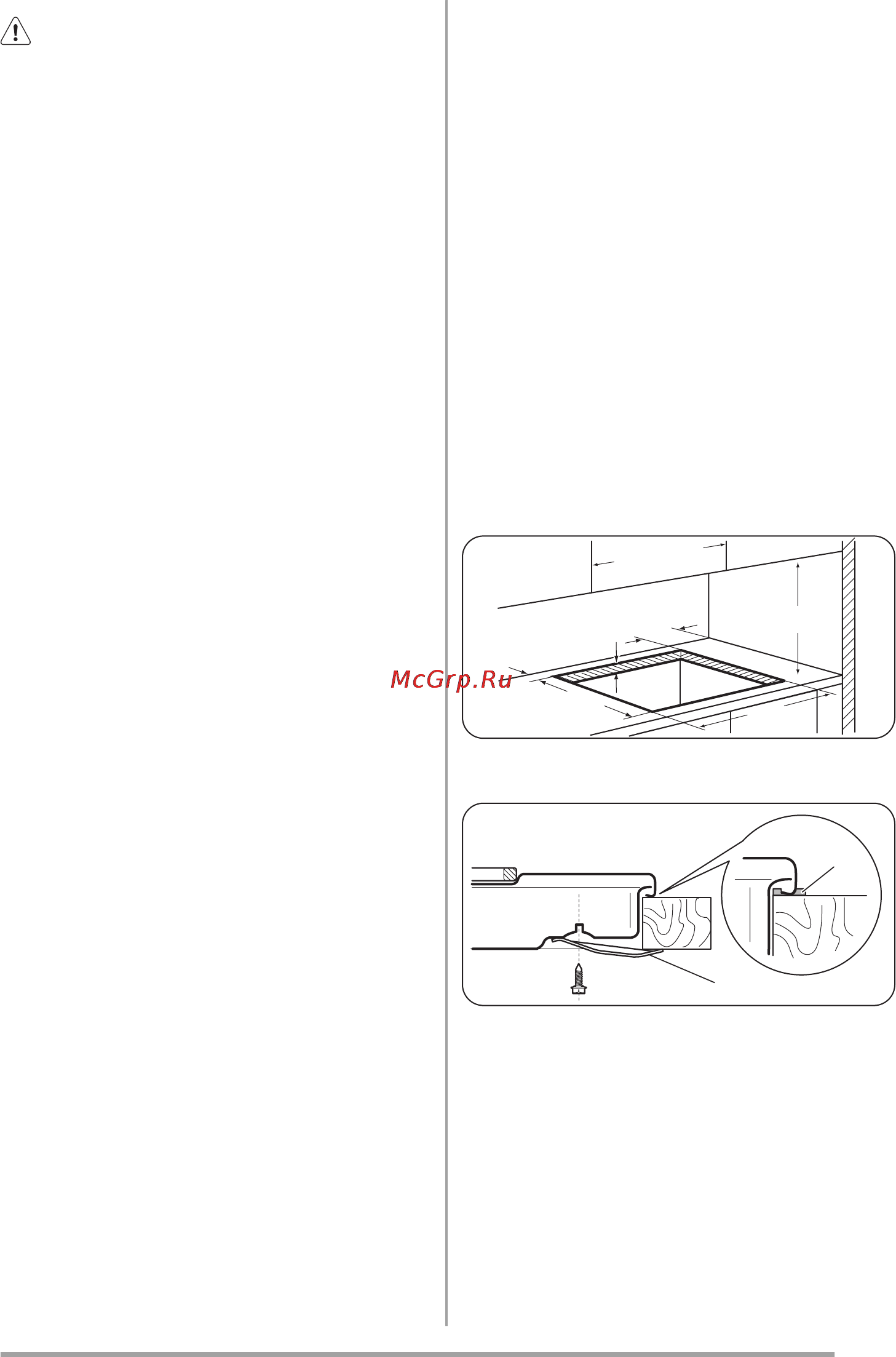

Zabudowa
min. 55 mm
min. 650 mm
550 mm
min. 100 mm
min. 600 mm
30 mm
470 mm
B
A
A) dołączona uszczelka
B) dołączone wsporniki
Możliwości zabudowy
Szafka kuchenna z drzwiami
Przegroda zamontowana pod płytą grzejną
musi dać się łatwo wyjąć i umożliwić swobod-
ny dostęp w razie wymaganej interwencji.
41
