1

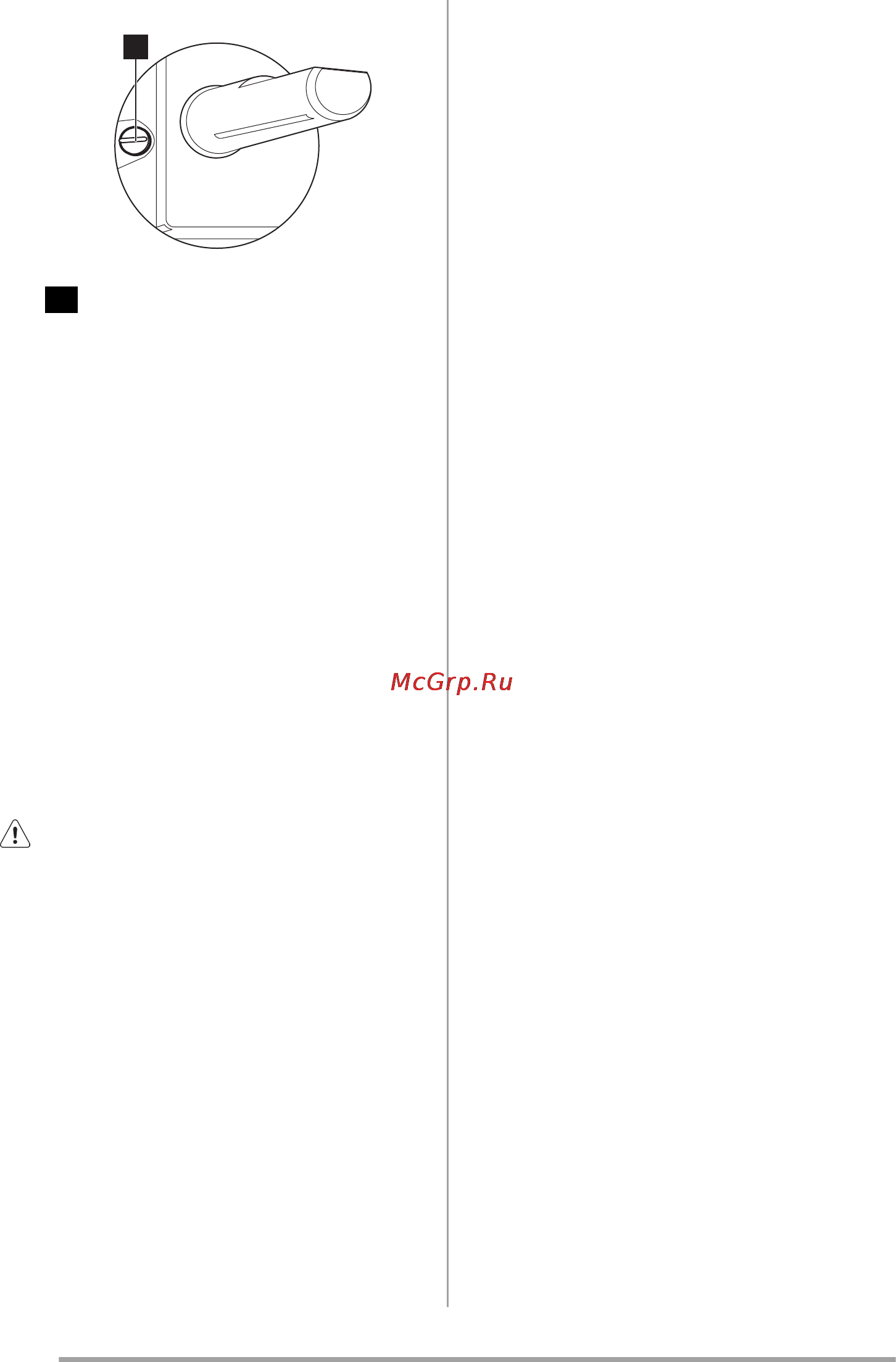

1 Baypas vidası
– 20 mbar'lık doğal gazdan (veya 13
mbar'lık doğal gazdan
5)
) sıvı gaza dö-
nüşüm yapılıyorsa, baypas vidasını ta-
mamen sıkın.
–Eğer sıvı gazdan 20 mbar'lık doğal ga-
za dönüşüm yapılıyorsa, baypas vida-
sını yaklaşık 1/4 tur gevşetin
– 20 mbar'lık doğal gazdan 13 mbar'lık
doğal gaza geçiyorsanız
5)
baypas vida-
sını yaklaşık 1/4 tur gevşetin.
– Likit gazdan 13 mbar'lık doğal gaza
geçiyorsanız
5)
, baypas vidasını yakla-
şık 1/2 tur gevşetin.
–
13 mbar'lık doğal gazdan
5)
20 mbar'lık
doğal gaza geçiyorsanız, baypas vida-
sını yaklaşık 1/4 tur sıkın.
Uyarı Düğmeyi maksimum pozisyondan
minimum pozisyona hızlı bir şekilde
döndürürken alevin sönmediğinden emin
olun.
Elektrik bağlantısı
•Cihazı, güvenlik önlemlerine uygun olarak
topraklayın.
• Bilgi etiketinde yazılı nominal gerilim
değerinin ve güç tipinin, tesisatınızın geri-
lim ve güç özellikleriyle uyuştuğundan emin
olun.
• Bu cihaz ile birlikte bir elektrik kablosu veri-
lir. Kablonun, bilgi etiketinde yazılı yük
değerini kaldırabilecek uygun bir fiş ile bir-
likte kullanılması gerekir. Fiş, doğru prize
takılmalıdır.
• Herhangi bir elektrikli bileşen, yetkili servis
teknisyeni veya kalifiye servis personeli ta-
rafından takılmalı veya değiştirilmelidir.
• Her zaman doğru monte edilmiş, darbelere
dayanıklı bir priz kullanın.
• Montajdan sonra fişe erişilebildiğinden
emin olun.
• Cihazın fişini prizden çıkarmak için elektrik
kablosunu çekmeyin. Her zaman fişten tu-
tarak çekin.
• Cihaz bir uzatma kablosu, adaptör veya
çoklu bağlantı üzerinden bağlanmamalıdır
(yangın riski vardır). Toprak bağlantısının
standartlara ve yürürlükteki kurallara uygun
olduğundan emin olun.
• Güç kablosu herhangi bir sıcak parçaya te-
mas etmeyecek şekilde yerleştirilmelidir.
• Cihazı elektrik tesisatına, kontak açıklığı en
az 3 mm olan ve cihazın elektrik bağlantısı-
nı tüm kutuplardan kesebilen bir aygıt kul-
lanarak (otomatik devre koruma şalteri,
toprak kaçağı devresi veya sigorta gibi)
monte edin.
•Bağlantı kablosunun hiçbir parçası 90°C sı-
caklığa maruz bırakılmamalıdır. Mavi nötr
kablosu "N" olarak etiketlenmiş terminal
bloğuna bağlanmalıdır. Kahverengi (veya
siyah) faz kablosu ("L" ile işaretlenmiş ter-
minal blok kontağına takılıdır) daima şebe-
ke fazına bağlanmalıdır.
Bağlantı kablosunun değiştirilmesi
Bağlantı kablosunu değiştirmek için sadece
H05V2V2-F T90 tipi veya eşdeğerini kullanın.
Kablo kesitinin gerilime ve çalışma sıcak-
lığına uygun olduğundan emin olun. Sarı / ye-
şil toprak kablosu, kahverengi (veya siyah)
faz kablosundan yaklaşık 2 cm daha uzun ol-
malıdır.
5) sadece Rusya için
