• Žiadna časť napájacieho kábla nesmie byť vystave-
ná teplote vyššej ako 90 °C. Modrý nulový vodič mu-
sí byť pripojený k svorke označenej „N“ na svorkov-
nici. Hnedý (alebo čierny) fázový vodič (pripojený k
svorke označenej „L“ na svorkovnici) sa vždy musí
pripojiť k fázovému (živému) kontaktu.
Výmena napájacieho kábla
Ak chcete napájací kábel vymeniť, použite iba typ
H05V2V2-F T90 alebo ekvivalent. Skontrolujte, či zvo-
lený kábel vyhovuje danému napätiu a pracovnej teplo-
te. Žlto/zelený uzemňovací vodič musí byť o približne 2
cm dlhší ako hnedý (alebo čierny) fázový vodič.

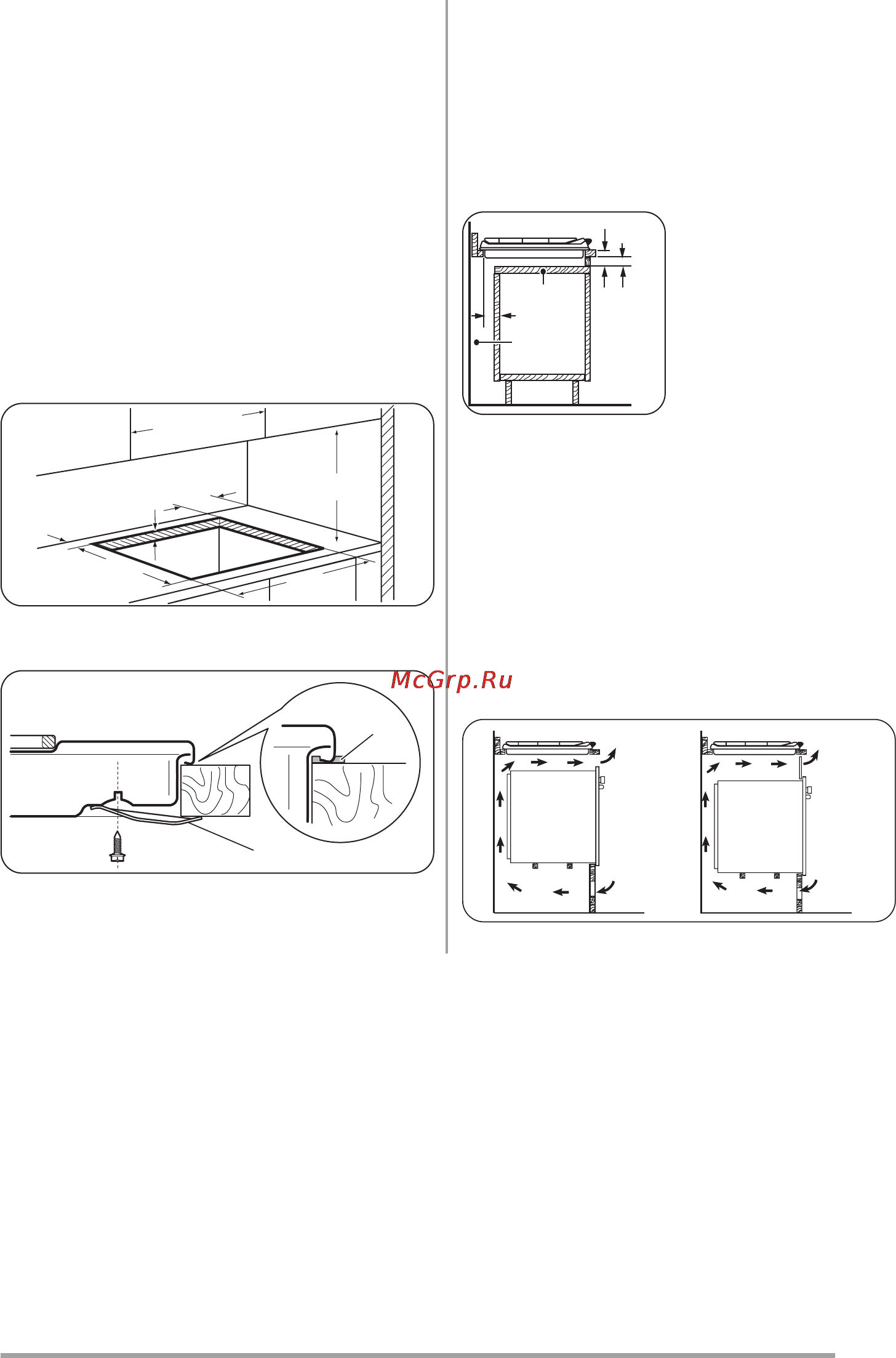

Zabudovanie
min. 55 mm
min. 650 mm
550 mm
min. 100 mm
min. 600 mm
30 mm
470 mm
B
A
A) dodané tesnenie
B) dodané konzoly
Možnosti zabudovania
Kuchynský dielec s dvierkami
Ochranná priečka nainštalovaná pod varným panelom
sa musí jednoducho vyberať a v prípade potreby zása-
hu servisného pracovníka musí byť spotrebič jednodu-
cho prístupný.
min 20 mm
(max 150 mm)
30 mm
60 mm
b
a
a) Vyberateľný panel
b) Priestor pre prípojky
Kuchynský dielec s rúrou
Rozmery priestoru pre varný panel musia zodpovedať
príslušným údajom a kuchynská jednotka musí mať
otvory na nepretržitý prívod vzduchu. Elektrické pripoje-
nie varného panela a rúry sa musí z bezpečnostných
dôvodov inštalovať samostatne aj preto, aby sa rúra z
jednotky dala jednoducho vybrať.
50 cm
2
360 cm
2
180 cm
2
120 cm
2
65
