Zanussi ZGL646ITW [6/84] Možnosti zapuštění
![Zanussi ZGL646ITW [6/84] Možnosti zapuštění](/views2/1049221/page6/bg6.png)
– Jestliže přejdete ze zemního plynu 13
mbar
1)
na zemní plyn 20 mbar dotáh-
něte šroub trysky asi o 1/4 otáčky.
Upozornění Zkontrolujte, zda plamen
nezhasne, otočíte-li ovladačem rychle z
maximální do minimální polohy.
Připojení k elektrické síti
•Uzemněte spotřebič v souladu s bezpeč-
nostními pokyny.
•Přesvědčte se, že jmenovité napětí a typ
napájení na typovém štítku odpovídají na-
pětí a výkonu místního zdroje napájení.
•Spotřebič se dodává s napájecím kabelem.
Ten musí být vybaven správnou zástrčkou
vhodnou pro danou zátěž vyznačenou na
typovém štítku. Zástrčka musí být zasunuta
do správné zásuvky.
• Jakoukoliv elektrickou součást smí nainsta-
lovat či vyměnit pouze technik servisního
střediska nebo jiný kvalifikovaný servisní
pracovník.
• Vždy používejte správně instalovanou síťo-
vou zásuvku s ochranou proti úrazu elek-
trickým proudem.
• Po instalaci musí zůstat síťová zástrčka
nadále dostupná.
• Neodpojujte spotřebič ze zásuvky tahem
za kabel. Vždy tahejte za zástrčku.
•Spotřebič nesmí být připojen pomocí pro-
dlužovacího kabelu, rozdvojky ani vícená-
sobného připojení (nebezpečí požáru).
Zkontrolujte, zda uzemnění splňuje platné
normy a nařízení.
• Napájecí kabel musí být veden tak, aby se
nedotýkal horkých částí.
•Připojte spotř
ebič k síti pomocí zařízení,
které umožňuje odpojení všech pólů
spotřebiče od zdroje napájení s mezerou
mezi kontakty nejméně 3 mm, tj. např.
ochranné vypínače vedení, spouštěče
uzemnění nebo pojistky.
• Žádná z části připojovacího kabelu nesmí
mít teplotu vyšší než 90 °C. Modrý nulový
vodič musí být připojen do svorkovnice
označené písmenem „N“. Hnědě (nebo
černě) zabarvený fázový vodič (připojený
ve svorkovnici ke kontaktu označenému
písmenem „L“) musí být vždy připojen k fá-
zi (živý).
Výměna připojovacího kabelu
Připojovací kabel vyměňte pouze za kabel
H05V2V2-F T90 nebo ekvivalentní typ. Uji-
stěte se, že průřez kabelu odpovídá napětí a
provozní teplotě. Zemnící vodič zbarvený žlu-
tozeleně musí být přibližně o 2 cm delší než
hnědý (nebo černý) fázový vodič.

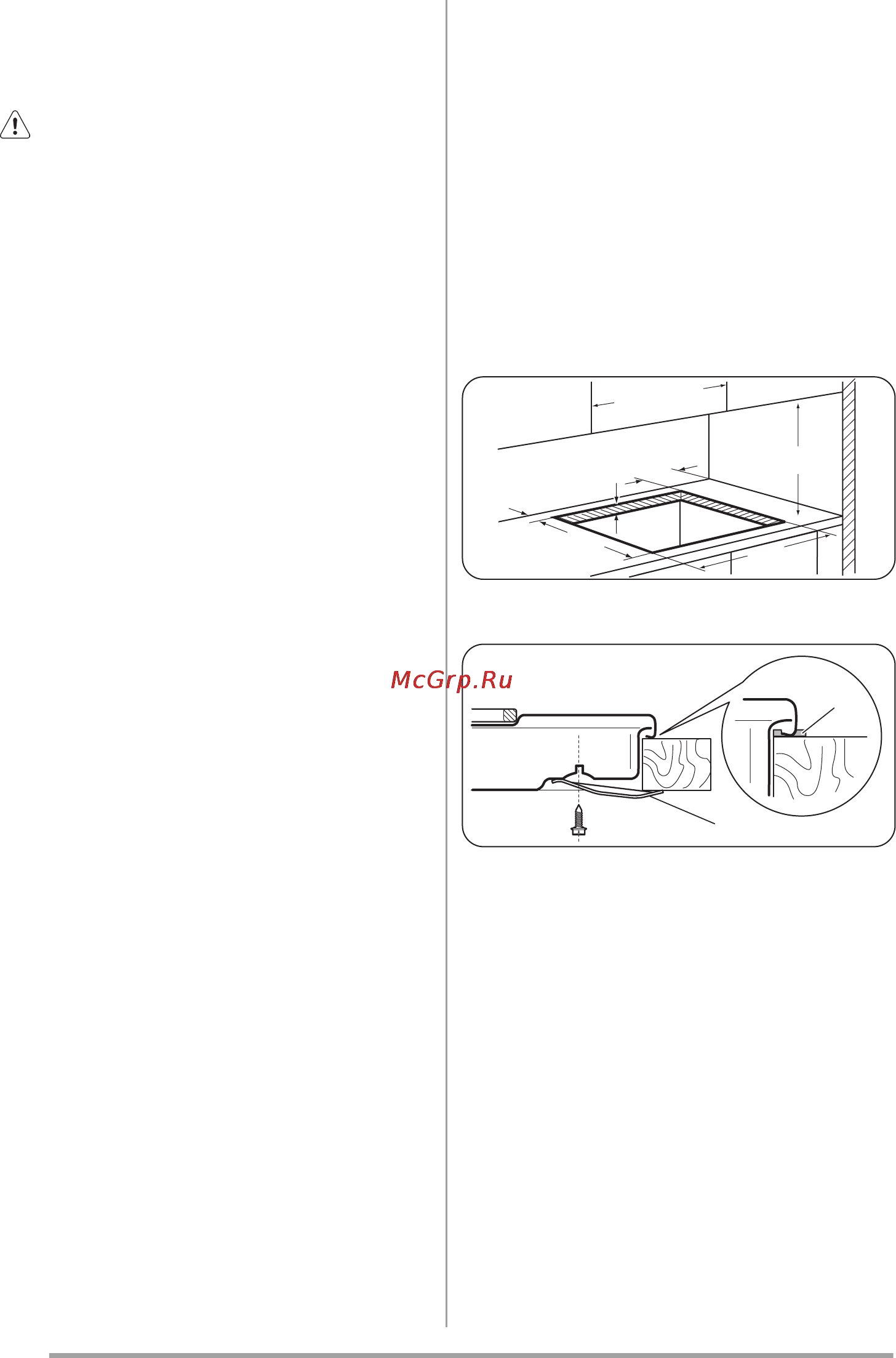

Vestavba
min. 55 mm
min. 650 mm
550 mm
min. 100 mm
min. 600 mm
30 mm
470 mm
B
A
A) dodávané těsnivo
B) dodávané konzole
Možnosti zapuštění
Kuchyňská skříňka s dvířky
Panel instalovaný pod varnou deskou musí
být snadno odnímatelný a umožňovat snadný
přístup v případě, že je nutný technický zá-
sah.
6
