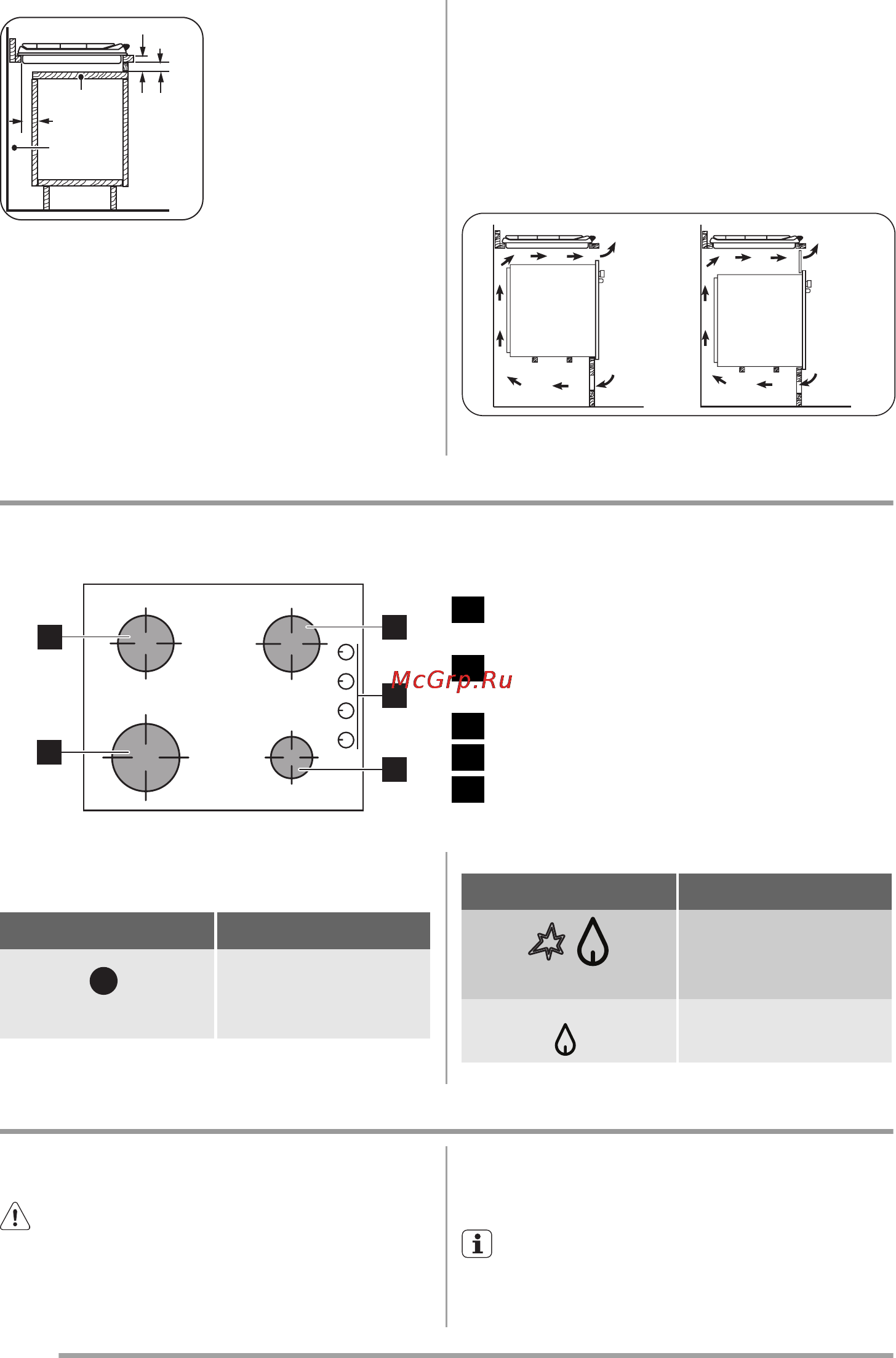

min 20 mm
(max 150 mm)
30 mm
60 mm
b
a
a) Съемная панель
b) Пространство для подключения прово-
дов
Кухонный шкаф с духовым шкафом
Размеры ниши под варочную панель дол-
жны соответствовать указанным, в кухон-
ном шкафу должны быть предусмотрены
вентиляционные отверстия для постоянно-
го притока воздуха. Из соображений без-
опасности, а также для упрощения проце-
дуры извлечения духового шкафа из шка-
фа, электрические соединения для вароч-
ной панели и духового шкафа должны
быть выполнены раздельно.
50 cm
2
360 cm
2
180 cm
2
120 cm
2
Описание изделия
Функциональные элементы варочной панели
2
1
5
4
3
1 Горелка для ускоренного приготовле-
ния
2 Горелка для ускоренного приготовле-
ния
3 Ручки управления
4 Вспомогательная горелка
5 Горелка повышенной мощности
Ручки управления
Символ Описание
отсутствует подача
газа / положение
ВЫКЛ
Символ Описание
положение розжи-
га / максимальной
подачи газа
минимальная пода-
ча газа
Описание работы
Розжиг горелки
ВНИМАНИЕ! Будьте внимательны при
использовании открытого огня на
кухне. Изготовитель не несет
ответственности в случае неправильного
обращения с огнем
Всегда зажигайте горелку перед тем,
как ставить на нее посуду.
Включение горелки:
54
