Технические данные
Характеристики газовых
конфорок
Большая 3 кВт (G20)
Маленькая 1 кВт
Средняя 2 кВт
Настройка
Природный газ G20 - 20 мбар
Природный газ 13 мбар (с дополнительным
комплектом форсунок)
Подключение к электросети 230 В ~ 50 Гц
Подключение газа G 1/2"
Инструкции по установке
• Описанные ниже действия по установке и
настройке прибора должны выполняться
квалифицированным персоналом, имеющим
соответствующую лицензию
Госгортехнадзора.
• Боковые стенки мебели, в которую
встраивается варочная поверхность не
должны быть выше уровня варочной
поверхности.
• Не устанавливайте варочную поверхность
вблизи горючих материалов (например,
занавесок, висящих кухонных полотенец и
пр.).
• Перед проведением любых работ с прибором,
его следует отключить от электросети. Если
необходимо оставить прибор под
напряжением, то следует принять все
необходимые меры предосторожности.
Подключение газа
Подключение к газовой магистрали должно быть
выполнено в соответствии с действующими
правилами.
Данная варочная поверхность может работать на
природном газе с давлением 20 или 13 мбар (с
дополнительными форсунками).
Перед установкой убедитесь в том, что номинальное
давление газа, указанное на приборе, соответствует
давлению в магистрали. При полностью открытых
кранах падение давления не должно превышать 5%.
Такое падение давления обусловлено следующими
параметрами:
- максимальная пропускная способность
измерителя,
- диаметр и длина трубы перед измерителем и
после измерителя,
- сечение различных газовых труб в разводке,
- диаметр возможных соединений.
Важное примечание:
Для правильной работы прибора, экономного расхода
энергии и долгого срока службы необходимо, чтобы
рабочее давление находилось в рекомендуемом
диапазоне.
Регулируемое соединение с входной трубкой
осуществляется при помощи гайки с резьбой GJ 1/
2". Вставьте между элементами соединения
прокладку, как показано на рис. 5. Завинтите части
соединения, не затягивая их, поверните соединение
в нужном направлении, а затем затяните.
Внимание:
После окончания работ по подключению следует
обязательно проверить герметичность всех газовых
соединений. Используйте для этого мыльную воду,
ни в коем случае не используйте пламя.

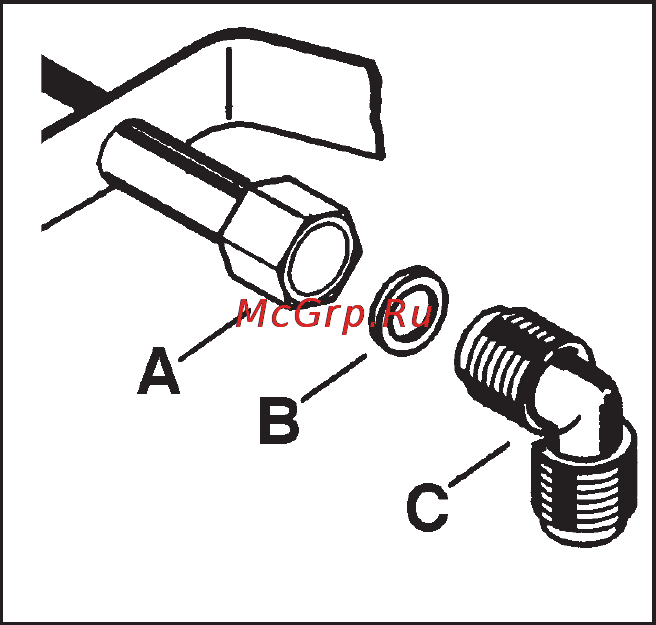

А) Входная труба с гайкой
В) Прокладка
С) Регулируемое соединение
Рис. 5
FO 0264
