18
Электрическое подключение
Прибор рассчитан на работу от сети с напряжением
230 В, 1 фаза, 50 Гц.
Подключение должно быть выполнено в соответствии
с действующими правилами и нормами.
Перед подключением прибора к сети убедитесь в том,
что:
1. предохранитель и электросеть рассчитаны на
максимальную мощность подключения прибора
(см. табличку с техническими данными);
2. электрическая разводка имеет контакт
заземления, организованный в соответствии с
действующими правилами;
3. после окончания встраивания прибора в кухонную
мебель электрическая розетка или двухполюсный
прерыватель, используемые для подключения
прибора, будут легко доступны.
Прибор поставляется с кабелем питания. Кабель
питания следует оснастить вилкой, выдерживающей
указанную на табличке с техническими данными
нагрузку. При подключении вилки к кабелю
руководствуйтесь рекомендациями рисунка 9. Вилку
кабеля питания следует вставить в
соответствующую розетку.
При постоянном подключении прибора к электросети
для отключения прибора необходимо установить
двухполюсный прерыватель с минимальным
расстоянием между контактами 3 мм. Прерыватель
должен соответствовать подключенной нагрузке.
Кабель питания должен быть проложен так, чтобы
ни одна из его частей не была подвержена нагреву
выше 90°С.
Провод кабеля питания в коричневой оплетке
(подключенный в клеммной коробке к контакту с
обозначением “L”) всегда должен быть подключен к
фазе электросети.
Замена кабеля питания
Следует использовать только кабель типа H05V2V2-
F T90. Кабель должен быть рассчитан на мощность
подключения прибора и рабочую температуру.

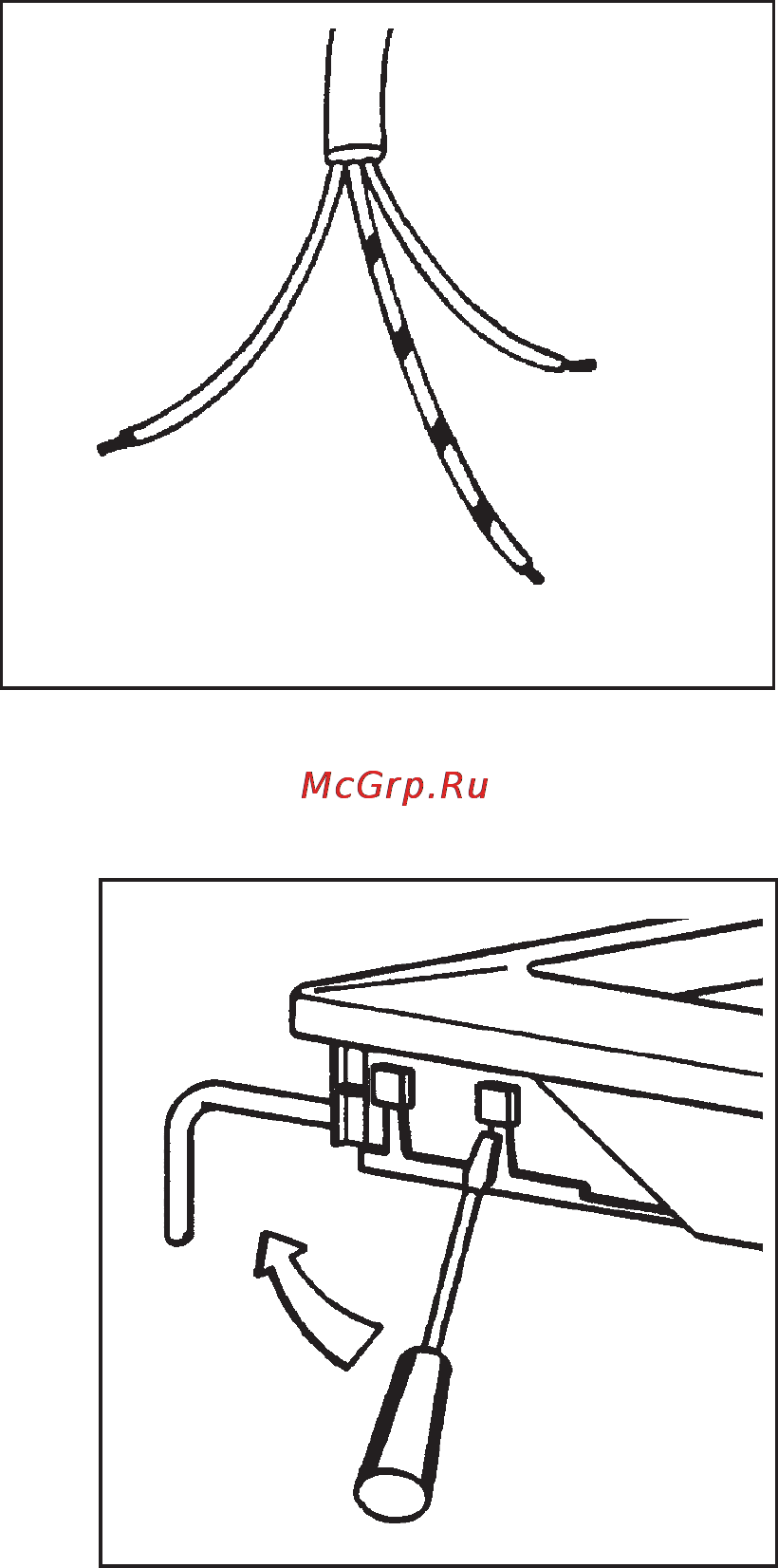

Провод заземления в желто-зеленой оплетке должен
быть примерно на 2 см длиннее других проводов (рис.
6).
В некоторых моделях для того, чтобы открыть
терминальный блок нужно сделать следующее:
Вставить тонкую отвертку в видимую
выступающую часть терминального блока,
слегка надавить и поднять (рис. 7).
фаза
земля (желто-зеленый)
нейтраль
FO 0073
FO 0257
Рис. 7
Рис. 6
)
