Zanussi ZGF646IX [20/24] Установка в кухонной мебели

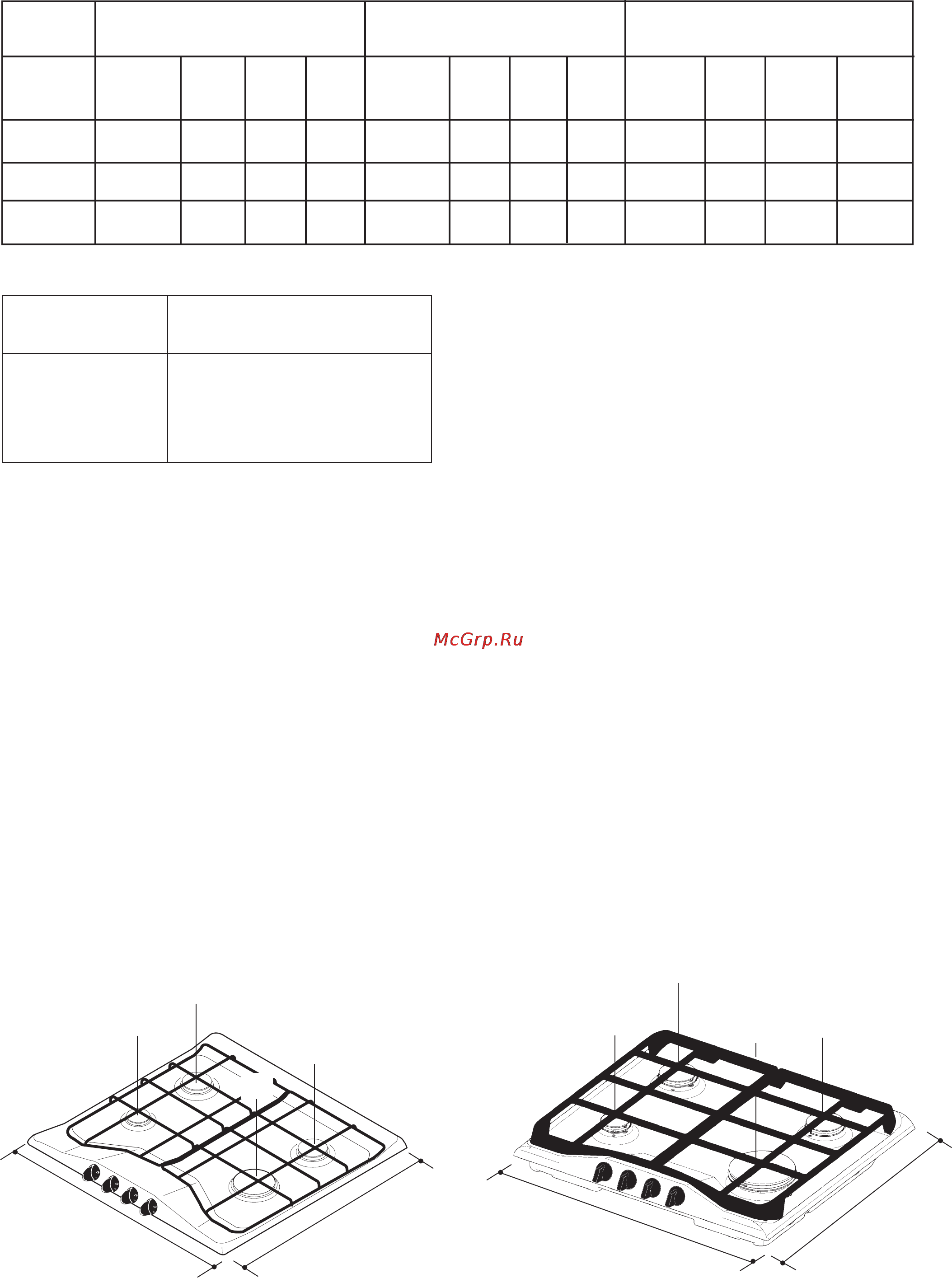

![Zanussi ZGF646IX [20/24] Установка в кухонной мебели](/views2/1049337/page20/bg14.png)
20
Встраивание в столешницу моделей ZGF646 IX- ZGF646 ICTX
Установка в кухонной мебели
Данную варочную поверхность можно устанавливать
во встроенной кухонной мебели с размером в глубину
от 550 до 600 мм.
Расстояние от заднего края монтажного проема до
стены не должно быть меньше 55 мм.
Если прибор устанавливается вблизи боковых стен
или рядом с высокой кухонной мебелью,. расстояние
от них до бокового края монтажного проема не должно
быть меньше 100 мм.
Минимальное расстояние от варочной поверхности
до висящих сверху кухонных шкафов или вытяжного
вентилятора составляет 650 мм.
Обозначения на рисунках:
А= Вспомогательная конфорка
SR = Средняя конфорка
R= Экспресс конфорка
Размеры приведены в миллиметрах
510
580
A
SR
SR
R
510
580
A
SR
SR
R
Конфорка Диаметр клапана в 1/100 мм
Маленькая 28
Средняя 32
Большая 42
Прирдный
газ 13 мбар
Сжиженный газ 30 - 30 mbar
Большая 120 0,226 2,13 0,52 119 0,286 3 0,75 86 204 2,8 0,75
Средняя 105 0,182 1,72 0,42 96 0,181 1,9 0,45 71 145 2,0 0,45
Маленькая 80 0,095 0,9 0,30 70 0,095 1 0,33 50 73 1 0,33
Конфорка
Форсунки
1/100 мм
м
3
/час
Норм.
мощн.
кВт
Мин.
мощн.
кВт
Форсунки
1/100 мм
м
3
/час
Норм.
мощн.
кВт
Мин.
мощн.
кВт
Природный
газ 20 - 20 мбар
Форсунки
1/100 мм
м
3
/час
Норм.
мощн.
кВт
Мин.
мощн.
кВт
Таблица 2: форсунки
Диаметр обводного клапана
