21

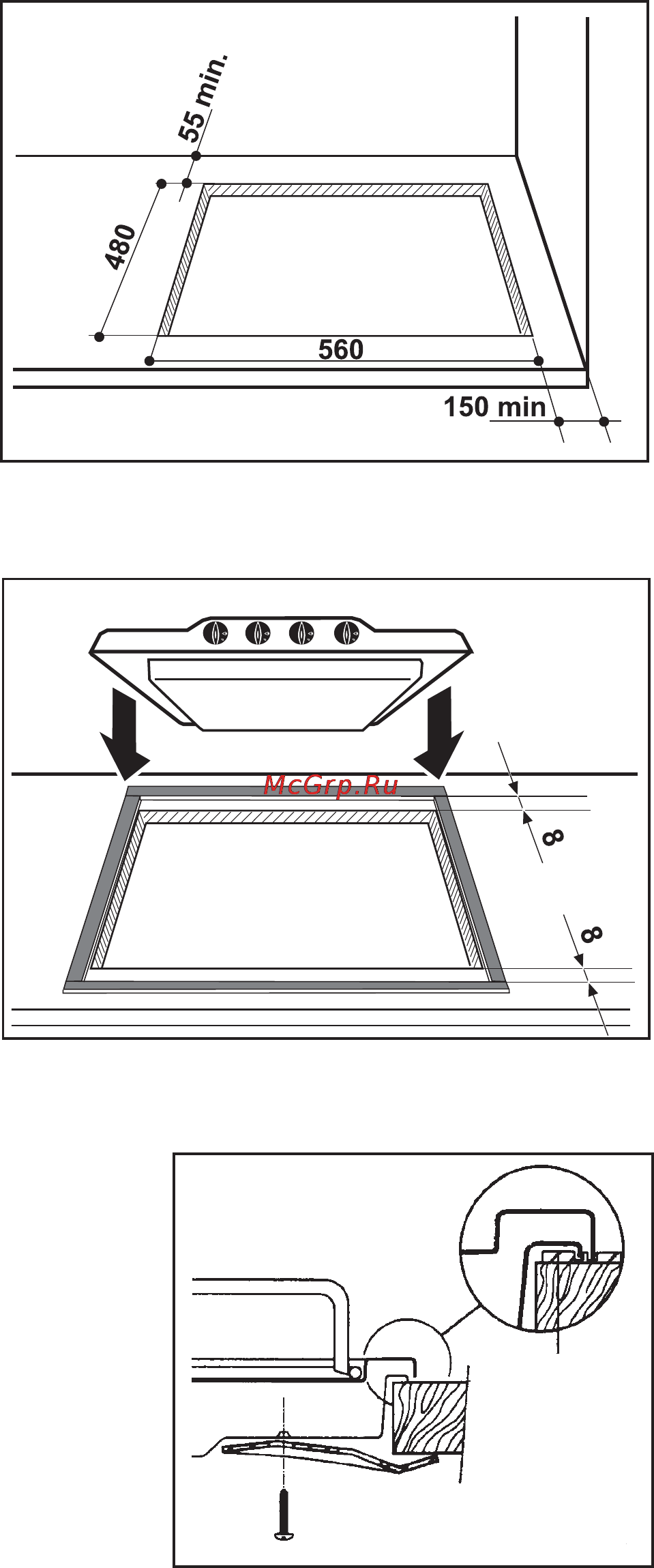

Прибор может быть установлен в кухонную мебель,
размеры выреза для встраивания показаны на рис.11.
Встраивание следует выполнять следующим
образом:
1) Положите детали уплотнения, которые входят в
комплект поставки, по краям выреза, как
показано на рис. 12, следя за тем, чтобы
уплотнения лежали встык, без нахлеста.
2) Вставьте варочную поверхность в вырез, следите
за тем, чтобы она была вставлена по центру.
3) Закрепите прибор винтами (рис. 13). При
затягивании винтов уплотнение может выступить
из-под кромки, эти излишки можно затем удалить.
Края варочной поверхности имеют такую форму, что
образуется двойной лабиринт уплотнения. Это дает
гарантию полного отсутствия просачивания
жидкостей.
FO 2038
Рис. 11
a
FO 0199
уплотнительная
прокладка
Рис. 13
Рис. 12
