4-8 Проверка совместимости иглы для внутреннего охлаждения с фрезой
Игла для внутреннего охлаждения входит в комплект; Игла не обязательно должна подходить для всех
систем фрез/боров. Прочитайте инструкцию ниже для проверки фрез перед использованием с иглой для
внутреннего охлаждения. Неправильная установка иглы может привести к утечке физ. раствора, что станет
причиной ржавчины или внезапного отказа оборудования во время работы.
* Для установки фрезы см. инструкцию по эксплуатации
наконечника.
Инструкция:
1) Установите емкость с физ. раствором.
2)
Присоедините иглу для внутреннего охлаждения к шлангу.
3)
Вставьте иглу во фрезу со стороны хвостовика. (Рис. 11)
4) Включите подачу охлаждения на максимальном уровне
в течение прибл. 5 секунд.
Проверка:
4-9 Установка иглы для внутреннего охлаждения
Наконечники X-SG20L и SG20 позволяют осуществлять 3 способа ирригации в зависимости от инструмента
и операции: Внешнее, Внутреннее и Совместное. За более пподробной информацией обратитесь к
инструкции по эксплуатации вашего наконечника.
4-10 Крепление держателей шланга
Используйте кабель мотора как опору для ирригационного
шланга. Сначала присоедините держатели к кабелю мотора,
затем присоедините ирригационный шланг к держателям.
4-11 USB-накопитель (не входит в комплект)
(только для Surgic Pro+)
1) Откройте заглушку на блоке управления.
2) Вставьте USB-накопитель. На дисплее появится значок
USB-накопителя, затем прибор распознает его. (Рис. 13)
5. Настройка
5-1 Часы и дата
Не оказывайте никаких чрезмерных механических
воздействий на USB-накопитель при его присоединении.
Когда USB-накопитель не подсоединен, держите заглушку
закрытой.
ПРЕДОСТЕРЕЖЕНИЕ
Если обнаружена утечка физ. раствора из верхней части головки наконечника, прекратите
работу и приступите к поиску и устранению несиправности.
ПРЕДОСЕРЕЖЕНИЕ
t Проверьте чистоту выходящего из фрезы физ. раствора; если физ. раствор получил окраску, возможно
имеется ржавчина внутри фрезы. В таком случае замените фрезу.
t Поток охлаждения; если поток слабый и/или ассиметричный, замените фрезу.
t Проверьте отсутствие течи между фрезой и иглой до начала работы, убедитесь в отсутствии утечки
через место соединения иглы и шланга. Причиной утечки может служить поврежденная прокладка во
фрезе или отсутствие прокладки. Замените фрезу даже если она новая, так как попадение физ. раствора
внутрь наконечника приведет к его неисправности.
После установки даты и времени информация об операции будет записываться для
конкретной даты. (См. пункт 6-5 Запись протокола операции на USB-накопитель)
Ирригационный
шланг
Фреза
Кабель мотора
Ирригационный
шланг
Держатель
шланга

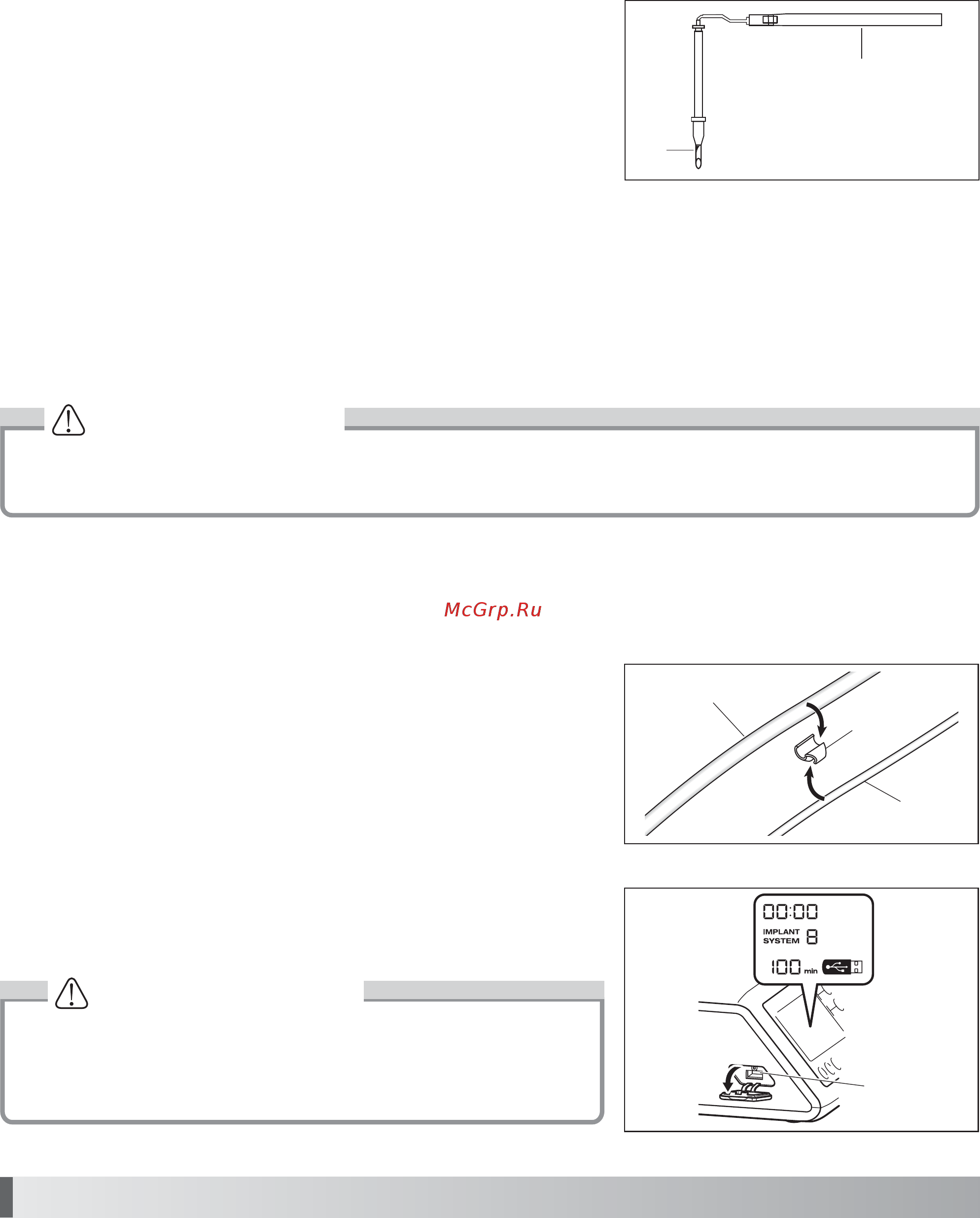

Рис. 11
Рис. 12
Рис. 13
Разъем для
USB-нако-
пителя
