ПРИМЕЧАНИЕ

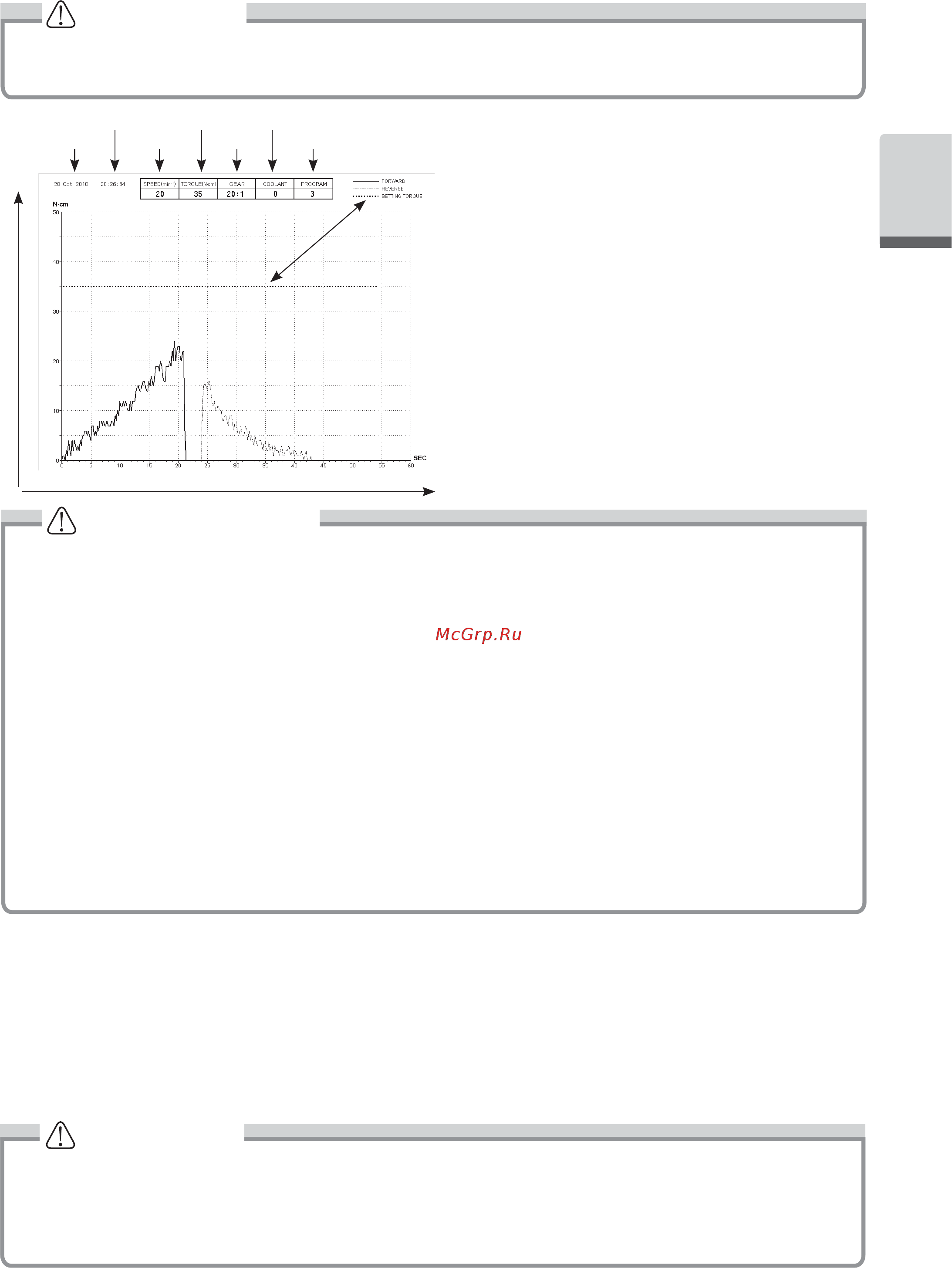

Файл BMP может быть создан только при передаточном отношении 20:1 и скорости
вращения от 50 об/мин и ниже.
Крутящий
момент
Время
Время
Дата
Крут. момент
Скорость
Пер. отнош.
Подача охлаждения
Номер программы
tМаксимальное время записи ровно примерно 100 минутам.
t
Не устанавливайте USB-накопитель во время работы прибора. Вставляйте USB-накопитель в слот
только после завершения операции для сохранения данных.
tНе используйте данные, сохраненные на USB-накопителе в диагностических целях.
tИспользуйте только USB-накопители стандарта USB 2.0. (до 32Гб)
t Не извлекайте USB-накопитель, пока подсветка LED на моторе горит или мигает. (Когда подсветка
мигает, происходит процесс передачи информации на USB-накопитель)
t
Данный прибор работает не со всеми типами USB-накопителей. Прибор может не работать, например,
с USB-накопителями, потребляющими большое количество электричества или с функцией защиты.
tНе включайте/выключайте прибор, если USB-накопитель установлен в слот.
tУдостоверьтесь в правильном положении USB-накопителя перед его установкой в слот.
tКогда USB-накопитель не подсоединен, закройте его разъем крышкой.
tСигналы LED подсветки и их значения приведены ниже:
Лампа горит = прибор копирует данные из своей внутренней памяти на USB-накопитель,
Лампа мигает = USB-накопитель сохраняет данные.
tЕсли выключить питание прибора, данные об операции во внутренней памяти прибора будут стерты.
Выключайте питание только после записи данных на USB-накопитель.
ПРЕДОСТЕРЕЖЕНИЕ
6-5-1 Внутренняя память
После включения питания и начала вращения мотора запись протокола операции начинается автоматически
(USB-накопитель подсоединять не нужно).
6-5-2 Передача сохраненных данных
1) Вставьте USB-накопитель в слот. (При правильном распознавании на дисплее появится значок
USB-накопителя).
2) Нажмите на кнопку «Запись на USB», чтобы скопировать сохраненные данные на USB-
накопитель (Лампочка кнопки «Запись на USB» будет гореть во время копирования данных).
tʄʥʦʛʚʛʡʛʣʞʛʣʖʥʦʖʘʡʛʣʞʵʘʦʖʯʛʣʞʵʞʠʦʩʨʵʯʛʙʤʢʤʢʛʣʨʖʣʖʙʦʖʪʞʠʛʤʧʩʯʛʧʨʘʡʵʛʨʧʵʥʦʞʥʤʢʤʯʞ
различных типов линий.
t
Во время работы (сохранения данных) на дисплее будет отображаться время записи. После 10 секунд,
по завершению работы, дисплей погаснет,
и запись будет временно приостановлена (счетчик времени
также будет приостановлен).
6-5-3 Сброс счетчика времени
Нажмите на кнопку «Запись на USB» и удерживайте ее в течение 2-х секунд. Стирание
сохраненных данных во внутренней памяти прибора и сброс счетчика времени будут осуществлены
после того, как прозвучит звуковой сигнал. (Время записи снова будет: 100 минут).
ПРИМЕЧАНИЕ
*BMP файл
Индекс установленного
крутящего момента
15
