6-2 СИСТЕМА ИМПЛАНТОВ
Программы, которые были отключены, можно выбрать при помощи блока управления.
ПРИМЕЧАНИЕ
6-3 Функция калибровки
Сопротивление вращения наконечника зависит от таких факторов, как модель наконечника, его
состояние и износ внутренних механизмов. Данный блок управления оснащен автоматической
функцией распознавания уровня сопротивления наконечника относительно вращения
микромотора.
6-3-2 Процесс калибровки
ПРИМЕЧАНИЕ
ПРЕДОСТЕРЕЖЕНИЕ
Рис. 14
Surgic Pro может сохранять в памяти до 8 различных систем имплантов. Также можно
запрограммировать 8 шагов для каждой из 8 систем имплантов. При установке программ
следуйте указаниям производителя имплантов по параметрам работы прибора.
При программировании СИСТЕМЫ ИМПЛАНТОВ номер СИСТЕМЫ может быть изменен при помощи
одновременного нажатия на обе кнопки ПРОГРАММЫ (+) и (-) .
Калибровочный бор
t Данный прибор оптимизирован для получения наилучшей точности крутящего момента при
передаточном отношении наконечника 20:1. Для калибровки ИСПОЛЬЗУЙТЕ ТОЛЬКО понижающие
наконечники, указанные в пункте «12. Наконечники и аксессуары».
tʃʛʠʖʡʞʗʦʩʟʨʛʣʖʠʤʣʛʭʣʞʠʞʚʡʵʢʞʠʦʤʥʞʡ
tКалибровку следует производить только с наконечником NSK.
Калибровка без нагрузки - на дисплее в поле для значения
крутящего момента будет отображен символ “L”. Держите
микромотор в руках и следите за тем, чтобы на дисплее
отображался символ “L”. Нажмите кнопку [CAL], не
прикладывая нагрузку к бору. Бор начнет вращаться. Когда
прозвучит звуковой сигнал и на дисплее будет отображена
надпись “donE”, цикл калибровки будет завершен.
Калибровка под нагрузкой - на дисплее в поле для значения
крутящего момента будет отображен символ “H”. Убедитесь,
что символ “H” на дисплее. Втавьте калибровочный бор в
отверстие для калибровки под нагрузкой и затем нажмите
кнопку КАЛИБРОВКИ [CAL] (Начнется цикл калибровки под
нагрузкой. Надежно удерживайте наконечник. Калибровочный
бор начнет вращаться под нагрузкой. Цикл калибровки будет завершен, когда прозвучит звуковой
сигнал, и на дисплее будет отображена надпись “donE”.
Калибровка скорости
Извлеките бор из отверстия для калибровки под нагрузкой. Нажмите кнопку [CAL] (Калибровочный бор
не должен ничего касаться). Бор начнет вращаться на низкой скорости. После медленного вращения, в
течение приблизительно 8 секунд, бор начнет вращаться на высокой скорости в течение приблизительно
8 секунд. Когда прозвучит звуковой сигнал, цикл калибровки будет завершен. Прибор выйдет из режима
калибровки автоматически.
1)
2)
3)
Не прикладывайте нагрузку к наконечнику во время цикла калибровки без нагрузки. Если нагрузка
будет приложена, то на дисплее отобразится надпись “FAIL”, и процесс калибровки будет остановлен.
1) Присоедините наконечник с передаточным отношением
20:1 к микромотору.
2) Присоедините калибровочный бор к наконечнику.
3) Нажмите кнопку КАЛИБРОВКИ [CAL] и удерживайте ее в
течение 2-х секунд. Прозвучит звуковой сигнал, и дисплей
перейдет в режим калибровки.

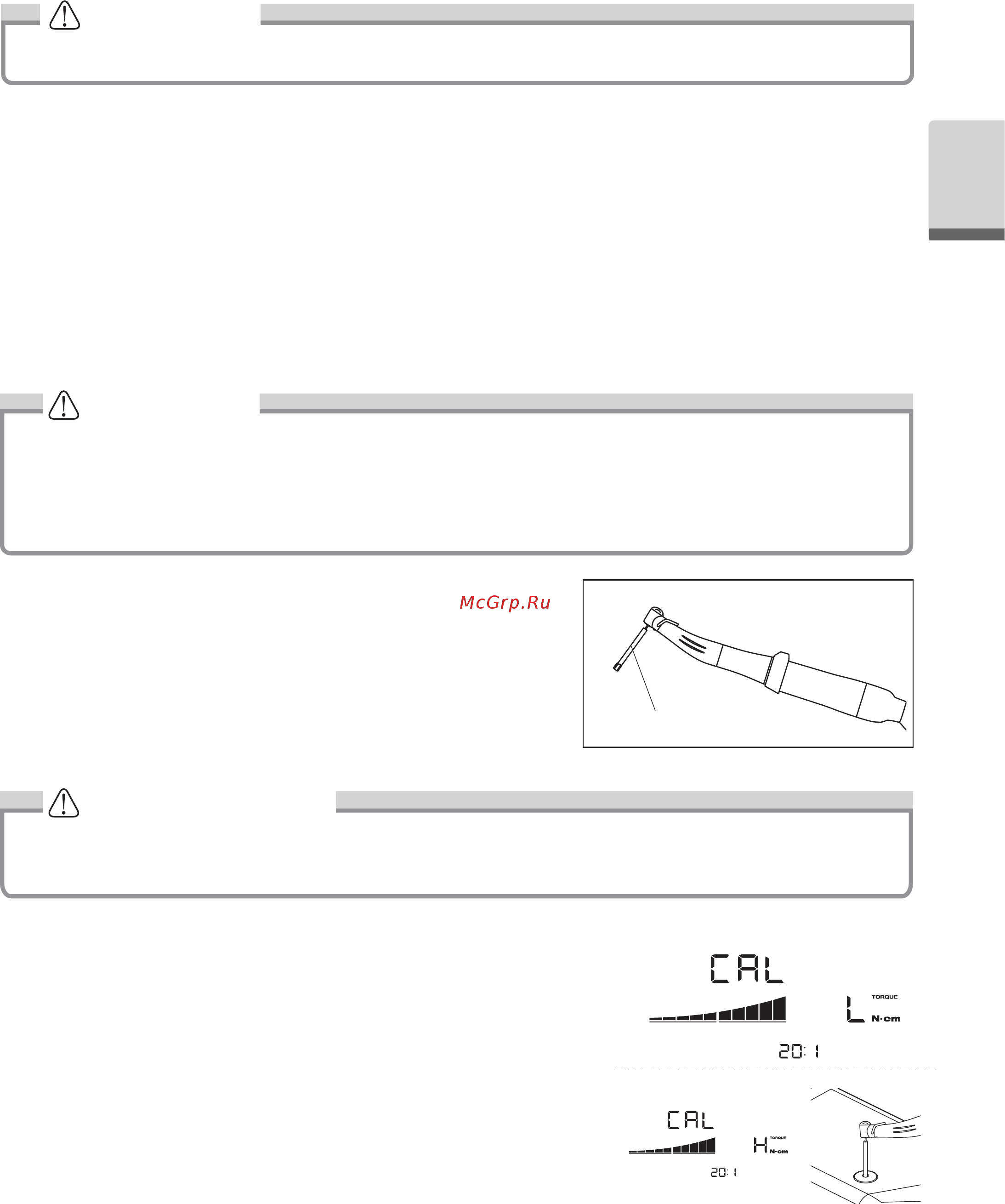

6-3-1 Подготовка к калибровке
13
Русский
