Nsk Surgic Pro+ [9/24] 2 присоединение наконечника

4-4 Присоединение кабеля питания

Убедитесь, что крышка роликового насоса в положении ОТКРЫТО (’OPEN’). Проденьте шланг в

отверстие помпы, чтобы конец с иглой был направлен к задней части прибора. Надежно расположите

стопоры шланга в направляющих.

4-5 Установка ирригационного шланга

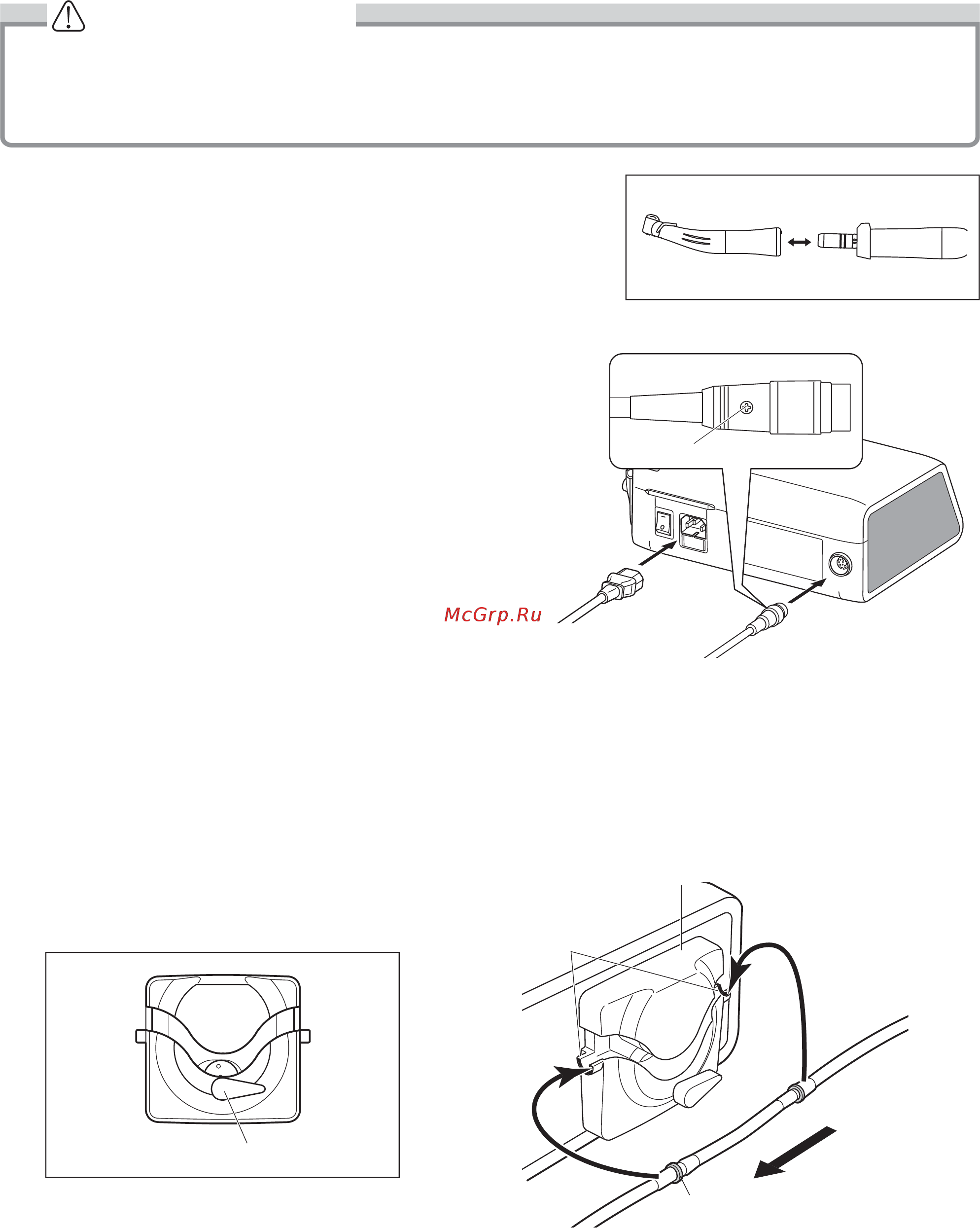

Совместите штекер кабеля питания с разъемом

на задней части блока управления и

присоедините кабель (Рис. 3).

4-2 Присоединение наконечника

1) Присоедините наконечник к мотору и проследите,

чтобы втулка мотора попала ровно в отверстие

наконечника.

2) Поверните наконечник, чтобы он зафиксировался в

правильном положении.

Поверните штекер кабеля мотора винтом вниз, затем

вставьте штекер в разъем для подключения педали на

блоке управления. Закрепите штекер в разъеме,

закрутив фиксирующую гайку (Рис. 3).

4-3 Присоединение педали

ПРЕДОСТЕРЕЖЕНИЕ

<Положение ОТКРЫТО>

Кабель питания

Штекер кабеля мотора

Винт

Направление потока

воды

Крышка помпы

Направляющие

Фиксированное положение

Фиксированное

положение

Рис. 2

Рис. 3

Рис .4

При использовании микромотора Surgic Pro с оптикой (SGL70M), ПРИСОЕДИНЯЙТЕ к нему

ТОЛЬКО наконечники с оптикой. Наконечники без оптики могут неправильно фиксировать-

ся на микромоторе, что может вызвать неисправность, при работе мотора под нагрузкой.

Стопор

Рычаг крышки помпы
