ПРЕДОСТЕРЕЖЕНИЕ
10. Обслуживание
Если кровь или физ. раствор попали на блок управления или педаль, отсоедините кабель питания,
протрите блок управления/педаль сначала впитывающей тканью, а затем смоченной в спирте тканью.

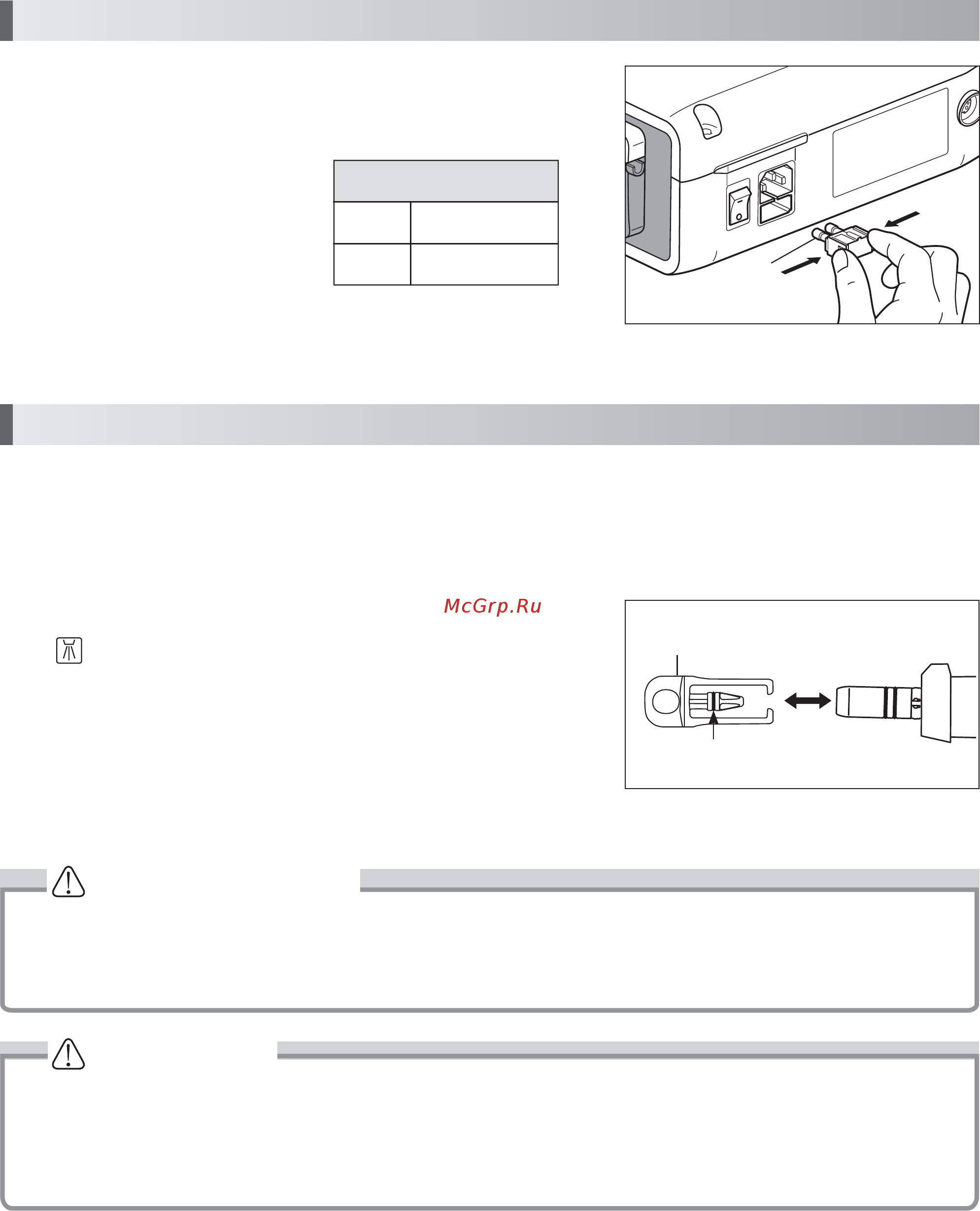

9. Замена предохранителя
Если блок управления не включается, проверьте предохранители
(блок предохранителей находится в задней части блока
управления). Для извлечения блока предохранителей
используйте острый инструмент,
чтобы надавить на защелку, а
затем вытащите блок при
помощи рук.
Наконечник и мотор можно чистить и
дезинфицировать в термодезинфекторе.
В комплект входит защитный колпачок для
автоклавирования и термодезинфекции.
За более подробной информацией по
термодезинфекции обратитесь к инструкции по эксплуатации термодезинфектора.
tВсегда используйте защитный колпачок при термодезинфекции.
t Не используйте защитный колпачок без уплотнительного кольца. Это может привести к
поломке мотора. Если уплотнительное кольцо повреждено, немедленно замените его.
ПРИМЕЧАНИЕ
10-2 Обслуживание мотора и наконечника
10-1 Обслуживание блока управления и педали
Уплотительное кольцо на защитном колпачке является расходным материалом. Если кольцо
повреждено, замените его на новое.
Дополнительный защитный колпачок: Код заказа 10001595
Уплотнительное кольцо: Код заказа 0312457102
Защитный колпачок
Уплотнительное кольцо
120В
230В
T3.15AL 250В
T1.6AL 250В
Номинал предохранителя
Рис.16
Рис. 17
18
Блок
предохранителей
