3. Блок управления и педаль
3-1 Кнопки на блоке управления
Подсветка (Light)
Выбор уровня подсветки. (OFF (ВЫКЛ) ->LOW (НИЗКИЙ) ->HIGH (ВЫСОКИЙ)) При последовательном
нажатии на кнопку выбор уровня подсветки будет менятся циклически (Установка по умолчанию: HIGH).
Подача охлаждения (Coolant)
Выбор одного из 6 уровней подачи охлаждающей жидкости от 0 до 5. При последовательном нажатии
на кнопку выбор уровня охлаждения будет менятся циклически.
ПРЯМОЕ/ОБРАТНОЕ направление вращения (FWD/REV)
Выбор направления вращения. Для смены направления вращения нажмите на кнопку один раз. (При
обратном направлении вращения блок управления будет издавать предупреждающий звуковой сигнал)
ПЕРЕДАТОЧНОЕ ОТНОШЕНИЕ (GEAR)
Выбор передаточного отношения, используемого наконечника. Для выбора нужного передаточного
отношения нажимайте на кнопку до тех пор, пока на дисплее не появится передаточное отношение
используемого наконечника.
ПАМЯТЬ (MEMORY)
Сохранение в памяти прибора выбранных настроек. Нажмите и удерживайте кнопку в течение прибл.
1 секунды, чтобы сохранить параметры в памяти. После звукового сигнала параметры будут сохранены
в памяти.
КАЛИБРОВКА (CAL)
Активация цикла калибровки наконечника до начала работы.
СКОРОСТЬ (- +) (SPEED)
Установка скорости микромотора. Для увеличения значения нажмите [+] , для уменьшения [-]. Для
быстрого изменения скорости нажмите и удерживайте одну из кнопок. (При достижении верхнего
или нижнего пределов скорости прозвучит звуковой сигнал)
КРУТЯЩИЙ МОМЕНТ (- +) (TORQUE)
Установка крутящего момента. Для увеличения значения нажмите [+], для уменьшения [-]. Для
быстрого изменения значения крутящего момента нажмите и удерживайте одну из кнопок (При
достижении верхнего или нижнего пределов крутящего момента прозвучит звуковой сигнал).
Значение крутящего момента должно быть выбрано в соответсвии с передаточным отношением
используемого наконечника.
ПРОГРАММА (- +) (PROGRAM)
Выбор программы (от 1 до 8). Для увеличения номера программы нажмите [+], для уменьшения [-].
Любую из программ можно выбрать при последовательном нажатии на кнопки.
ЗАПИСЬ НА USB (Только для Surgic Pro+) (USB REC)
Запись протокола операции на USB-накопитель.
Одно короткое нажатие для начала записи на USB-накопитель. Одно долгое нажатие (около 2-х секунд)
для удаления данных об операции.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)

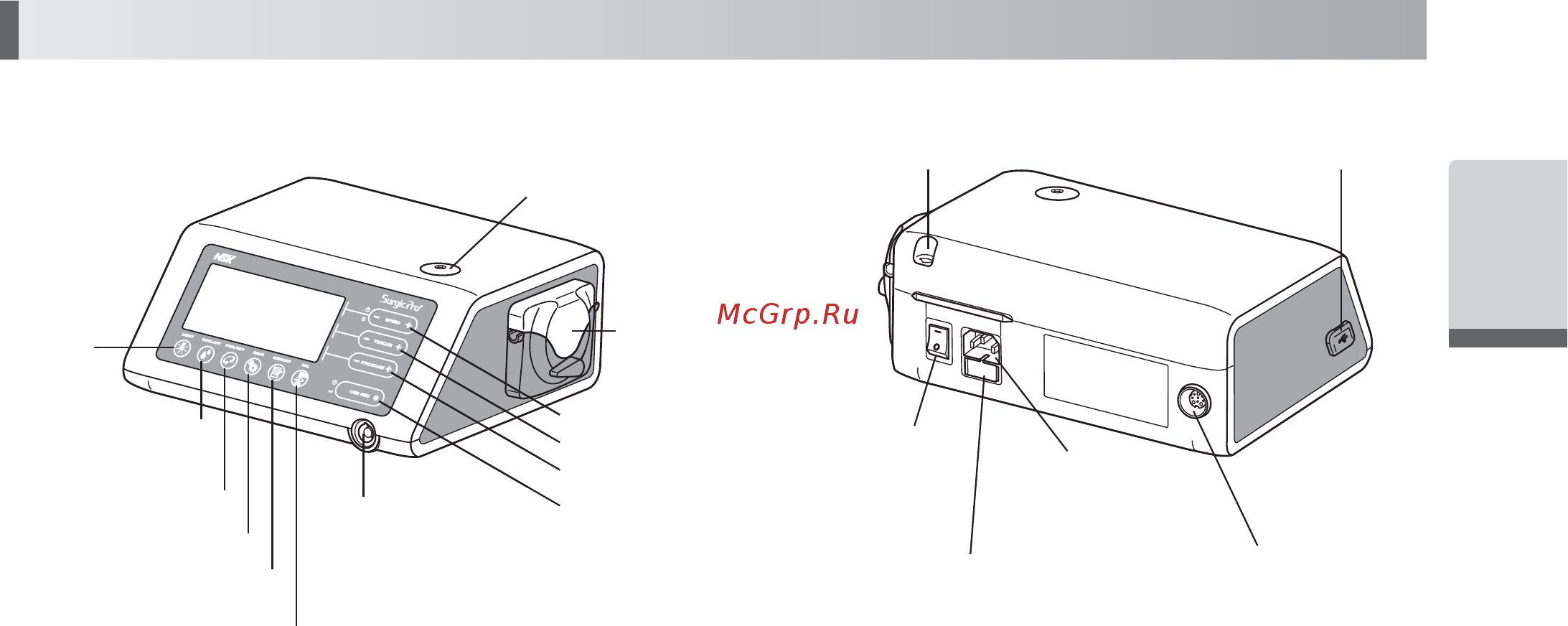

Нагрузка для калибровки
(1) Подсветка
Разъем для
мотора
(7) СКОРОСТЬ
(8) КРУТЯЩИЙ МОМЕНТ
(9) ПРОГРАММА
(10) ЗАПИСЬ НА USB
Ирригационная
помпа
Разъем для USB-накопителя
Разъем для штатива
Разъем для
кабеля питания
Предохранитель
Кнопка
питания
Разъем для педали
(2) Подача охлаждения
(3) ПРЯМОЕ/ОБРАТНОЕ
направление вращения
(4)Передаточное отношение
(5) Память
(6) Калибровка
5
Русский
*Элементы без номера описаны в контексте.
