Nsk Surgic Pro+ [15/24] Причины ошибок при калибровке

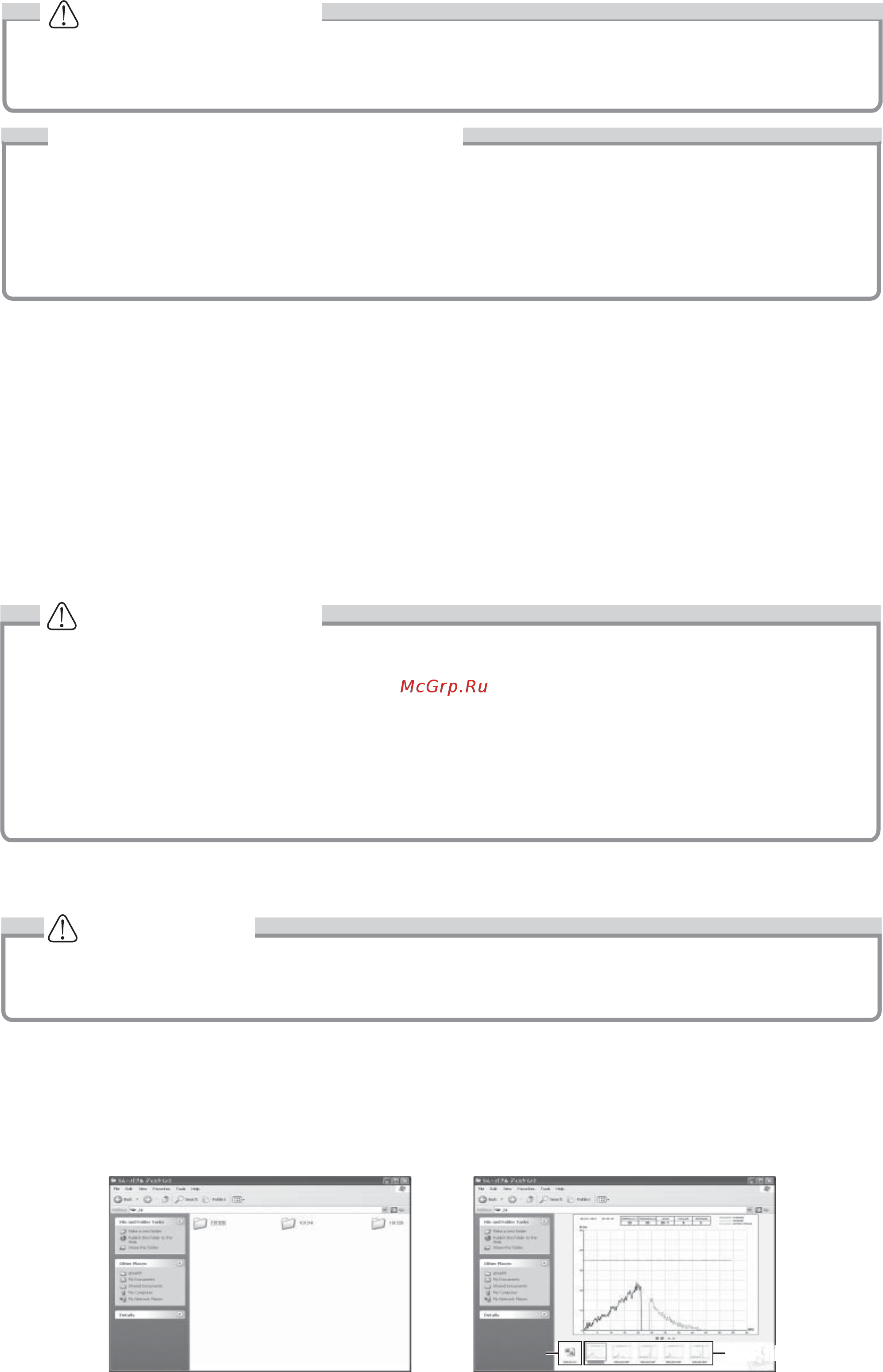

![Nsk Surgic Pro+ [15/24] Причины ошибок при калибровке](/views2/1496197/page15/bgf.png)
Во время цикла калибровки под нагрузкой важно держать калибровочный бор строго
вертикально без приложения силы. Наклон калибровочного бора или нажатие на него
могут привести к снижению точности калибровки.
ПРЕДОСТЕРЕЖЕНИЕ
tЧрезмерное стирание подшипников и механические потери энергии могут превышать
контрольные пределы значений. По этой причине получение правильных данных во время цикла
калибровки становится невозможным. В этом случае обратитесь за ремонтом к дилеру.
tОшибка также может возникнуть, если калибровочный бор соприкасается с чем-то во время цикла
калибровки без нагрузки, или если во время цикла калибровки без нагрузки, бор был установлен в
отверстие для калибровки под нагрузкой.
6-4 Стандартная схема работы с прибором
Выберите нужный номер программы.
На блоке управления: Нажмите одну из кнопок выбора ПРОГРАММЫ (PROGRAM) (+ -).
На педали управления: Нажмите на кнопку ПРОГРАММА (PRG). Нажатие на данную кнопку в течение
1-й секунды или более будет уменьшать номер программы.
Нажмите на педаль управления скоростью, и мотор начнет вращаться. Также включится помпа,
если скорость потока охлаждения была задана. Скорость вращения мотора будет увеличиваться в
зависимости от силы нажатия на педаль. Если нажать на педаль до упора, то скорость достигнет
максимального установленного значения.
Изменение направления вращения: чтобы изменить направление вращения мотора (и бора) просто
нажмите на кнопку «Прямое/Обратное вращение» на педали. Во время вращения в обратную сторону
будет издаваться звуковой сигнал.
1)
2)
3)
Если использовать микромотор с включенной подсветкой непрерывно в течение более чем 3-х минут,
он нагреется (максимальная температура поверхности мотора может быть до 45˚C в зависимости от
ситуации). В таком случае прекратите использовать микромотор, пока элемент подсветки не охладится,
или продолжите использование микромотора, предварительно выключив подсветку.
Активация ограничителя крутящего момента: Во время работы, когда нагрузка достигнет максималь-
ного установленного значения крутящего момента, встроенный ограничитель крутящего момента
автоматически будет задействован для предотвращения превышения заданного значения. При
автоматической активации ограничителя, мотор остановится, и прозвучит звуковой сигнал в течение
одной секунды. Чтобы продолжить работу, отпустите педаль и нажмите ее снова.
6-5 USB функция (только для Surgic Pro+)
Если дата и время не установлены, они не будут записываться в протокол операции.
Рекомендуется установить время и дату до начала работы с прибором.
Внутренние часы используются с различными операциями прибора (время использования, время
начала работы, продолжительность работы, передаточное отношение, уровень подачи охлаждения,
скорость вращения, прямое/обратное направление вращения, крутящий момент, номер программы),
что делает возможным сохранять данные в хронологическом порядке на USB-накопителе (в файлах
формата CSV и BMP ). Сохраненные данные можно просматривать на персональном компьюторе.
Причины ошибок при калибровке
ПРЕДОСТЕРЕЖЕНИЕ
ПРИМЕЧАНИЕ
4) Отпустите педаль управления, и микромотор автоматически остановится.
Папки создаются
по датам
использования
*Сохраненные файлы и графики
BMP le
14
Файл CSV
BMP файл
t
t
