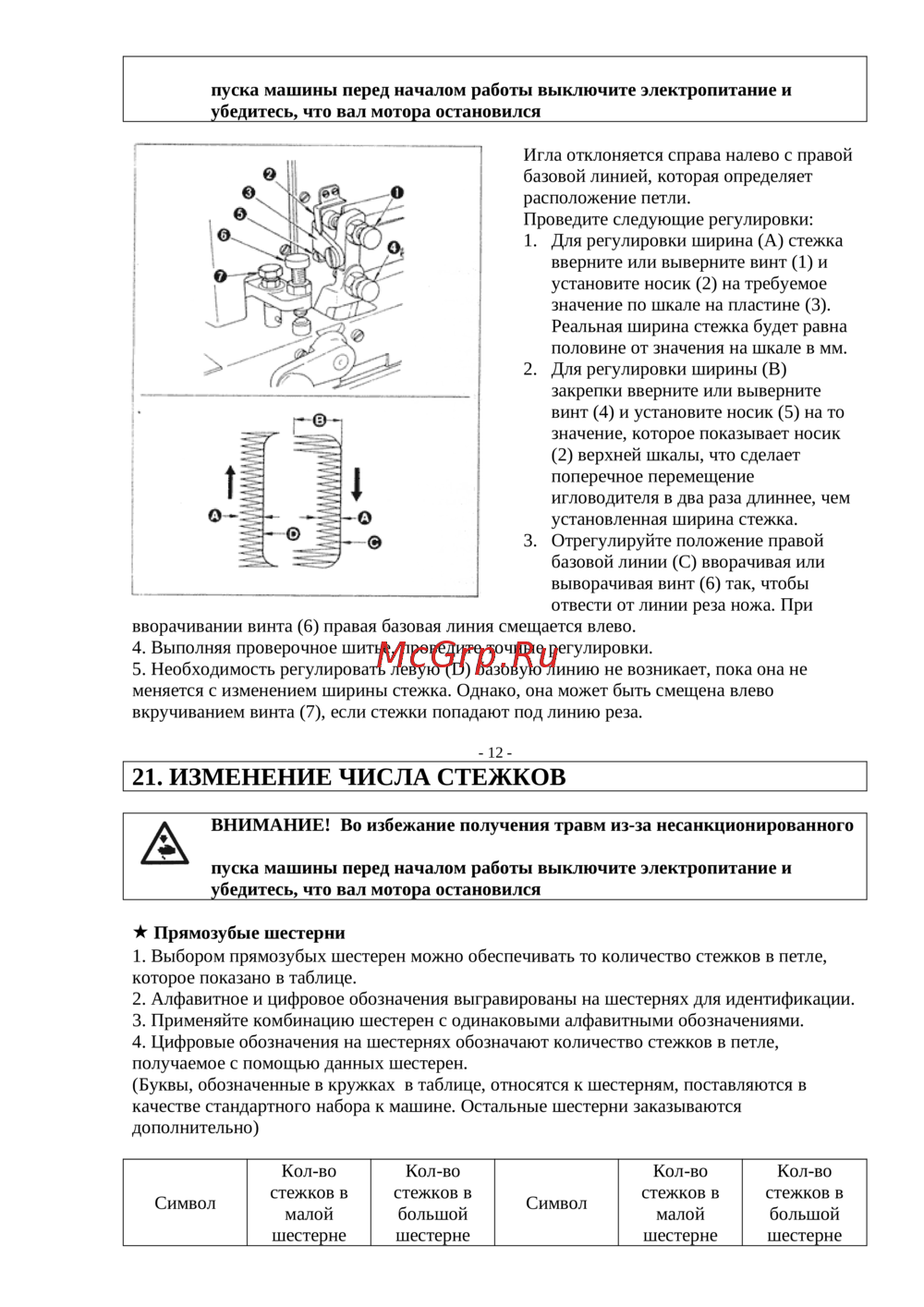

пуска машины перед началом работы выключите электропитание и
убедитесь, что вал мотора остановился
Игла отклоняется справа налево с правой
базовой линией, которая определяет
расположение петли.
Проведите следующие регулировки:

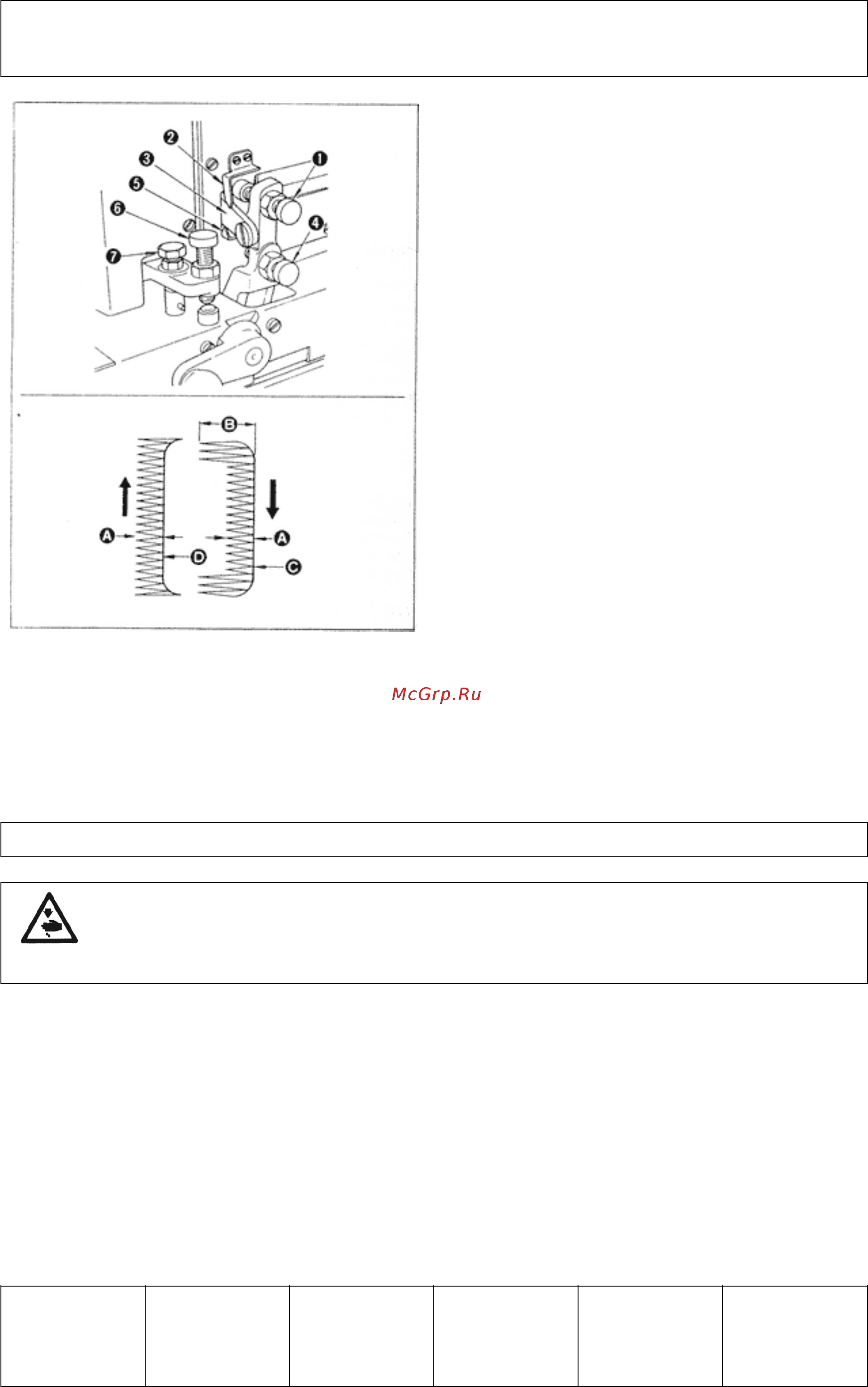

1. Для регулировки ширина (А) стежка
вверните или выверните винт (1) и
установите носик (2) на требуемое
значение по шкале на пластине (3).
Реальная ширина стежка будет равна
половине от значения на шкале в мм.
2. Для регулировки ширины (В)
закрепки вверните или выверните
винт (4) и установите носик (5) на то
значение, которое показывает носик
(2) верхней шкалы, что сделает
поперечное перемещение
игловодителя в два раза длиннее, чем
установленная ширина стежка.
3. Отрегулируйте положение правой
базовой линии (С) вворачивая или
выворачивая винт (6) так, чтобы
отвести от линии реза ножа. При
вворачивании винта (6) правая базовая линия смещается влево.
4. Выполняя проверочное шитье, проведите точные регулировки.
5. Необходимость регулировать левую (D) базовую линию не возникает, пока она не
меняется с изменением ширины стежка. Однако, она может быть смещена влево
вкручиванием винта (7), если стежки попадают под линию реза.
- 12 -
21. ИЗМЕНЕНИЕ ЧИСЛА СТЕЖКОВ
ВНИМАНИЕ! Во избежание получения травм из-за несанкционированного
пуска машины перед началом работы выключите электропитание и
убедитесь, что вал мотора остановился
Прямозубые шестерни
1. Выбором прямозубых шестерен можно обеспечивать то количество стежков в петле,
которое показано в таблице.
2. Алфавитное и цифровое обозначения выгравированы на шестернях для идентификации.
3. Применяйте комбинацию шестерен с одинаковыми алфавитными обозначениями.
4. Цифровые обозначения на шестернях обозначают количество стежков в петле,
получаемое с помощью данных шестерен.
(Буквы, обозначенные в кружках в таблице, относятся к шестерням, поставляются в
качестве стандартного набора к машине. Остальные шестерни заказываются
дополнительно)
Символ
Кол-во
стежков в
малой
шестерне
Кол-во
стежков в
большой
шестерне
Символ
Кол-во
стежков в
малой
шестерне
Кол-во
стежков в
большой
шестерне
Содержание
