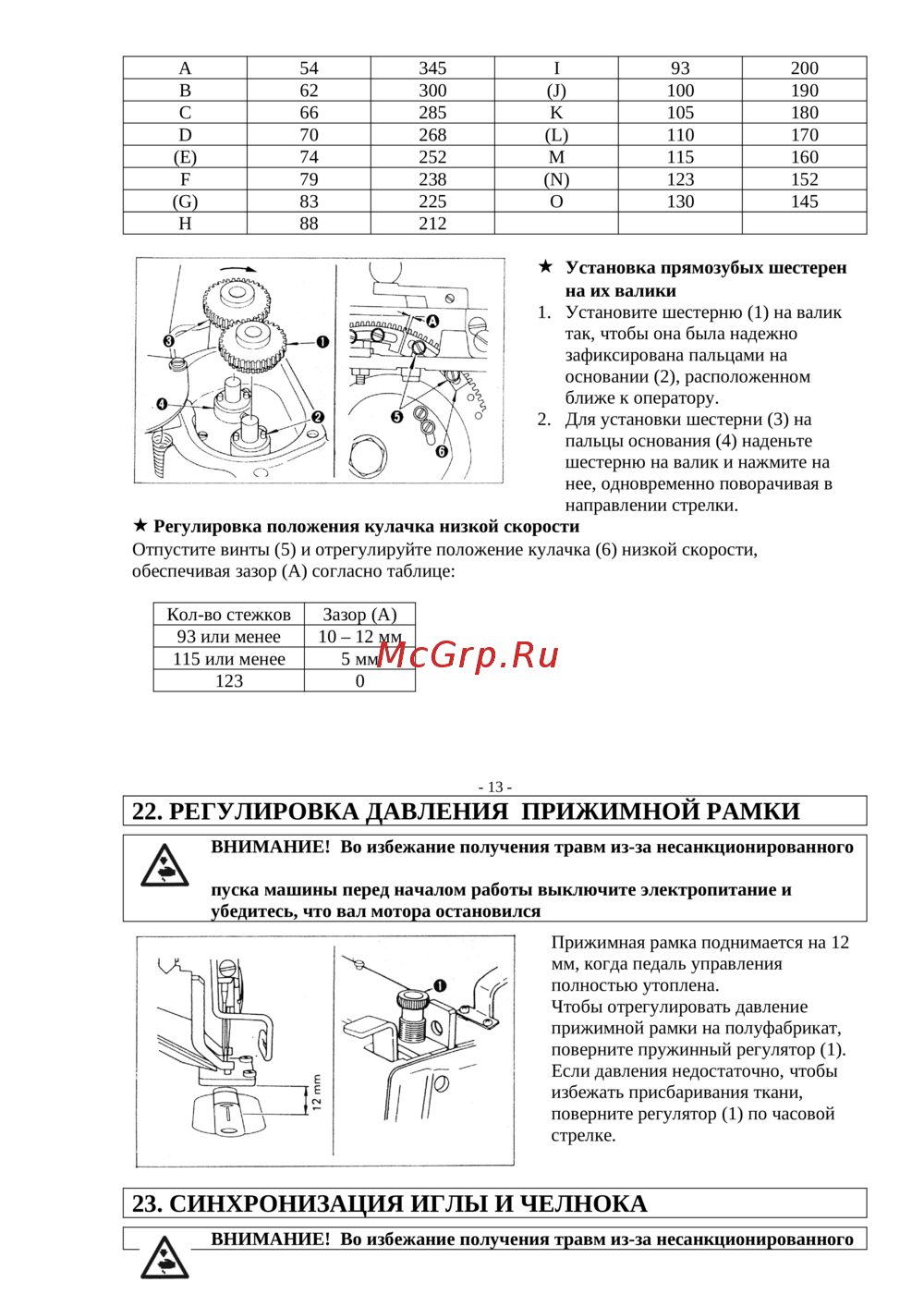

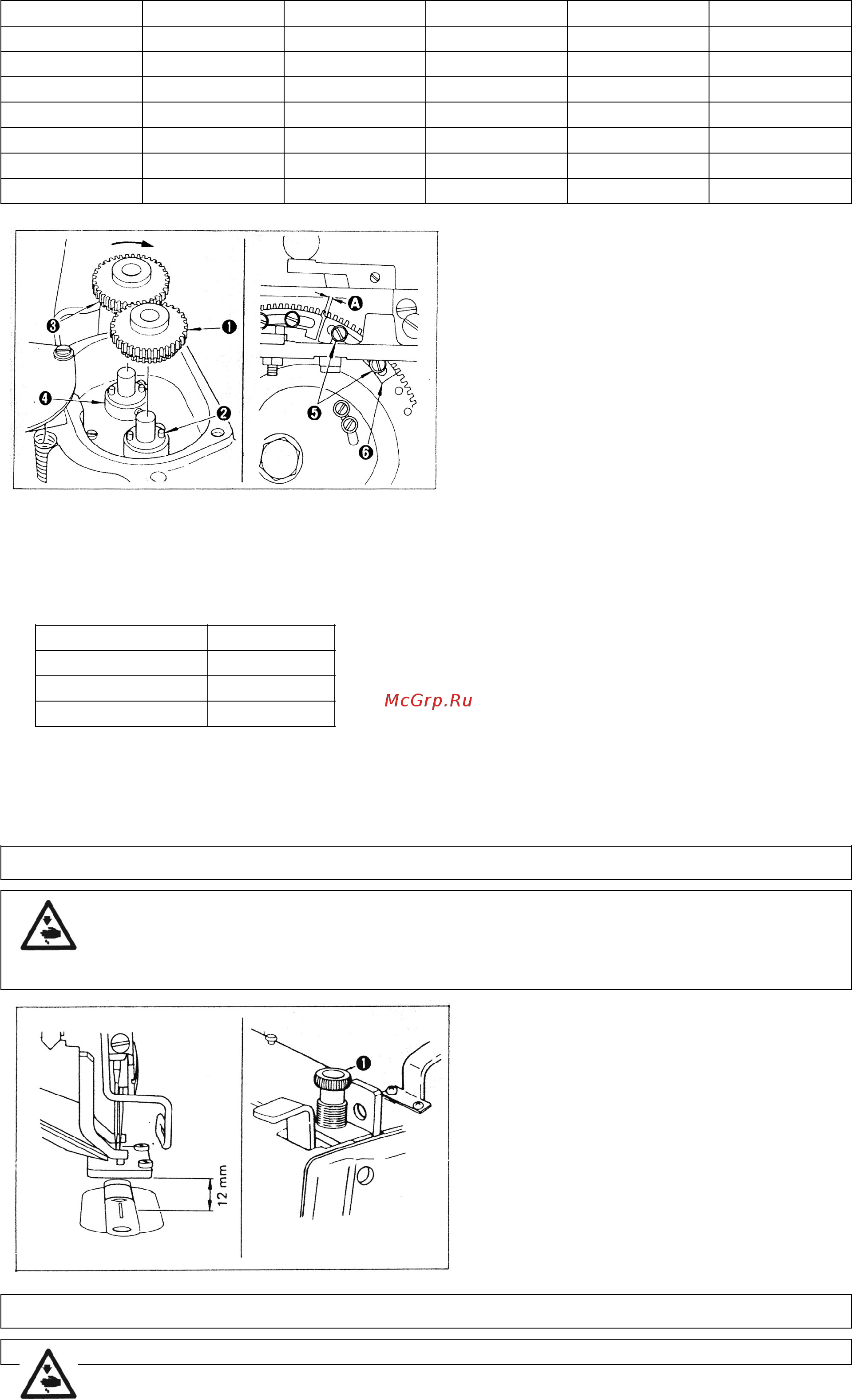

A 54 345 I 93 200

B 62 300 (J) 100 190

C 66 285 K 105 180

D 70 268 (L) 110 170

(E) 74 252 M 115 160

F 79 238 (N) 123 152

(G) 83 225 O 130 145

H 88 212

 Установка прямозубых шестерен

на их валики

1. Установите шестерню (1) на валик

так, чтобы она была надежно

зафиксирована пальцами на

основании (2), расположенном

ближе к оператору.

2. Для установки шестерни (3) на

пальцы основания (4) наденьте

шестерню на валик и нажмите на

нее, одновременно поворачивая в

направлении стрелки.

 Регулировка положения кулачка низкой скорости

Отпустите винты (5) и отрегулируйте положение кулачка (6) низкой скорости,

обеспечивая зазор (А) согласно таблице:

Кол-во стежков Зазор (А)

93 или менее 10 – 12 мм

115 или менее 5 мм

123 0

- 13 -

22. РЕГУЛИРОВКА ДАВЛЕНИЯ ПРИЖИМНОЙ РАМКИ

ВНИМАНИЕ! Во избежание получения травм из-за несанкционированного

пуска машины перед началом работы выключите электропитание и

убедитесь, что вал мотора остановился

Прижимная рамка поднимается на 12

мм, когда педаль управления

полностью утоплена.

Чтобы отрегулировать давление

прижимной рамки на полуфабрикат,

поверните пружинный регулятор (1).

Если давления недостаточно, чтобы

избежать присбаривания ткани,

поверните регулятор (1) по часовой

стрелке.

23. СИНХРОНИЗАЦИЯ ИГЛЫ И ЧЕЛНОКА

ВНИМАНИЕ! Во избежание получения травм из-за несанкционированного
