Golden Wheel CSH-7830 — инструкция по установке механизма швейной машины [7/28]

2) Зафиксируйте с помощью винтов

(А) сборку приводного стержня

(1) на внутренней стороне

поддона

(2).

3) С помощью кольца (3) и винтов

(В) притяните приводной

стержень (1) к внешней стороне

поддона так, чтобы стержень

легко двигался вверх и вниз.

4) Установите запорную шайбу (4) в

проточке приводного стержня.

- 2 -

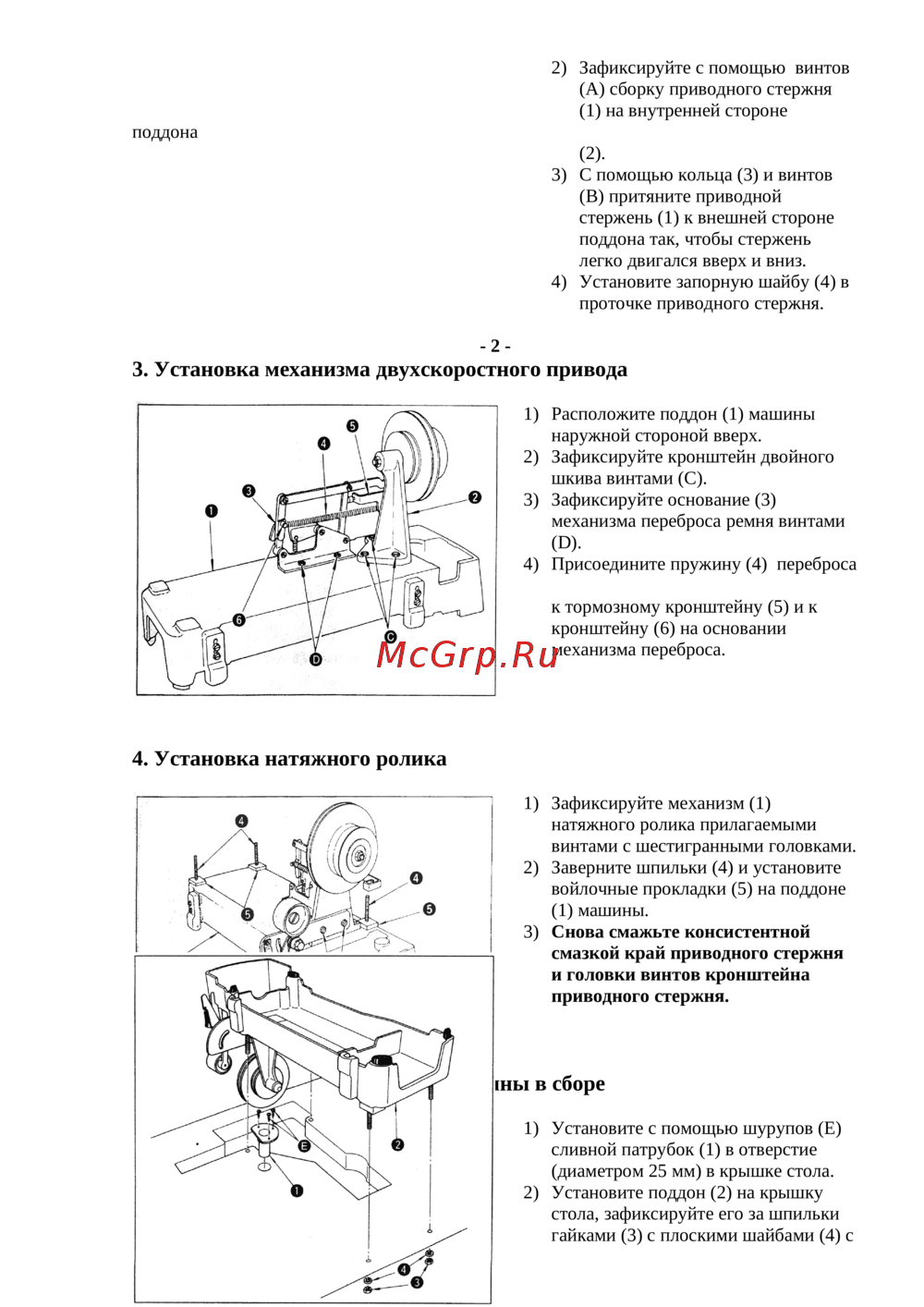

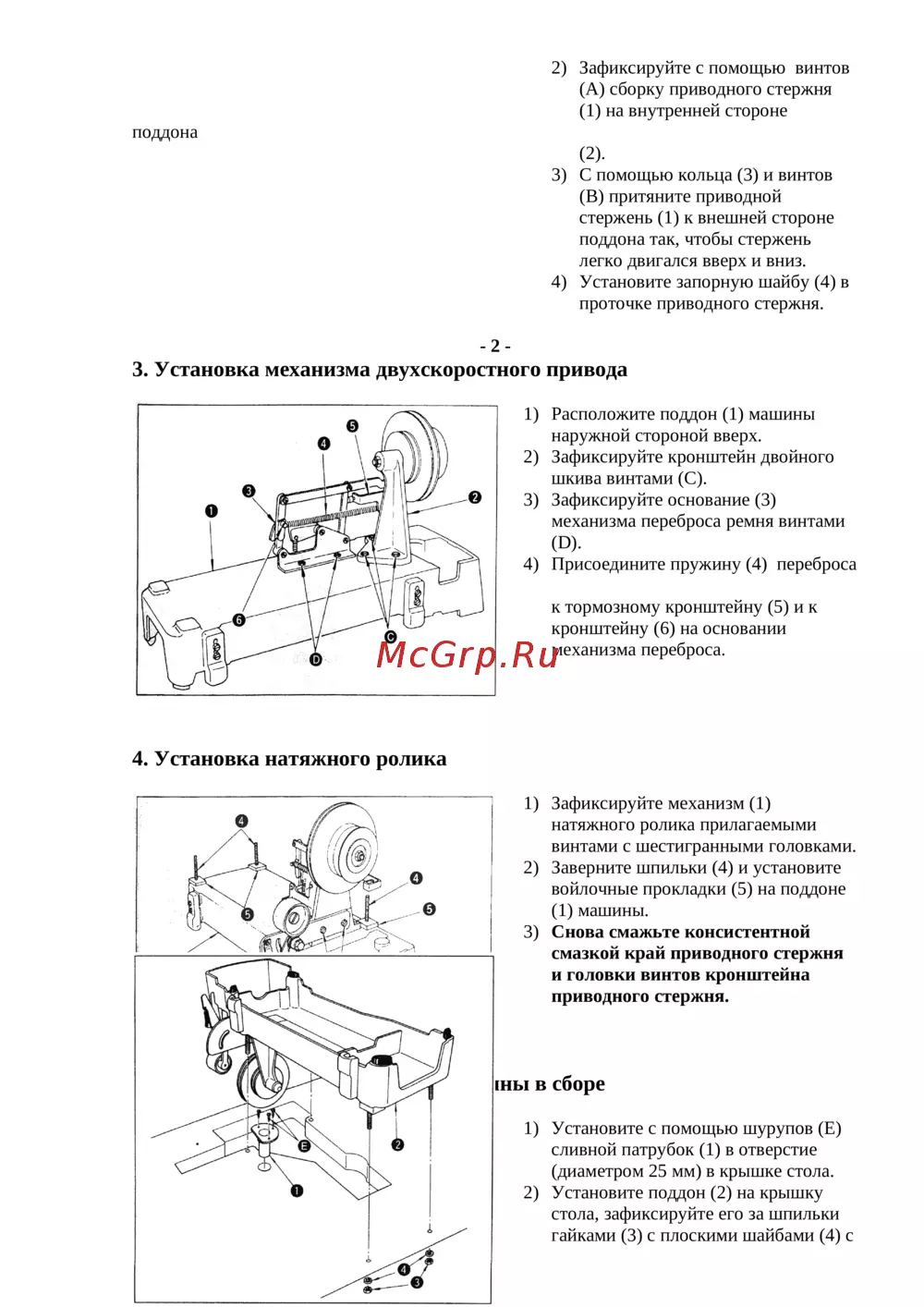

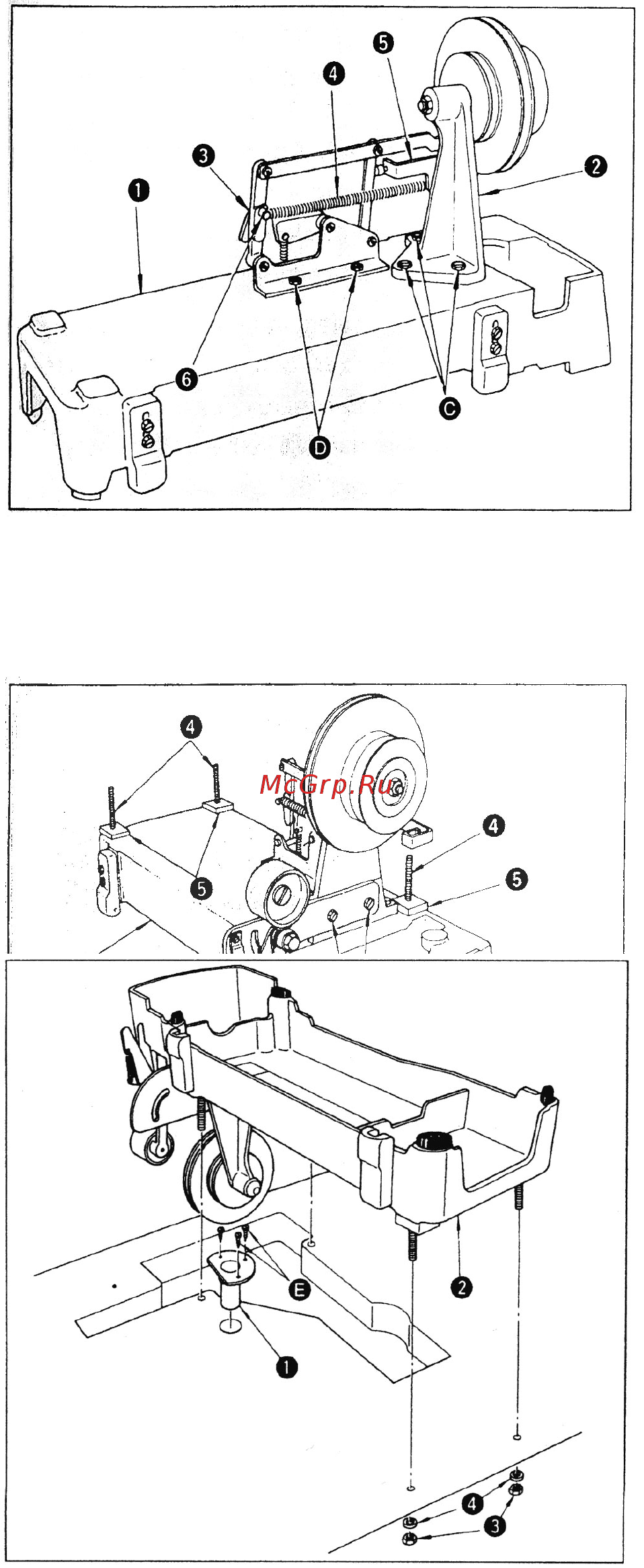

3. Установка механизма двухскоростного привода

1) Расположите поддон (1) машины

наружной стороной вверх.

2) Зафиксируйте кронштейн двойного

шкива винтами (С).

3) Зафиксируйте основание (3)

механизма переброса ремня винтами

(D).

4) Присоедините пружину (4) переброса

к тормозному кронштейну (5) и к

кронштейну (6) на основании

механизма переброса.

4. Установка натяжного ролика

1) Зафиксируйте механизм (1)

натяжного ролика прилагаемыми

винтами с шестигранными головками.

2) Заверните шпильки (4) и установите

войлочные прокладки (5) на поддоне

(1) машины.

3) Снова смажьте консистентной

смазкой край приводного стержня

и головки винтов кронштейна

приводного стержня.

5. Установка поддона швейной машины в сборе

1) Установите с помощью шурупов (Е)

сливной патрубок (1) в отверстие

(диаметром 25 мм) в крышке стола.

2) Установите поддон (2) на крышку

стола, зафиксируйте его за шпильки

гайками (3) с плоскими шайбами (4) с
