нижней плоскости крышки стола.

- 3 -

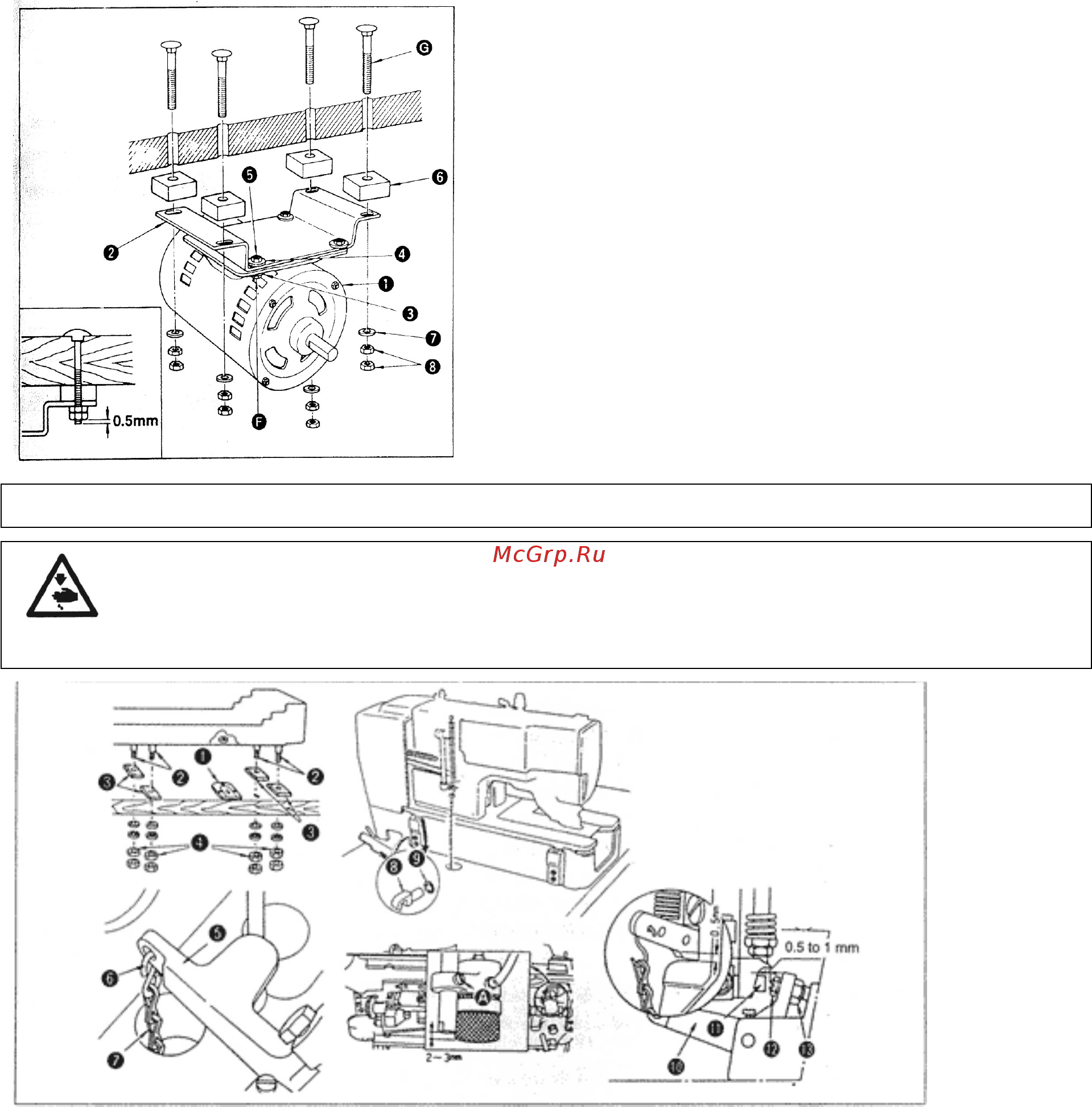

6. Установка мотора

1) Установите мотор (1) на основании

(2) с помощью винтов (F), применяя

плоскую шайбу (3), гровер шайбу

(4) и гайку (5).

2) Подкладывая пластины (6) между

нижней плоскостью крышки стола и

основанием (2) мотора

зафиксируйте мотор болтами (G),

применяя плоскую шайбу (7) и

гайки (8). Затяните гайки так, чтобы

нижняя гайка (8), отстояла от среза

болта (G) на 0,5 мм.

3. УСТАНОВКА ШЬЮЩЕЙ ГОЛОВКИ

ВНИМАНИЕ! Во избежание получения травм из-за несанкционированного

пуска машины перед началом работы выключите электропитание и

убедитесь, что вал мотора остановился

1. Вставьте сливной патрубок (1) в отверстие стола (диаметр 25 мм) и закрепите

шурупами.

2. Закрутите шпильки (2) в поддон машины.
