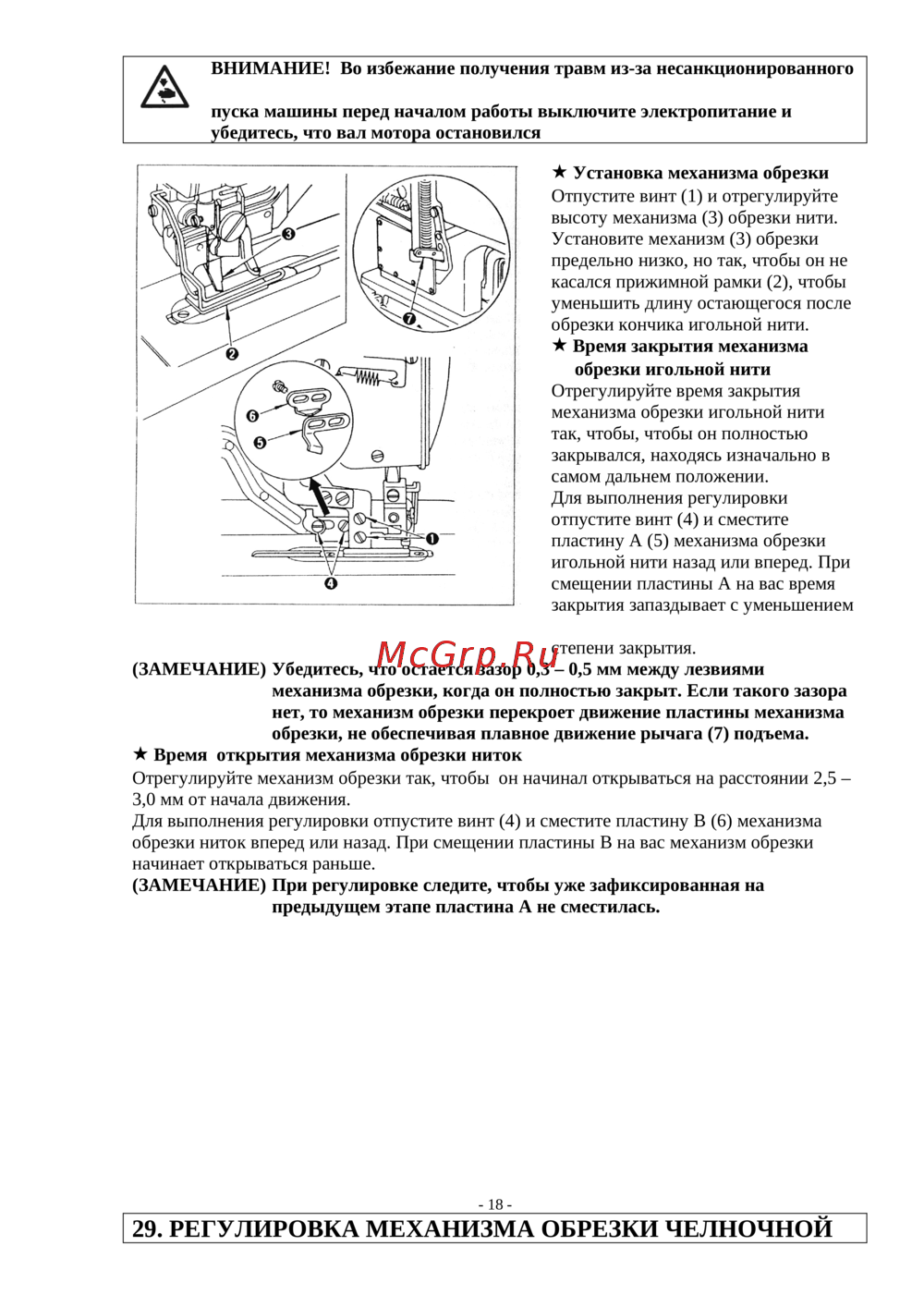

Golden Wheel CSH-7830 [23/28] Регулировка механизма обрезки челночной

ВНИМАНИЕ! Во избежание получения травм из-за несанкционированного

пуска машины перед началом работы выключите электропитание и

убедитесь, что вал мотора остановился

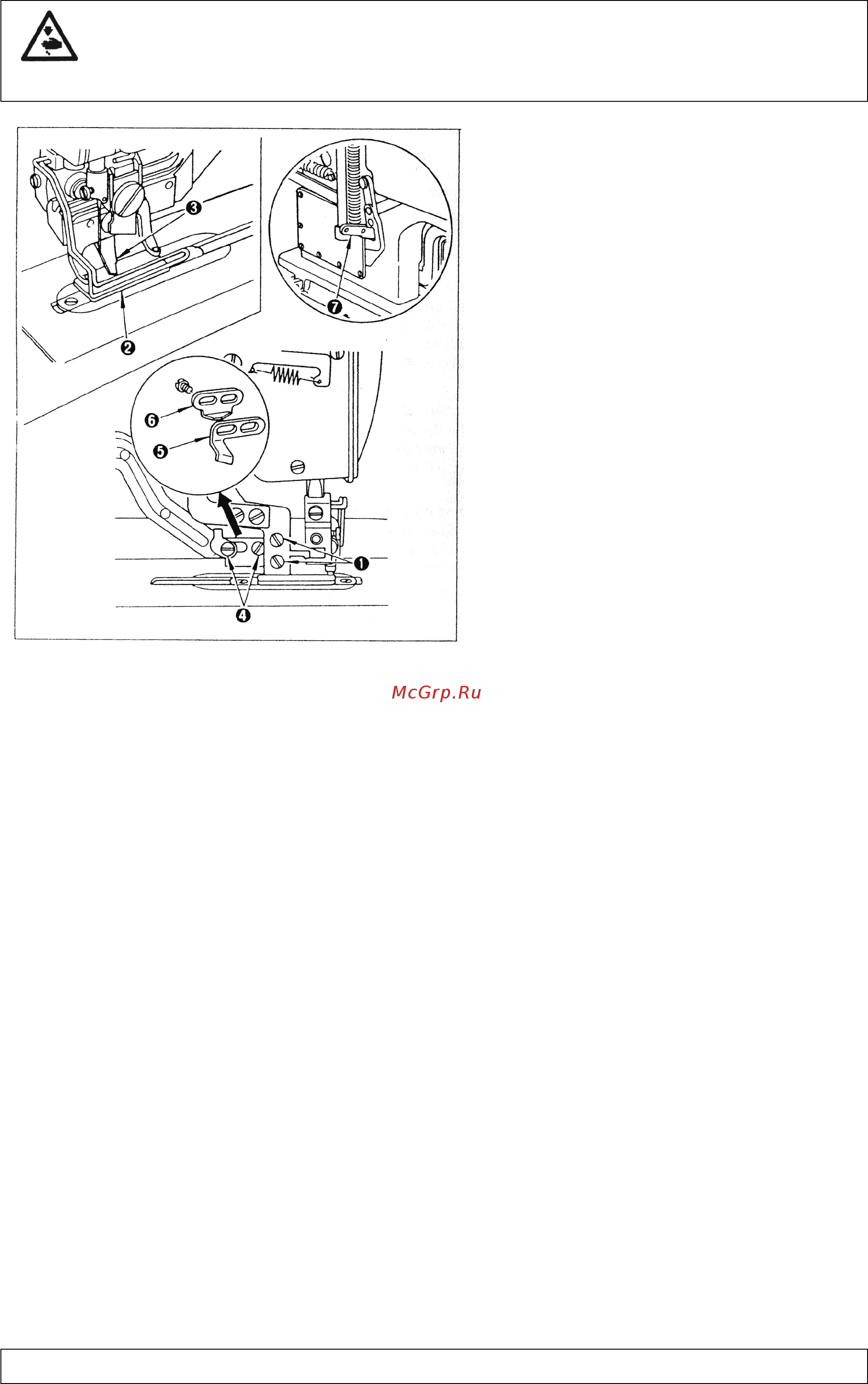

 Установка механизма обрезки

Отпустите винт (1) и отрегулируйте

высоту механизма (3) обрезки нити.

Установите механизм (3) обрезки

предельно низко, но так, чтобы он не

касался прижимной рамки (2), чтобы

уменьшить длину остающегося после

обрезки кончика игольной нити.

 Время закрытия механизма

обрезки игольной нити

Отрегулируйте время закрытия

механизма обрезки игольной нити

так, чтобы, чтобы он полностью

закрывался, находясь изначально в

самом дальнем положении.

Для выполнения регулировки

отпустите винт (4) и сместите

пластину А (5) механизма обрезки

игольной нити назад или вперед. При

смещении пластины А на вас время

закрытия запаздывает с уменьшением

степени закрытия.

(ЗАМЕЧАНИЕ) Убедитесь, что остается зазор 0,3 – 0,5 мм между лезвиями

механизма обрезки, когда он полностью закрыт. Если такого зазора

нет, то механизм обрезки перекроет движение пластины механизма

обрезки, не обеспечивая плавное движение рычага (7) подъема.

 Время открытия механизма обрезки ниток

Отрегулируйте механизм обрезки так, чтобы он начинал открываться на расстоянии 2,5 –

3,0 мм от начала движения.

Для выполнения регулировки отпустите винт (4) и сместите пластину В (6) механизма

обрезки ниток вперед или назад. При смещении пластины В на вас механизм обрезки

начинает открываться раньше.

(ЗАМЕЧАНИЕ) При регулировке следите, чтобы уже зафиксированная на

предыдущем этапе пластина А не сместилась.

- 18 -

29. РЕГУЛИРОВКА МЕХАНИЗМА ОБРЕЗКИ ЧЕЛНОЧНОЙ
