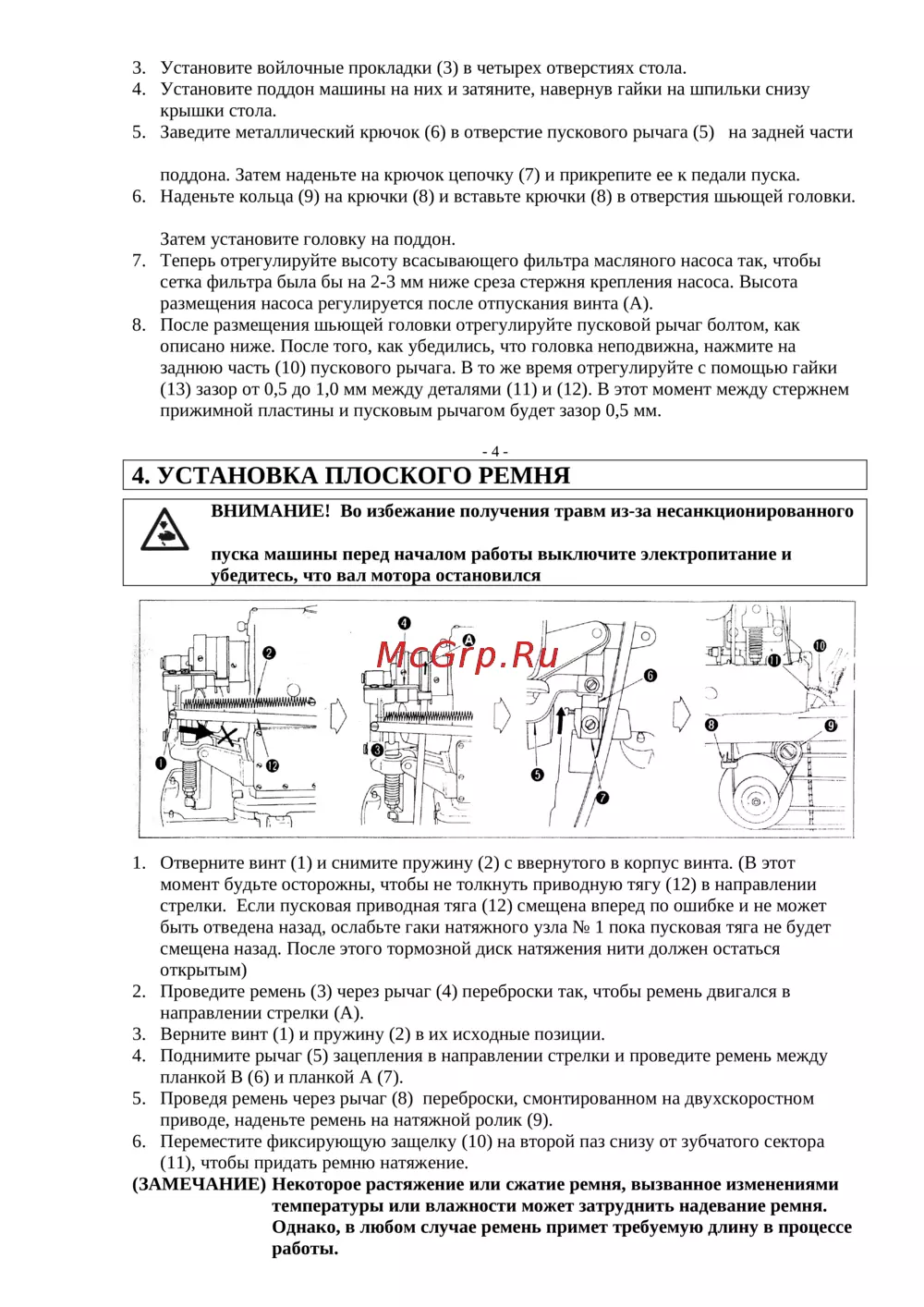

3. Установите войлочные прокладки (3) в четырех отверстиях стола.

4. Установите поддон машины на них и затяните, навернув гайки на шпильки снизу

крышки стола.

5. Заведите металлический крючок (6) в отверстие пускового рычага (5) на задней части

поддона. Затем наденьте на крючок цепочку (7) и прикрепите ее к педали пуска.

6. Наденьте кольца (9) на крючки (8) и вставьте крючки (8) в отверстия шьющей головки.

Затем установите головку на поддон.

7. Теперь отрегулируйте высоту всасывающего фильтра масляного насоса так, чтобы

сетка фильтра была бы на 2-3 мм ниже среза стержня крепления насоса. Высота

размещения насоса регулируется после отпускания винта (А).

8. После размещения шьющей головки отрегулируйте пусковой рычаг болтом, как

описано ниже. После того, как убедились, что головка неподвижна, нажмите на

заднюю часть (10) пускового рычага. В то же время отрегулируйте с помощью гайки

(13) зазор от 0,5 до 1,0 мм между деталями (11) и (12). В этот момент между стержнем

прижимной пластины и пусковым рычагом будет зазор 0,5 мм.

- 4 -

4. УСТАНОВКА ПЛОСКОГО РЕМНЯ

ВНИМАНИЕ! Во избежание получения травм из-за несанкционированного

пуска машины перед началом работы выключите электропитание и

убедитесь, что вал мотора остановился

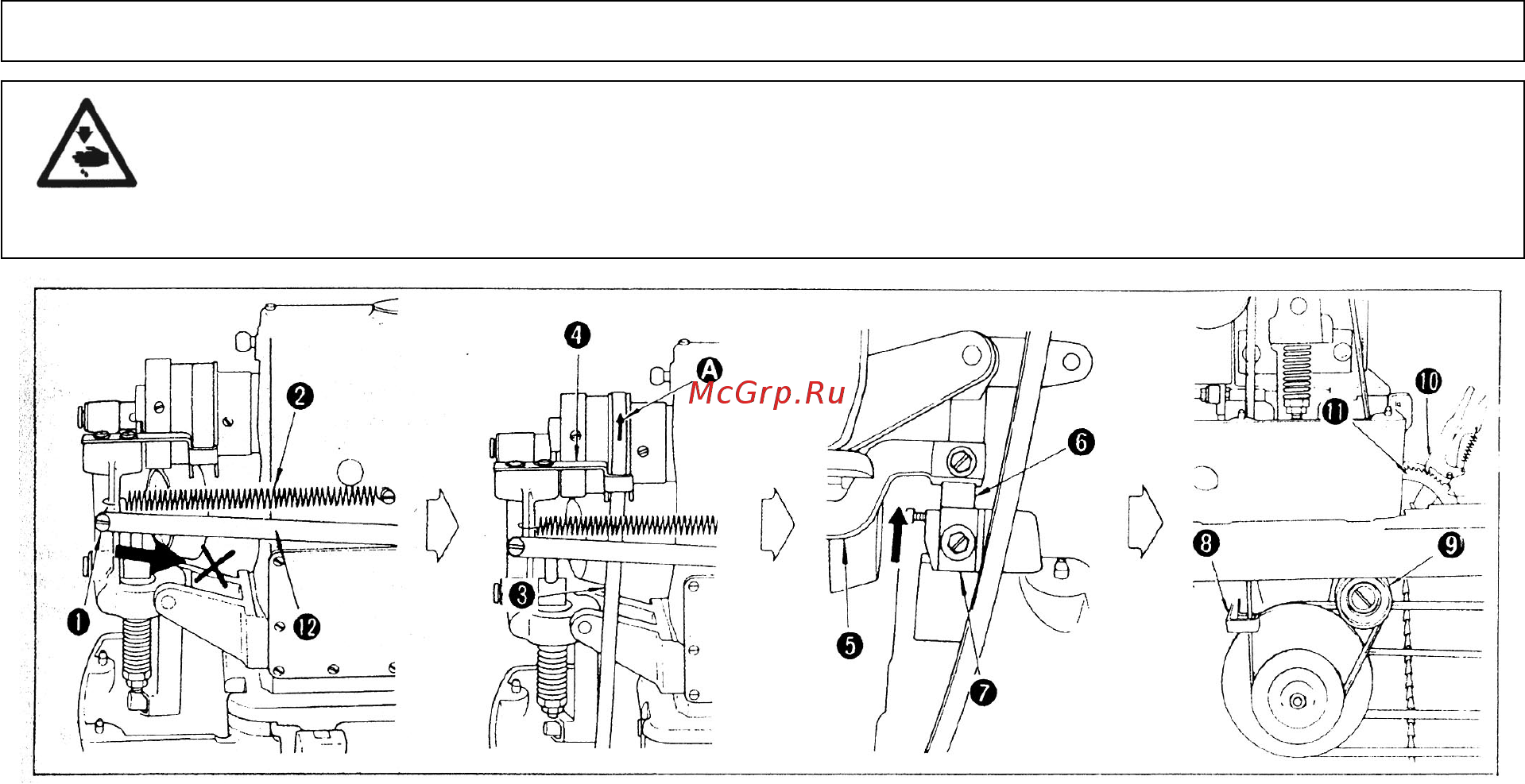

1. Отверните винт (1) и снимите пружину (2) с ввернутого в корпус винта. (В этот

момент будьте осторожны, чтобы не толкнуть приводную тягу (12) в направлении

стрелки. Если пусковая приводная тяга (12) смещена вперед по ошибке и не может

быть отведена назад, ослабьте гаки натяжного узла № 1 пока пусковая тяга не будет

смещена назад. После этого тормозной диск натяжения нити должен остаться

открытым)

2. Проведите ремень (3) через рычаг (4) переброски так, чтобы ремень двигался в

направлении стрелки (А).

3. Верните винт (1) и пружину (2) в их исходные позиции.

4. Поднимите рычаг (5) зацепления в направлении стрелки и проведите ремень между

планкой В (6) и планкой А (7).

5. Проведя ремень через рычаг (8) переброски, смонтированном на двухскоростном

приводе, наденьте ремень на натяжной ролик (9).

6. Переместите фиксирующую защелку (10) на второй паз снизу от зубчатого сектора

(11), чтобы придать ремню натяжение.

(ЗАМЕЧАНИЕ) Некоторое растяжение или сжатие ремня, вызванное изменениями

температуры или влажности может затруднить надевание ремня.

Однако, в любом случае ремень примет требуемую длину в процессе

работы.
