Малогабаритная рампа
Назначение
Pаботы
Режим безопасности
Описание работы
При первой подаче напряжения,
после отключения напряжения, а
также перехода в безопасный режим,
после отключения газа или остановки
на 24 часа, начинается время
предварительной вентиляции
длительностью 24 сек.
В течение предварительной
вентиляции,
- отслеживается давление воздуха
- топочная камера контролируется на
предмет обнаружения возможных
сигналов появления пламени.
После истечения периода
предварительной вентиляции
- запускается
розжиг,
- главный и предохранительный
электромагнитные клапаны
открыты.
- пуск горелки
Контроль
Пламя контролируется
ионизационным зондом. Зонд вместе
с изоляцией встроен в газовую
головку и проходит через дефлектор
в зону пламени. Зонд не должен
иметь электрический контакт с
заземленными деталями. В случае
короткого замыкания между зондом и
массой горелки горелка переходит в
аварийный режим. При горении в
газовом пламени образуется
ионизационная зона, эта зона
пересекается выпрямленным током,
который идет от зонда к соплу
горелки.
Ток ионизации для 2
ой
ступени
должен быть более 7 мкА.
Режим безопасности
- Если при запуске горелки (пуск газа)
не образуется никакого пламени, то
по истечении времени
безопасности не более
3 секунд, газовый клапан
закрывается.
- В случае исчезновения пламени во
время работы подача газа
прекращается не позже, чем через
секунду. Включается новый цикл
запуска. Если горелка запускается
,
рабочий цикл продолжается. В
противном случае происходит
переход в режим безопасности.
- В случае нехватки воздуха при
предварительной вентиляции или
во время работы происходит
переход в режим безопасности.
- В случае нехватки газа горелка не
включается и/или останавливается.
Как только снова появится
достаточное давление газа,
горелка снова запускается.
При остановке
по сигналу системы
регулирования
- Реле регулятора температуры
прерывает запрос на нагрев.
- Газовые клапаны закрываются
- Пламя гаснет
- Горелка готова к работе
Предписание CH
В соответствии с инструктивными
документами SSIGE на трубопроводе
в обязательном порядке
устанавливается предохранительный
газовый клапан (позиция 1).
Предписание DE
Во исполнение основополагающего
приказа применительно к
теплогенераторным установкам,
установки, в составе которых имеются
газовые топки, должны оснащаться
предохранительным запорным
термоклапаном (позиция 1).

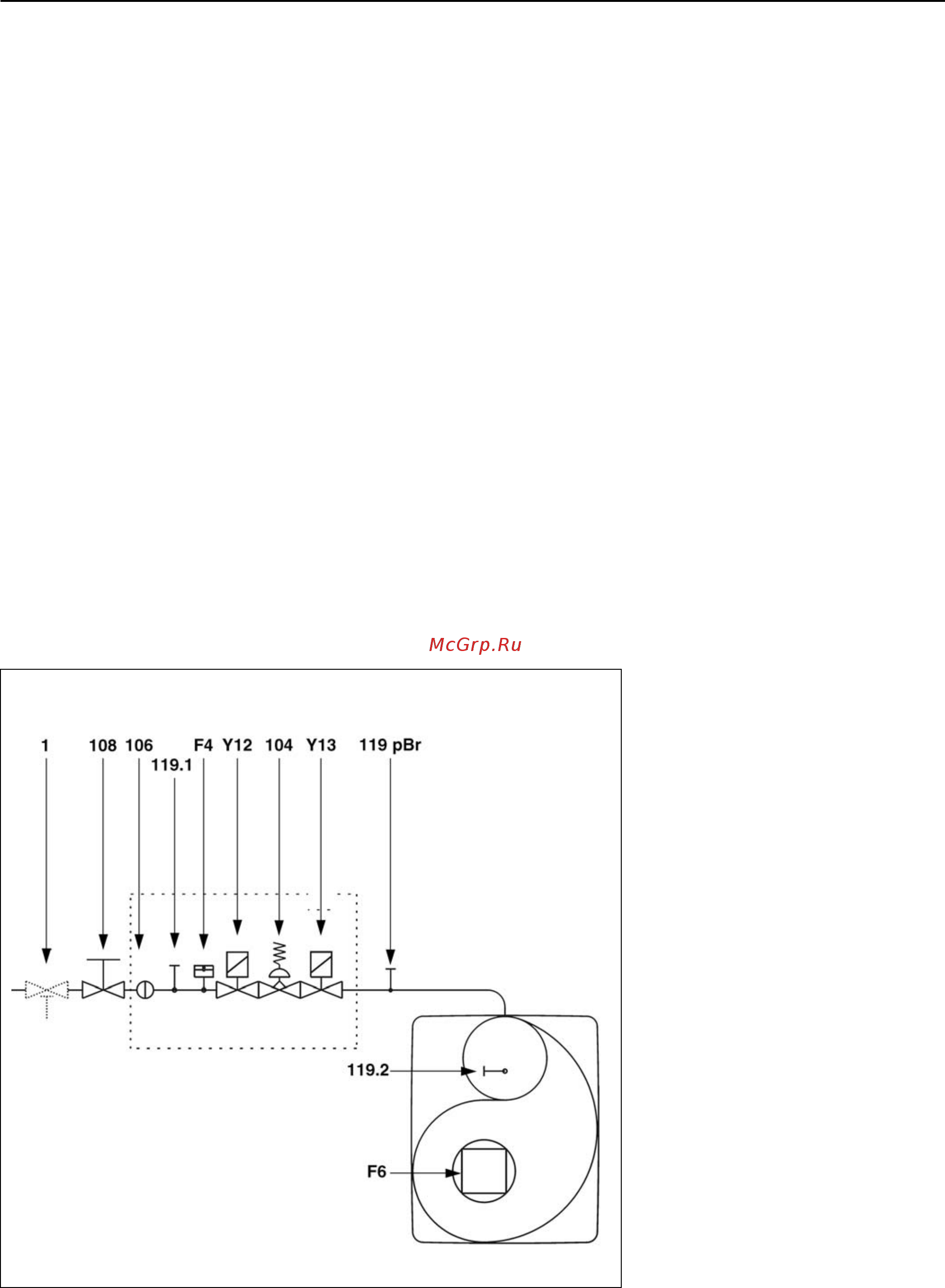

F4 Реле давления газа
F6 Регулятор давления воздуха
Y12 Предохранительный
электроклапан
Y13 Îñíîâíîé ýëåêòðîìàãíèòíûé
êëàïàí
1 Предохранительный
термоклапан (устанавливается
пользователем)
104 Регулятор давления газа
106 Решетка
108 Запорный газовый клапан
(устанавливается
пользователем)
119pBrТочка измерения давления
газа на выходе клапана
119.1Точка измерения давления газа
перед клапанами
119.2Точка измерения давления
воздуха
