ELCO VECTRON G 2 VG2.200 KN d1"1/4 - Rp1"1/4 [31/35] Ввод в эксплуатацию
05/2011 - Art. Nr. 4200 1037 0200A14
Ввод в эксплуатацию
Регулировка реле давления воздуха
Настройка реле давления газа
Контроль работы

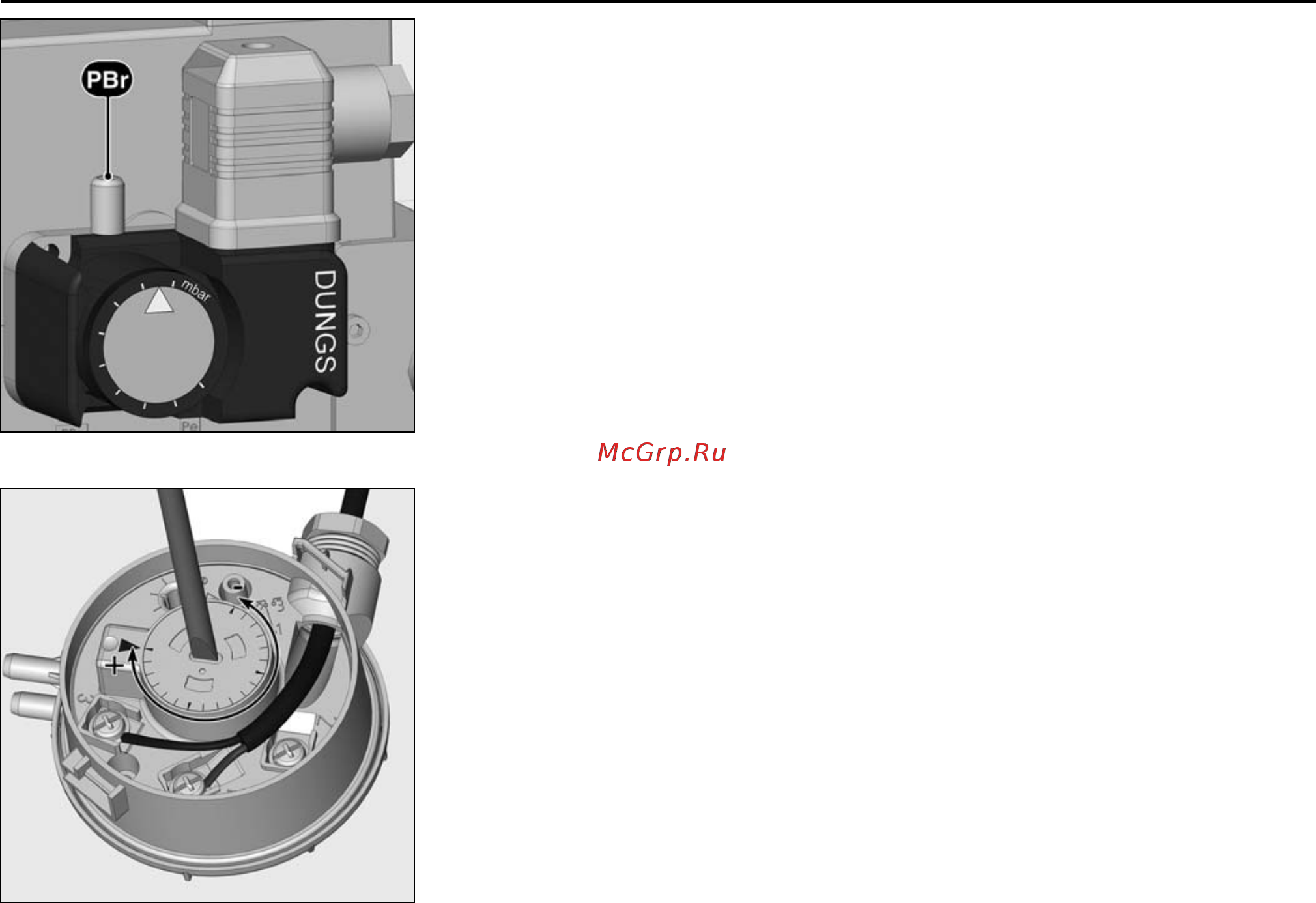

Настройка реле давления газа
• Чтобы настроить давление отключения:
снимите крышку реле давления газа.
• Установите прибор для измерения
давления в точке pBr.
• Запустите горелку.
• Уменьшите давление перед газовой
рампой, плавно прикрывая клапан
ручного отключения газа до момента,
когда
- давление газа pBr за рампой снизится
до 70% его исходного значения
- стабильность пламени заметно
ухудшается
- содержание CO в отходящих газах
возрастает
- или когда сигнал пламени отчетливо
ослабевает.
• Поверните регулировочный диск по
часовой стрелке до положения, в
котором реле давления газа отключит
горелку.
• Продолжайте поворачивать диск по
часовой стрелке, чтобы настроить реле
давления газа на значение на 10%
большее, чем значение отключения
горелки, определенное выше.
Значение настройки реле давления газа
должно быть выше давления воздуха, но
ниже давления газа за газовым клапаном.
Настройка давления отключения
• Откройте клапан ручного отключения газа
• Запустите горелку.
• Закройте клапан ручного отключения
газа.
Должна запуститься процедура,
соответствующая нехватке газа, без
перехода блока управления горелки в
режим безопасности.
Настройка реле давления воздуха
Заводская регулировка: 1,0 мбар
Точка отключения должна
проверяться и, при необходимости,
корректироваться при вводе в
эксплуатацию.
• Установите прибор для измерения
давления. Для этого установите
соединительный тройник на
воздухопровод.
• Включите горелку.
• Настройте точку отключения
примерно на 15% ниже
установленного опытным путем
давления отключения.
Контроль работы
Технический контроль безопасного
горения должен
осуществляться как
при первом пуске, так и после
проведения ремонта, осмотров или
продолжительного простоя
оборудования.
- Проверьте запуск с закрытым
газовым клапаном:
по истечении времени
безопасности блок управления и
безопасности должен указать
нехватку газа или перейти в режим
безопасности.
- Запуск с замкнутым контактом реле
давления воздуха:
по истечении 8 секунд времени
испытания, горелка переходит в
режим безопасности.
- Проверка запуска с разомкнутым
контактом реле давления воздуха:
через 60 секунд времени ожидания
блок управления и безопасности
переходит в режим безопасности.
- Проверка запуска с
кратковременным размыканием
контакта реле давления воздуха во
время предварительной
вентиляции:
блок управления и безопасности
повторно запускает программу
предварительной вентиляции
(давление
воздуха снова
обнаруживается в интервале 60
секунд); в противном случае
следует переход в режим
безопасности.
