ELCO VECTRON G 2 VG2.200 KN d1"1/4 - Rp1"1/4 [34/35] Обслуживание

05/2011 - Art. Nr. 4200 1037 0200A 17
Обслуживание
Устранение неисправностей
Причины неисправностей и
способы их устранения
При отклонениях от нормы, должны
быть проверены нормальные условия
для работы горелки:
1. Есть электрический ток?
2. Есть давление газа?
3. Кран остановки подачи газа
открыт?
4. Все устройства управления и
безопасности (регулятор
температуры котла,
предохранительное устройство
при недостатке воды, концевые
выключатели и т. д.) правильно
отрегулированы?
Если неисправность сохраняется,
обратитесь к приведенной ниже
таблице.
Ни один из существенных
компонентов системы безопасности
не должен ремонтироваться; эти
компоненты должны заменяться
компонентами с таким же
обозначением.
Используйте только
оригинальные запасные
части.
Примечание:
после проведения любых работ:
• Проверьте горение в реальных
условиях эксплуатации (при
закрытых дверцах, при
установленном кожухе и
т. д.), а
также герметичность
трубопроводов.
• Зафиксируйте результаты в
соответствующих документах.

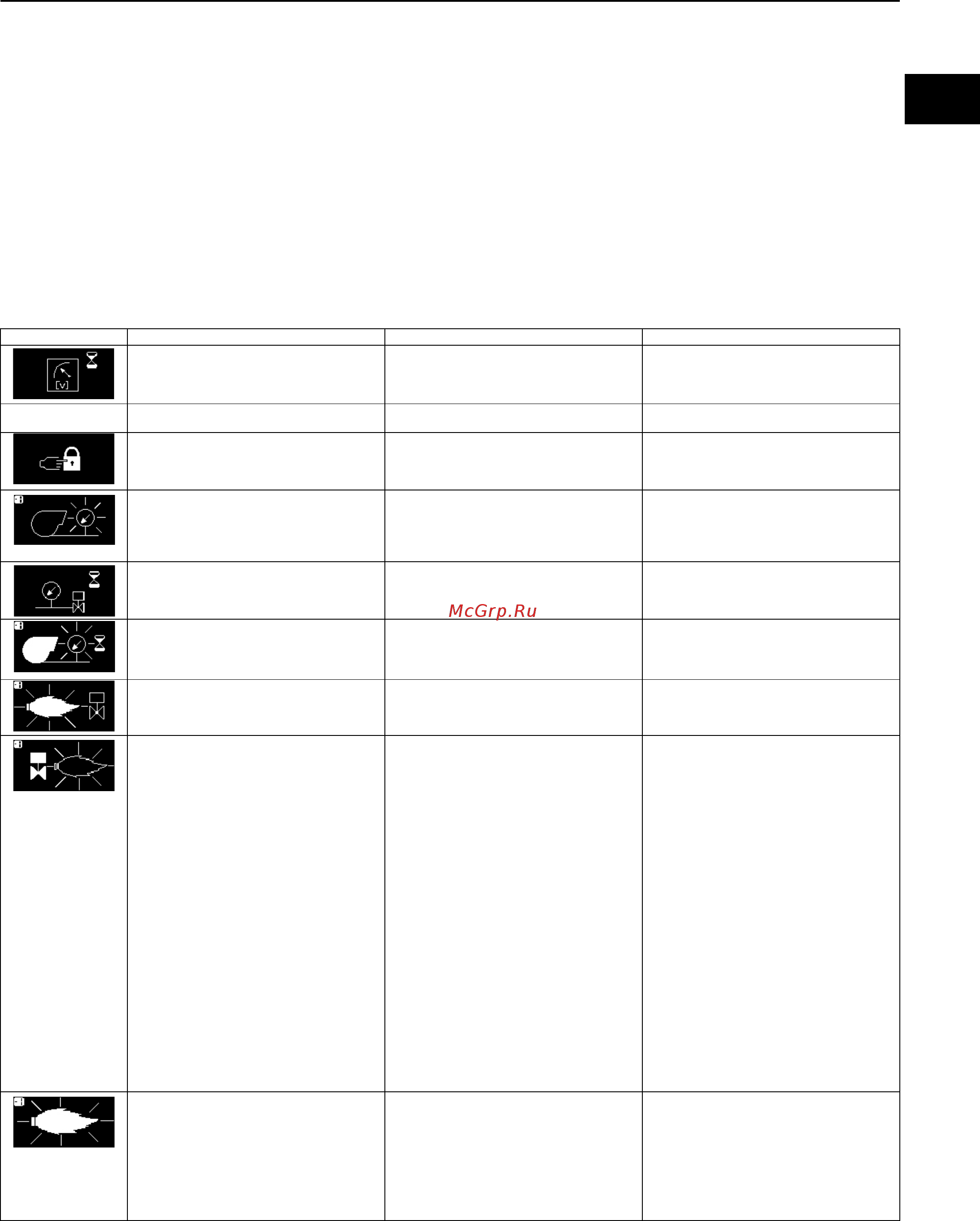

Символ Состояния Причины Способ устранения
После замыкания термостата горелка
не запускается.
Нет сигнала ошибки на блоке
управления и безопасности.
Понижение напряжения
электропитания или его отсутствие.
Неисправность блока.
Проверьте причину понижения
напряжения или его отсутствия.
Замените блок.
Нет запроса на тепло. Термостаты неисправны или не
настроены.
Отрегулируйте или замените
термостаты.
При включении электропитания
горелка запускается на очень
короткое
время, затем отключается и подает
световой сигнал.
Блок самозаблокировался. Разблокируйте блок.
Горелка не запускается. Реле давления воздуха: не находится
в положении выключения.
Неправильная настройка.
Слипание контакта.
Осуществите новую регулировку реле
давления.
Замените реле давления.
Горелка не запускается.
Давление газа в норме.
Недостаточное давление газа.
Реле давления газа не настроено
или
неисправно.
Проверьте газопроводы.
Очистите фильтр.
Проверьте реле давления газа или
замените компактный газовый блок.
Вентилятор горелки запускается.
Горелка не запускается.
Реле давления воздуха: контакт не
замыкается.
Проверьте датчик давления
(попадание инородных тел) и
проверьте электропроводку.
Вентилятор горелки запускается.
Горелка не запускается.
Паразитное пламя во время
предварительной вентиляции или
предварительного
розжига.
Проверьте клапан. Проверьте систему
отслеживания пламени.
Горелка запускается, розжиг
запускается, затем происходит
выключение.
Отсутствие пламени к концу времени
безопасности.
Расход газа плохо отрегулирован.
Неисправность в цепи контроля
пламени.
Нет запальной искры.
Короткое замыкание одного или
нескольких электродов.
Кабель или кабели розжига
повреждены или неисправны.
Неисправно устройство розжига.
Блок управления и
безопасности
Электроклапаны не открываются.
Блокировка клапанов.
Отрегулируйте расход газа. Проверьте
состояние и положение датчика
ионизации относительно "массы".
Проверьте состояние и соединения
ионизационной цепи (кабель и шунт
измерения).
Отрегулируйте электрод или
электроды, очистите или замените их.
Подключите или замените кабель или
кабели.
Замените устройство розжига
Замените блок.
Проверьте электропроводку блока и
внешних
компонентов.
Замените компактный газовый блок.
Замените клапаны.
Горелка отключается во время работы. Реле даления воздуха: контакт
размыкается при запуске или во время
работы.
Неисправность системы контроля
пламени во время работы.
Отрегулируйте или замените реле
давления.
Проверьте цепь ионизационного
зонда.
Проверьте или замените блок
управления и безопасности.
ru
