ELCO VECTRON G 2 VG2.200 KN d1"1/4 - Rp1"1/4 [26/35] Газовая рампа проверка регулировка головки горелки
05/2011 - Art. Nr. 4200 1037 0200A 9

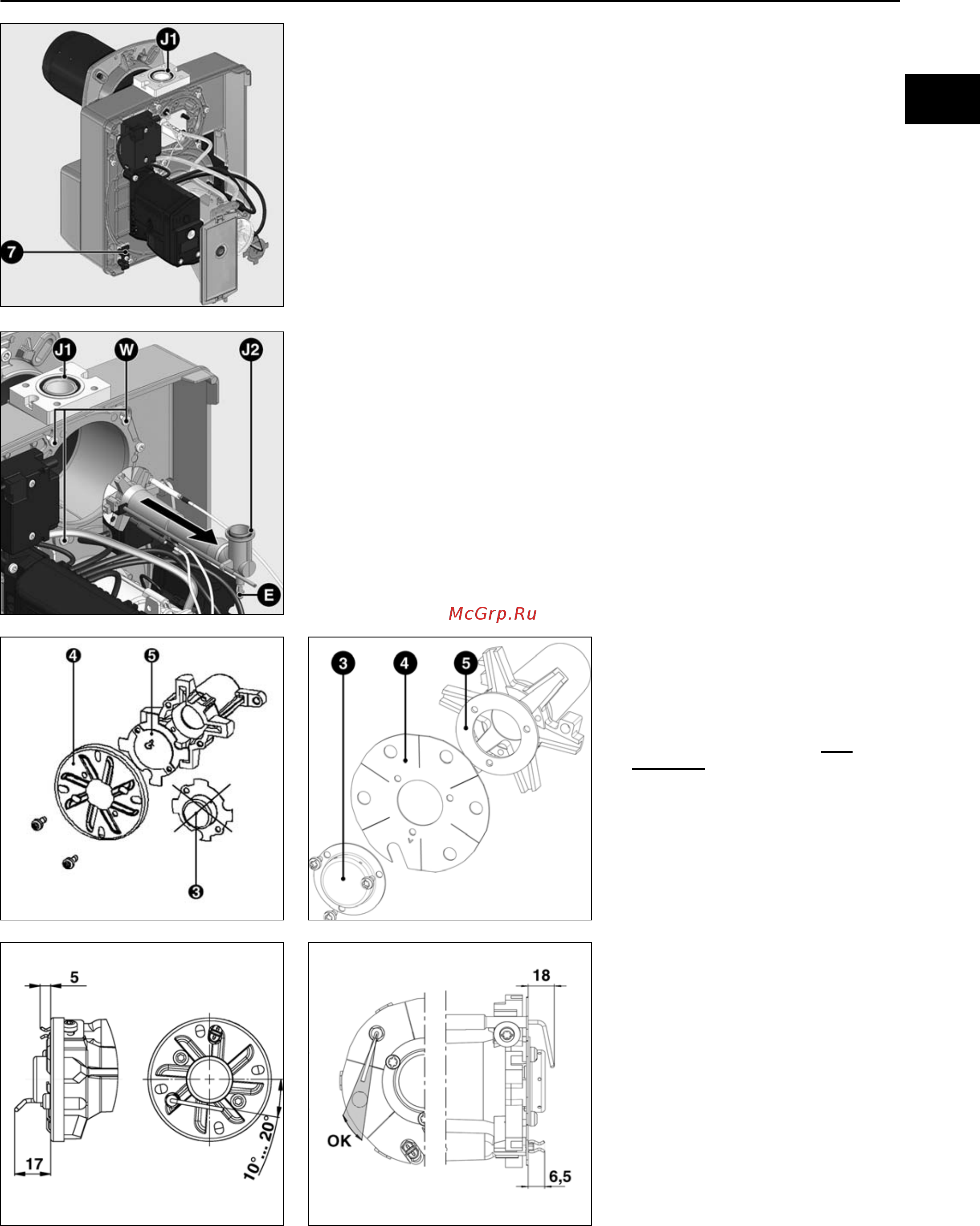

Монтаж
Газовая рампа
Проверка / регулировка головки горелки
Монтаж газовой арматуры
• Проверьте положение установки
кольцевого уплотнителя J1 во
фланце подсоединения газа.
• Закрепите газовую рампу на
головке горелки так, чтобы
электромагнитные обмотки газовой
рампы обязательно находились в
верхнем вертикальном положении.
• Обратите внимание на направление
циркуляции.
• Пропустите присоединительный
кабель для газовой рампы через
зажим 7 и подключите его к
газовой
рампе.
Проверки органов горения
• Ослабьте три винта крышки W.
• Снимите крышку.
• Ослабьте затяжку контргайки E
держателя газовой трубы.
• Ослабьте фиксирующий винт.
• Выньте узлы горения
VG 2.140
VG 2.120
VG 2.200
VG 2.200
Настройка на работу на пропане
Горелка VG 2.140
• Снимите газовый диффузор 3 и
дефлектор 4.
• Установите промежуточную
деталь 5 (поставляется вместе с
корпусом).
• Установите дефлектор 4 без
заглушки 3.
Настройка на работу на пропане
Горелка VG 2.200
• Снимите газовый диффузор 3 и
дефлектор 4.
• Установите промежуточную деталь
5 (поставляется вместе с
корпусом).
• Снимите дефлектор 4 и газовый
диффузор 3.
Проверки органов горения
• В соответствии с рисунками
проверьте регулировку запальных
электродов и ионизационных
зондов.
