ELCO VECTRON G 2 VG2.200 KN d1"1/4 - Rp1"1/4 [33/35] Обслуживание
05/2011 - Art. Nr. 4200 1037 0200A16
Очистка кожуха
• Не используйте хлорсодержащие
или абразивные средства.
• Очистите кожух водой и моющим
средством.
• Установите капот.
Важно!
После проведения любых работ:
выполните проверку параметров
горения в реальных условиях
эксплуатации (дверцы закрыты,
крышка на месте и т. д.).
Зафиксируйте результаты в
соответствующих документах.
Проверка температуры топочных
газов
• Регулярно проверяйте температуру
топочных газов.
• Очищайте котел, если температура
топочных газов превышает
значение при запуске в
эксплуатацию более чем на 30 °С.
• Для облегчения проверок
используйте индикатор
температуры топочных газов.

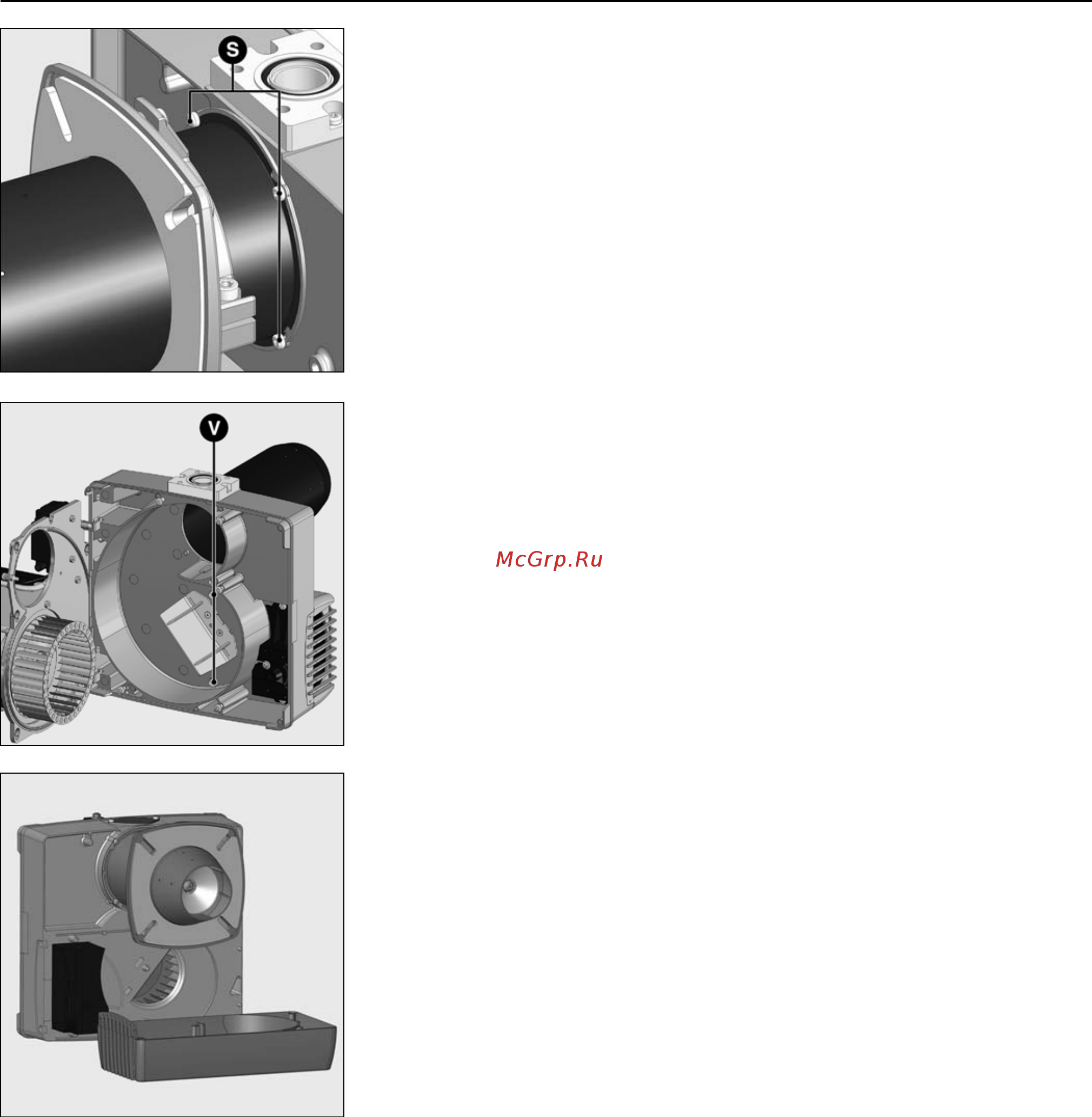

Замена сопла
Выполнение этой операции требует
снятия горелки.
• Отверните стяжные болты на
присоединительном фланце.
• Повернув горелку, извлеките ее из
байонетного затвора, слегка
приподнимите ее, а затем
извлеките из присоединительного
фланца.
• Положите горелку на пол.
• Отверните 4 винта S.
• Извлеките сопло вперед.
• Установите сопло и закрепите его.
Сопло может быть горячим
Очистка вентилятора
Замена фильтра
• Фильтрующий элемент
мультиблока должен проверяться
не реже одного раза в год и
заменяться в случае его
загрязнения.
• Отверните винты крепления крышки
фильтра на мультиблоке.
• Извлеките фильтрующий элемент и
очистите его гнездо.
• Не используйте чистящее средство
под давлением.
• Замените фильтрующий элемент
новым.
• Отверните крышку.
• Снова откройте ручной клапан.
• Проверьте герметичность.
• Проверьте характеристики горения.
Очистка короба воздухозабора
• Отверните крепежные винты V
короба воздухозабора.
• Снимите короб воздухозабора,
очистите его и установите на место,
действуя в обратном порядке.
• Проверьте правильность
положения воздушной заслонки.
Обслуживание
Техническое обслуживание
