ELCO VECTRON G 6 Modulo VG6.2100 M KM d1"1/2 - Rp2"/TC [11/56] Газовая рампа
10/2009 - Art. Nr. 4200 1025 1300A 5
Краткий обзор
Газовая рампа
В состав газовой рампы входят:
- газовый клапан, управляемый
шаговым серводвигателем
- группа газовых клапанов DMV-SE
- газовый фильтр (встроенный или
внешний фильтр)
- предохранительный термоклапан и
ручной четвертьоборотный кран,
которые должны устанавливаться
на месте.

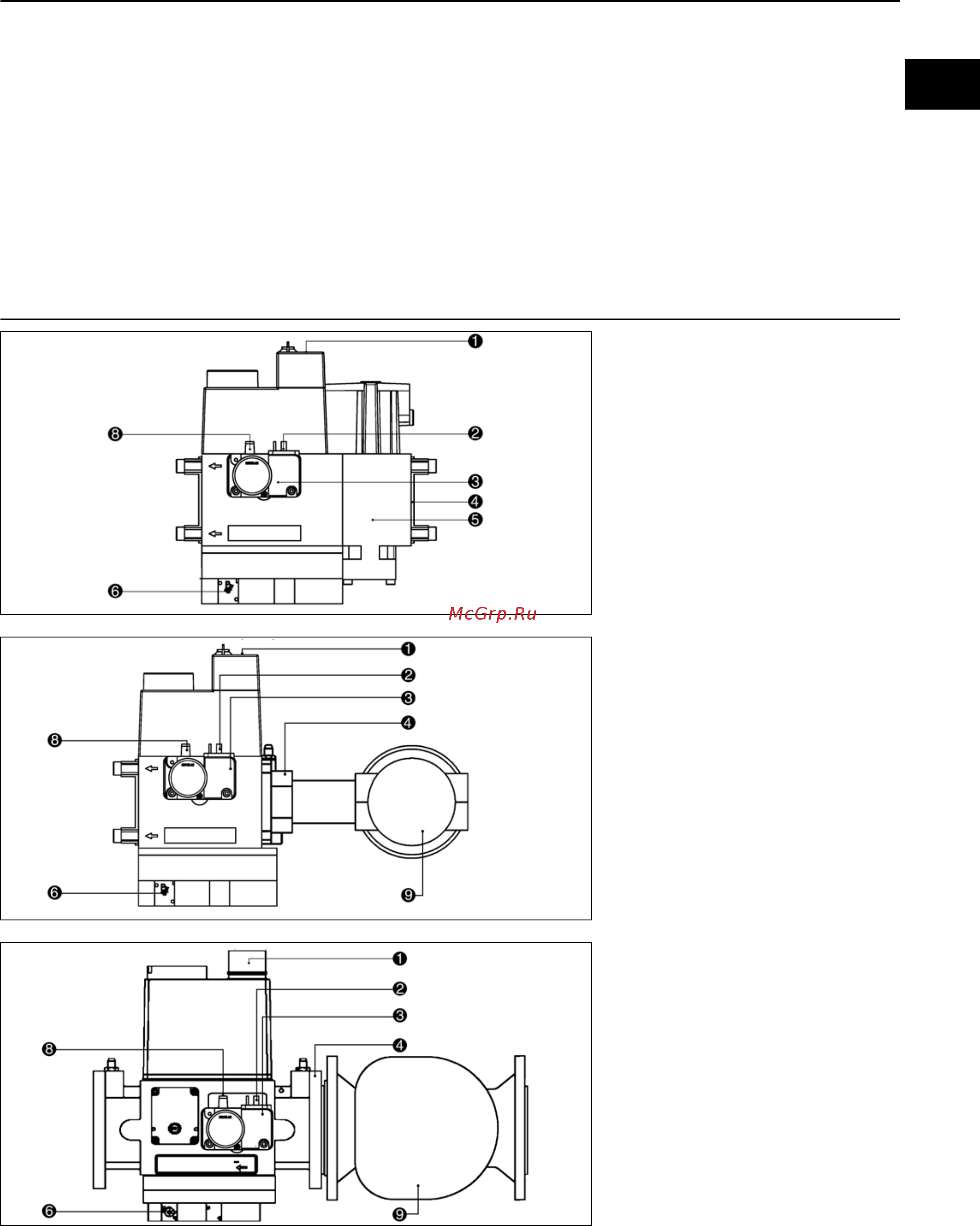

Газовый клапан DMV SE
1 Электроподключение
электроклапанов (DIN 43650)
2 Электроподключение реле
давления газа (DIN 43650)
3 Реле давления газа
4 Входной фланец газопровода
5 Встроенный фильтр (под
крышкой
)
6 Винт регулировки давления газа
pBr
8 Штуцер отбора давления газа
G1/8
9 Фильтр в трубопроводе
DMV SE 525
с фильтром в
трубопроводе
DMV SE 512, 520 со
встроенным фильтром
Установочное положение:
вертикально, катушкой вверх.
Описание, технические
характеристики
Компактная рампа DMV SE 512, 520
является компактным блоком с 2
электромагнитными клапанами
класса A, серворегулятором
давления класса A, встроенным
фильтром и реле давления.
На газовых фильтрах DMV SE 525,
5065 фильтр в трубопроводе
установлен снаружи.
- Реле давления GW A5:
диапазон настройки 5.....50 мбар
- Электоромагнитные клапаны V1/ V2
с быстрым открытием и закрытием
- Серворегулятор давления с
регулировочным штоком
.
- Максимальное превышение
рабочего давления 500 мбар
- Диапазон давления на входе
pe 15-500 мбар
- Напряжение/Частота:
230 В / 50-60 Гц
DMV SE 5065
с фильтром в
трубопроводе
