![ELCO VECTRON G 6 Modulo VG6.2100 M KM d1"1/2 - Rp2"/TC [14/56] Дисплей](/img/pdf.png)
ELCO VECTRON G 6 Modulo VG6.2100 M KM d1"1/2 - Rp2"/TC [14/56] Дисплей
10/2009 - Art. Nr. 4200 1025 1300A8

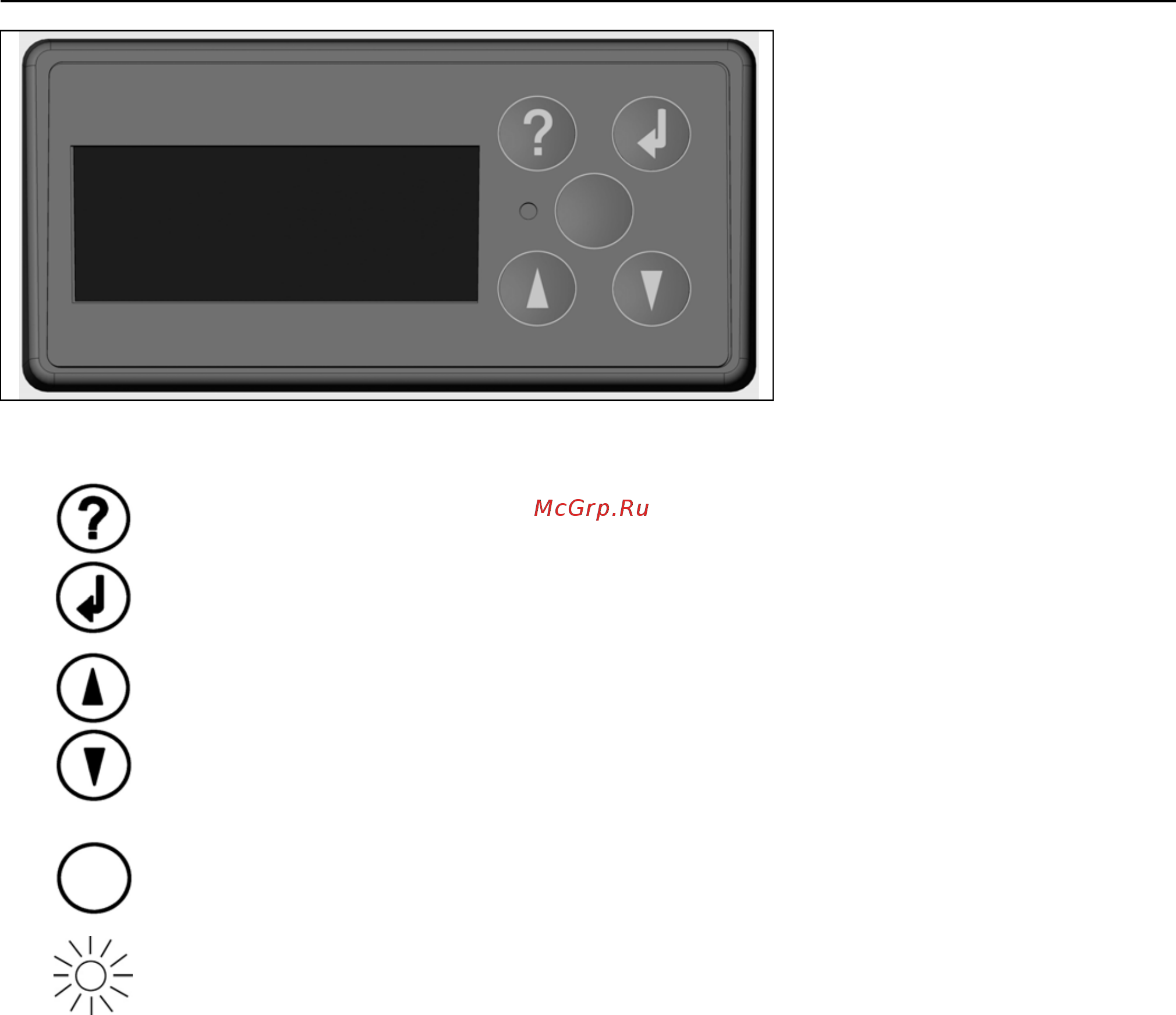

• Доступ к режиму вывода информации (t < 5 с).
• Доступ к режиму выбора языка (t > 5 с).
• Возврат к предыдущему режиму.
• Включить функцию.
• Подтверждение значения.
• Перемещение курсора против часовой стрелки.
• Увеличение отображаемого значения.
• Перемещение курсора по часовой стрелке.
• Уменьшение отображаемого значения.
• Разблокировка блока.
• Красный светодиод (мигает в случае неисправности).
Рабочие
значения отображаются на дисплее в реальном времени.
Воздействуя на определенные клавиши, можно, помимо режима
регулирования, войти в режим вывода информации, режим работы и режим
выбора языка.
Краткий обзор
Блок MPA22
Дисплей
