ELCO VECTRON G 6 Modulo VG6.2100 M KM d1"1/2 - Rp2"/TC [31/56] Техническое обслуживание
10/2009 - Art. Nr. 4200 1025 1300A 25
Техническое обслуживание
Техническое обслуживание

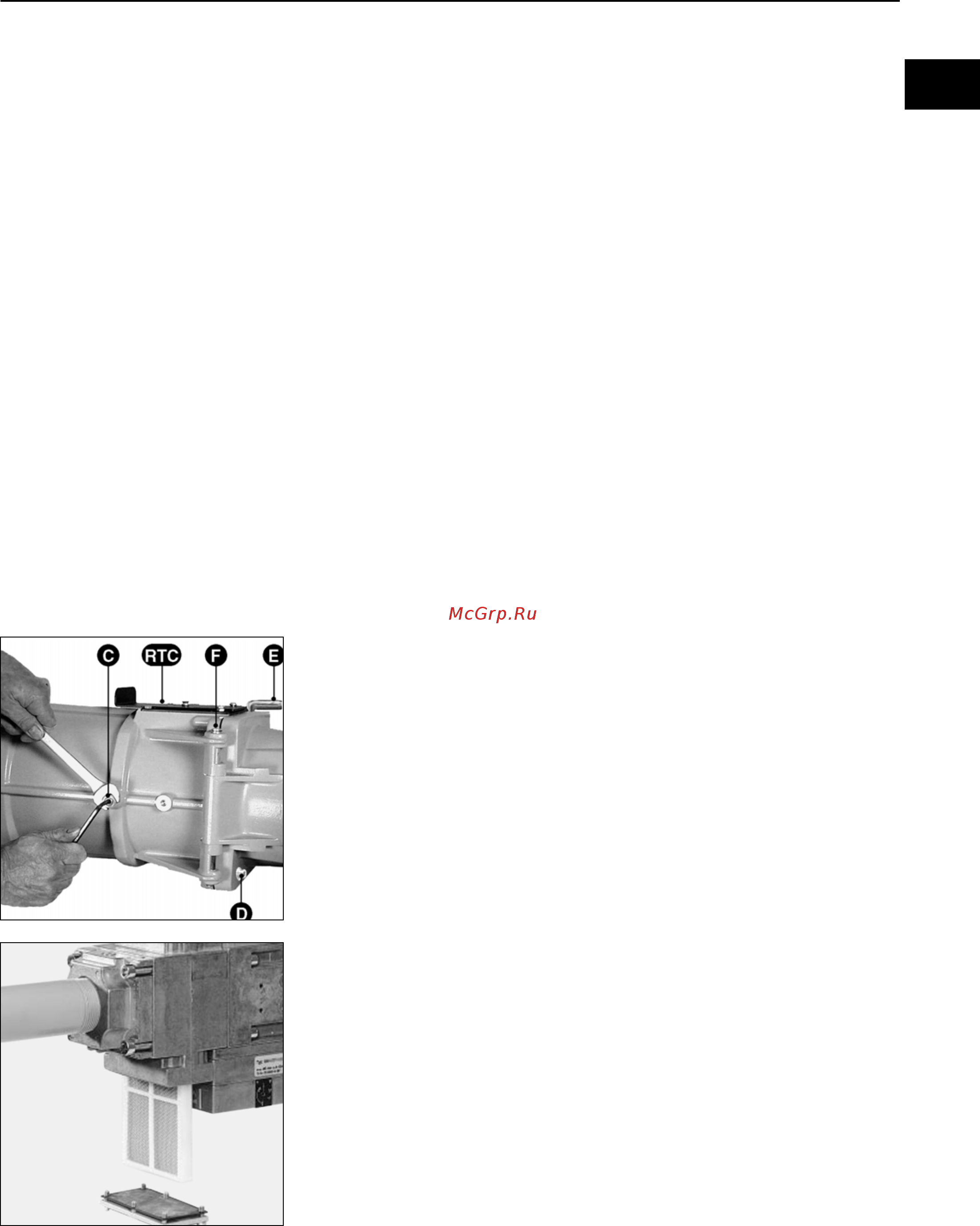

Проверка головки горелки
• Отверните винт безопасности D.
• Снимите съемный стержень E.
• Откройте корпус горелки.
• Подсоедините розжиговые кабели и
кабель ионизации.
• Отверните на 2 оборота четыре
винта регулировочной панели RTC
(при этом настройки головки не
изменяются).
• Ослабьте фиксирующий винт C.
• Извлеките головку горелки.
• Проверьте настройки запальных
электродов и
дефлектора,
измените их.
• Установите детали в порядке
обратном снятию.
• При установке проверьте наличие и
состояние кольцевого уплотнения
J1.
• Проверьте герметичность.
Замена фильтра
Фильтрующий элемент должен
проверяться ежегодно, и в случае
загрязнения заменяться.
Встроенный фильтр:
• Отверните винты крепления крышки
на фильтре.
• Извлеките фильтрующий элемент.
• Установите новый фильтр.
• Установите
крышку с винтами.
Фильтр в трубопроводе:
• Снимите фланец подвода газа с
входной стороны.
• Извлеките фильтрующий элемент.
• Вставьте новый фильтрующий
элемент в гнездо.
• Установите на место фланец
подвода газа.
• Откройте клапан ручного
отключения газа; Проверьте
герметичность.
Клапаны
Газовые клапаны не требует
специального технического
обслуживания.
Проведение каких-либо ремонтных
работ на газовом клапане запрещено.
Неисправные клапаны должны
заменяться квалифицированным
специалистом. После замены
необходимо проверить
герметичность, работу функций и
горение.
Работы по техническому
обслуживанию котла и горелки
должны производиться только
квалифицированным специально
обученным специалистом по
тепловому оборудованию. Для
обеспечения наиболее полного и
регулярного послепродажного
обслуживания вашего
оборудования рекомендуем вам
заключить договор на техническое
обслуживание.
• Перед проведением любых работ
по обслуживанию и чистке
оборудования отключите
электропитание.
• Закройте ручной
предохранительный клапан.
• Используйте только оригинальные
запасные части.
Список работ, рекомендуемых к
проведению в рамках годового
технического обслуживания
горелки:
- Испытание горелки, измерения на
входе в котел
- Очистка головки горелки, замена,
при необходимости, неисправных
деталей
- Очистка турбины вентилятора и
системы вентиляции
- Очистка и при необходимости
замена газового фильтра
- Визуальный контроль
электрической части горелки и при
необходимости ремонт
- Проверка запуска горелки
- Проверка герметичности
- Проверка работы устройств
безопасности горелки (реле
давления воздуха/газа)
- Проверка работы датчика пламени
и блока управления и безопасности
- Проверка давления циркуляции
газа до и после газовой рампы, а
также давления отключения
- Проверка расхода газа
- При необходимости изменение
отрегулированных значений
- Редакция протокола измерения
Общие проверки
- Проверка работы выключателя
аварийной остановки
- Визуальный контроль
топливопроводов в котле
ru
