![ELCO VECTRON G 6 Modulo VG6.2100 M KM d1"1/2 - Rp2"/TC [16/56] Головка горелки корпус горелки](/img/pdf.png)
ELCO VECTRON G 6 Modulo VG6.2100 M KM d1"1/2 - Rp2"/TC [16/56] Головка горелки корпус горелки
10/2009 - Art. Nr. 4200 1025 1300A10

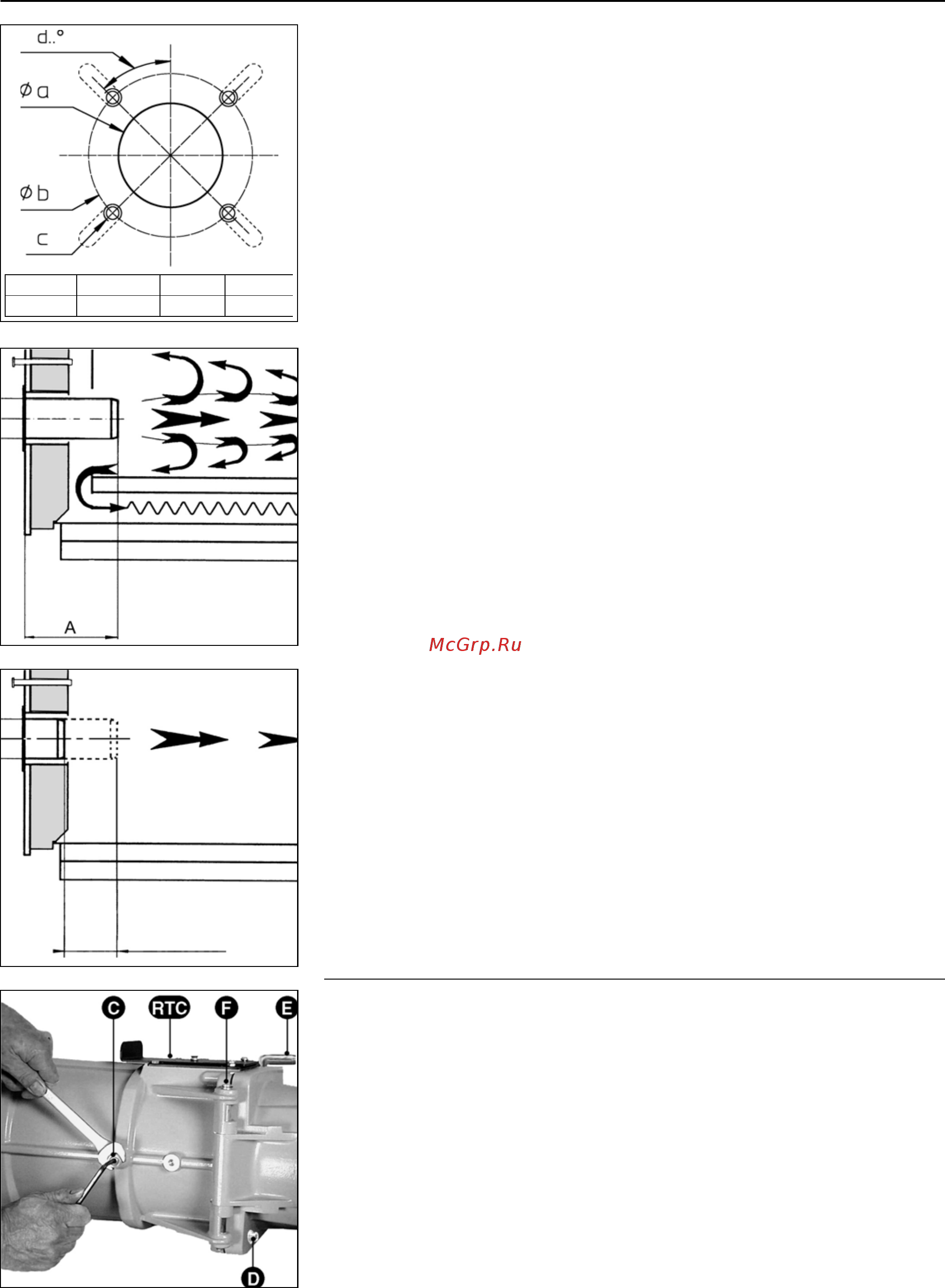

Ø a Ø bcd
250 300-400 M12 45°
Монтаж
Головка горелки
Корпус горелки
Подготовка двери котла
• Подготовьте крепежную пластину
или дверцу котла, как показано на
схеме сверления напротив.
• Внутренний диаметр отверстия
крепежной пластины должен быть
равен 250 мм.
• Чтобы закрепить фланец горелки,
просверлите 4 отверстия M12
(диаметр окружности расположения
центров отверстий 300 - 400 мм), как
показано на схеме напротив.
Установка головки горелки
• Заверните гайки M12 на крепежной
пластине или дверце котла и
установите уплотнительную
прокладку. Если диаметр
окружности, на которой
располагаются отверстия, больше
400 мм, удлините продолговатые
отверстия до нужного размера.
• Закрепите головку горелки 4
шестигранными гайками M12.
Принимайте во внимание
предусмотренный подвод газа
(возможно присоединение слева
или справа).
90-190 мм
глубина
установки
Глубина установки сопла горелки
Для котла с замкнутой топочной
камерой и/или трехконтурного котла,
необходимо соблюдать глубину
установки сопла горелки, чтобы
обеспечить безупречную работу.
Следующие указания должны
выполняться в зависимости от
информации, полученной от
производителя котла.
- Котел с замкнутой топочной
камерой
Размер A = от стенки котла до кромки
второго контура
от -20 до +80 мм
глубина
установки
- Трехконтурный котел
Монтаж корпуса горелки
Если корпус горелки должен быть
установлен ниже оси головки горелки,
проделайте следующие операции.
• Закрепите корпус горелки на
головке горелки (напротив газового
подключения) с помощью
стационарного стержня F.
• Установите головку горелки и
затяните ее с помощью бокового
болта C (контргайка M10 и винт
Inbus).
• Подсоедините два розжиговых
кабеля и
кабель ионизации.
• Закройте горелку с помощью
стержня E.
• Заверните предохранительный винт
D.
При необходимости корпус горелки
может быть смонтирован выше оси
головки горелки.
Любые другие положения установки
не допускаются
