Краткий обзор
Блок MPA22
Описание работы
Одновременно с функциями
управления и безопасности процесса
сгорания газа блок MPA 22
обеспечивает, в частности,
изменение мощности горелки путем
электронного управления воздушной
заслонкой и газовым клапаном.
Открывание газового клапана
управляется электронным блоком,
пропорционально открыванию
газовой заслонки, по графику,
построенному по 10 точкам
регулировки.
При пуске в эксплуатацию
регулировочные значения
устанавливаются по величинам,
измеренным при
анализе сгорания.
Таким образом, оптимальное
сгорание обеспечивается во всем
диапазоне мощности горелки.
Нагрузка системы розжига горелки
может определятся регулировочным
значением P0.
Предельные значения диапазона
регулировки определяются
регулировочными значениями "bu" и
"bo". Кроме этого, могут быть
активированы другие опционные
функции, такие как последующая
продувка или время ожидания.
Управление блоком осуществляется
с помощью дисплея.

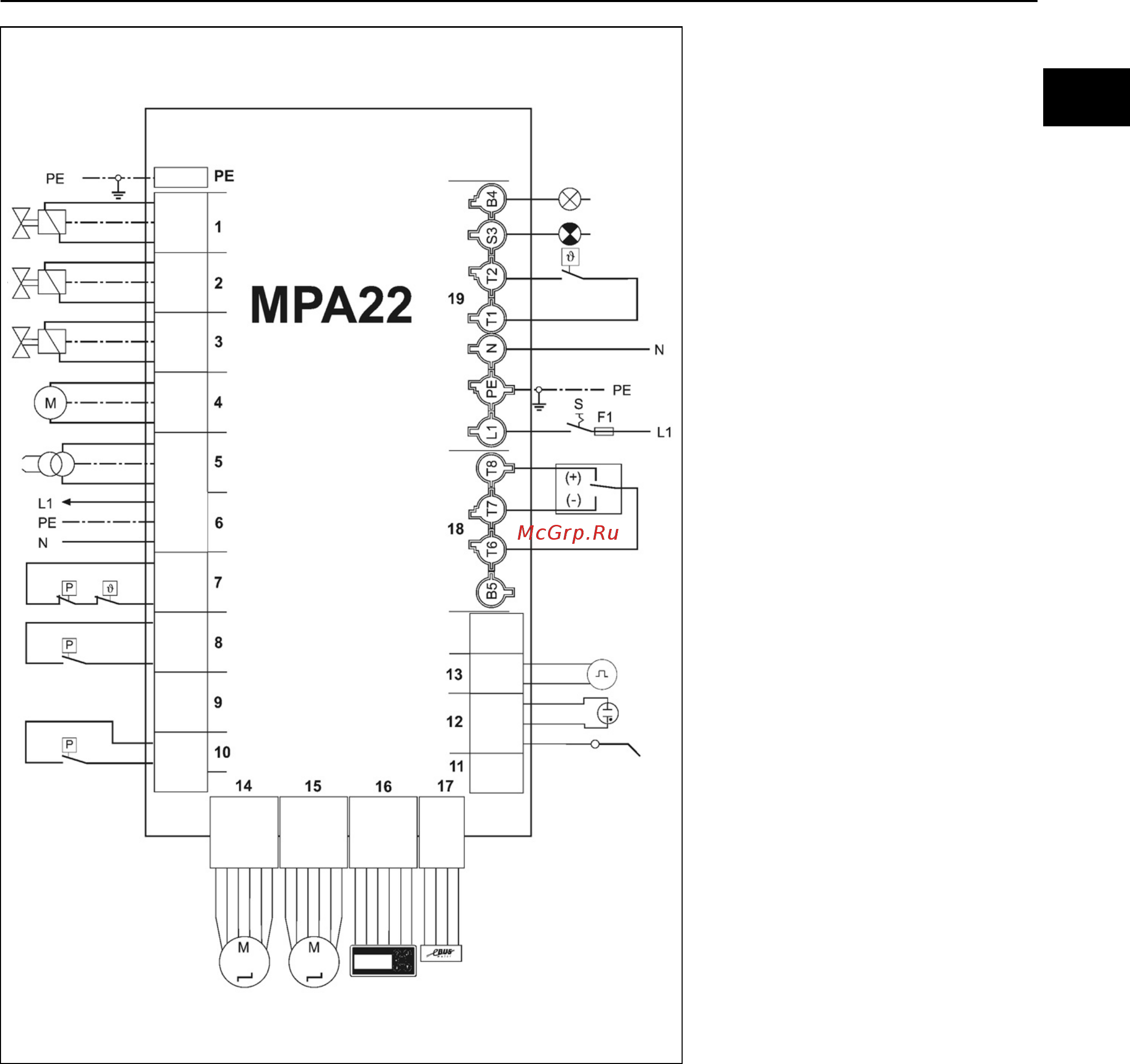

1
Дополнительный клапан для
пропана *
2 Предохранительный газовый
клапан Y15
3 Главный газовый клапан Y13
4 Электродвигатель горелки M1
5 Устройство розжига T1
6 Выход 230 В, 50 Гц
7
GW макс.: колодка с перемычкой
(вход предохранительной цепи
*
)
8GW миним. F4
9GW, контроллер герметичности
VPS *
10 Реле давления воздуха F6
11 Фотоэлемент *
12 Детектор пламени
Ультрафиолет. / Иониз. *
13 Счетчик импульсов *
14 Шаговый серводвигатель
газового клапана Y11
15 Шаговый серводвигатель
воздушной заслонки Y10
16 Разъем дисплея A4
17 Разъем шины e-Bus *
18 Разъем регулятора мощности
(4-контактный).
19 Разъем присоединительной
панели котла (7-контактный).
* Опция
Более подробные сведения см
.
электросхему из комплекта поставки.
