10/2009 - Art. Nr. 4200 1025 1200A 3
daPa mbar
kW
1600230
0
20
40
60
80
100
120
200 500 800 1100 1400 1700
0
2
4
6
8
10
12
VG 06.1600 M
daPa mbar
kW
2100260
0
20
40
60
80
100
120
200 800 1400 2000
0
2
4
6
8
10
12
VG 06.2100 M

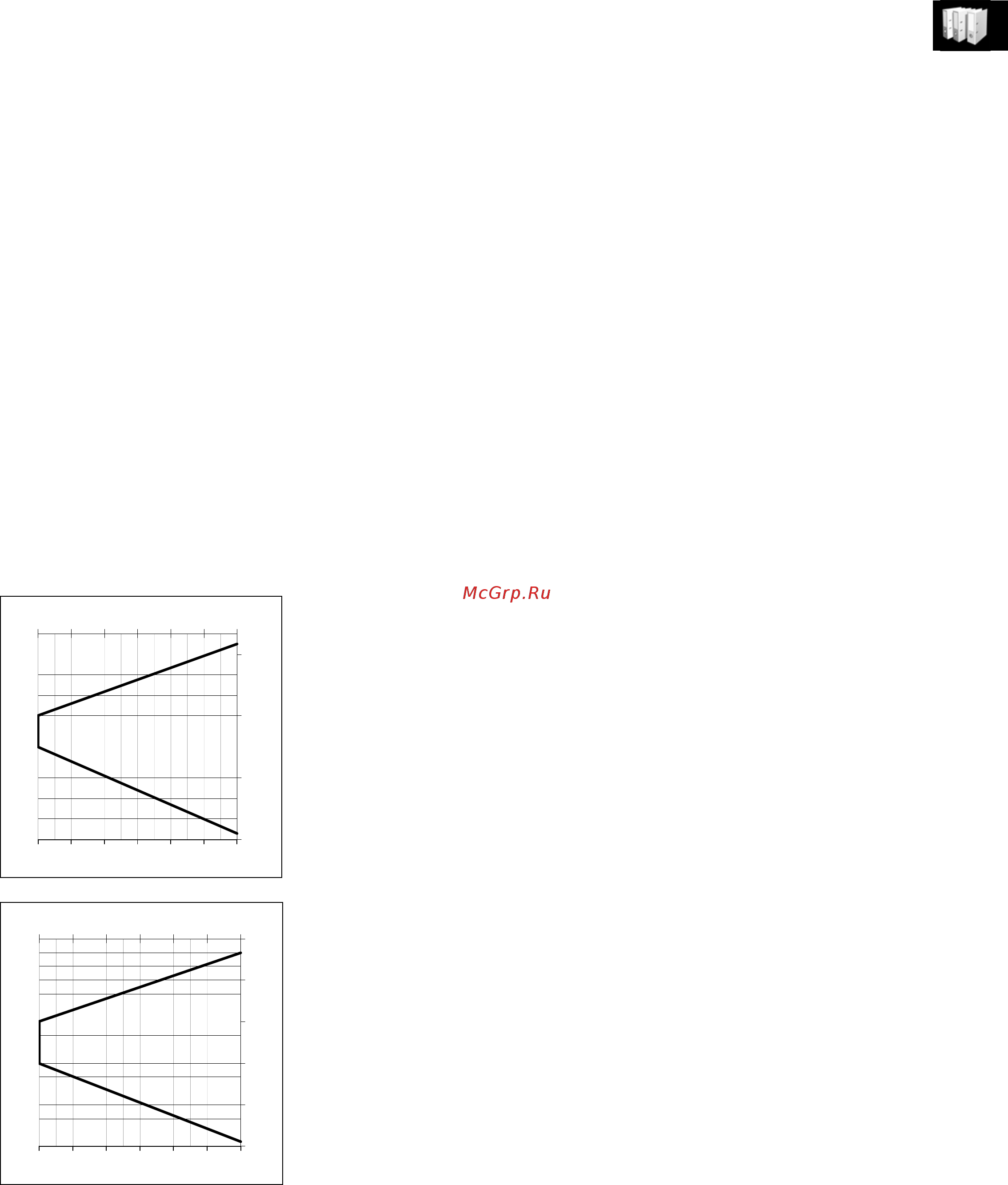

Рабочие зоны
При выборе горелки
необходимо учитывать КПД
котла.
Кривая мощности показывает
изменение мощности горелки в
зависимости от давления в
топочной камере сгорания. Они
соответствуют максимальным
значениям, измеренным
согласно EN 676 в стандартном
канале. Расчет мощности
горелки:
Q
F
= мощность горелки (кВт)
Q
N
= номинальная мощность
котла (кВт)
ηK= КПД котла (%)
Условные обозначения:
G = Природный
газ/пропан
06 = Типоразмер
1600 = Обозначение
мощности
M = Модулирующая с
электронным
управлением
KN = Головка горелки
стандартной длины
KM = Головка горелки
средней длины
KL = Длинная головка
горелки
Q
F
Q
N
ηK
-------- -=
Ámbitos de funcionamiento
Para seleccionar el quemador es
necesario tener en cuenta el
coeficiente de rendimiento de la
caldera.
El intervalo de potencia representa
la potencia del quemador en
función de la presión existente en
el hogar. Éstas corresponden a los
valores máximos medidos según
EN 676, en un túnel normalizado.
Cálculo de la potencia del
quemador:
Q
F
= potencia del quemador (kW)
Q
N
= potencia nominal
de la caldera (kW)
ηK = rendimiento de la caldera (%)
Leyenda:
G = Gas natural/gas
propano
06 = Dimensiones
1600 = Referencia de
potencia
M = Modulante con
leva electrónica
KN = Cabezal de combustión
de longitud normal
KM = Cabezal de combustión
de longitud media
KL = Cabezal de combustión
largo
Q
F
Q
N
ηK
-------- -=
Содержание
- 2009 art nr 4200 1025 1200a 2 2
- 2009 art nr 4200 1025 1200a 3 3
- Qf qn η k 3
- Vg 06 100 m 3
- Vg 06 600 m 3
- 2009 art nr 4200 1025 1200a 4 4
- 4200 1025 1200 7
- Vg 06 600 m vg 06 100 m 7
- 2009 art nr 4200 1025 1300a 2 8
- 396 ewg директива газовые аппараты 89 336 ewg директива электромагнитная совместимость 2006 95 ewg директива низкое напряжение 92 42 ewg директива кпд 97 23 ewg 8
- В соответствии с директивами 8
- Данные изделия имеют маркировку ce 8
- Декларация о соответствии наддувочных газовых горелок 8
- Иректива оборудование работающее под давлением 8
- Июня 2004 г г н спонза 8
- Компания производитель регистрационный номер aqf030 f 74106 annemasse cedex со всей ответственностью заявляет что следующая продукция vg 06 600 m vg 06 100 m 8
- Краткий обзор 8
- Настройка головка горелки для природного газа пропана 3 8
- Подача газа электроподключение 14 ввод в эксплуатацию данные для регулировки горелки 15 регулировка положения головки горелки 16 реле давления газа и реле давления воздуха 16 проверки перед пуском в эксплуатацию 17 самопроверка блока управления и безопасности 17 доступ к режиму регулирования 18 режим регулирования 9 22 режим работы 23 режим вывода информации режим выбора языка 24 обслуживание техническое обслуживание 4 25 специальные регулировочные значения для блока управления mpa 22 27 устранение неисправностей 28 8
- Проверка головки горелки подача вторичного воздух 8
- Совершено в г аннемасс annemasse 8
- Содержание описание горелки 8
- Соответствует следующим стандартам en 60335 2 102 en 50081 en 50082 en 676 8
- Стр краткий обзор оглавление важные указания 2 описание горелки 2 упаковка принадлежности 3 выбор газовой рампы 4 газовая рампа 5 пульт управления 6 описание блока mpa22 описание работы 7 дисплей 8 структура программы 9 установка головка горелки корпус горелки 10 газовая рампа 11 8
- Комплект поставки принадлежности 9
- Краткий обзор 9
- 2009 art nr 4200 1025 1300a 4 10
- 5 мбар правильном выборе dmv 525 r 10
- Внимание при падении давления газа ниже рабочего указанного в таблице необходимо увеличить давление газа в камере сгорания котла до значения в мбар соответствующего номинальной мощности 10
- Выбор газовой рампы 10
- Краткий обзор 10
- Определенное давление 10
- Подаваемого газа должно соблюдаться на входе в газовую рампу для определения давления подаваемого газа на пункте передачи необходимо учитывать потерю давления газа на линии подачи газа от пункта передачи до газовой рампы включая всю газовую арматуру ручные 10
- Пример для горелки v g 06 100 m 10
- Пропан g31 hi 25 89kwh m³ 10
- Точка установки давления должна находиться внутри рабочей кривой горелки 10
- Четверьтоборотные краны предохранительный термоклапан фильтры или дополнительные счетчики 10
- Газовая рампа 11
- Краткий обзор 11
- Краткий обзор 12
- Пульт управления 12
- Краткий обзор блок mpa22 13
- Описание работы 13
- Дисплей 14
- Краткий обзор блок mpa22 14
- 2009 art nr 4200 1025 1300a 9 15
- T 5 с 15
- Краткий обзор блок управления и безопасности mpa 22 15
- Режим выбора языка 15
- Режим вывода информации 15
- Режим работы 15
- Режим регулирования 15
- Структура программы 15
- Головка горелки корпус горелки 16
- Монтаж 16
- Газовая рампа 17
- Монтаж 17
- Монтаж 18
- Проверка головки горелки вторичный воздух 18
- Монтаж 19
- Настройка головка горелки для природного газа пропана 19
- Монтаж 20
- Подсоединение газа электроподключение 20
- 1000 30 6 6 40 29 29 60 11 5 300 1200 35 10 10 43 30 5 30 5 65 11 5 350 1400 40 15 15 47 5 32 8 32 8 71 11 5 400 1600 40 17 17 62 32 32 72 16 5 21
- 2009 art nr 4200 1025 1300a 15 21
- Pva мбар 21
- Ввод в эксплуатацию 21
- Данные для регулировки указанные ниже являются базовыми данные заводской регулировки указаны в жирной рамке на сером фоне в общем случае эти регулировки позволяют запустить горелку однако тщательно проверьте значения регулировок так как может понадобиться некоторая их коррекция в зависимости от характеристик установки 21
- Данные регулировки горелки 21
- Квт квт p0 p1 p9 p0 p1 p9 21
- Минимальная подача номинальная подача 21
- Минимальная подача номинальная подача подача для розжига 21
- Мощность горелки квт открытие воздушной заслонки открытие газового клапана 21
- Настройка регулятора давления 21
- Размер y мм горелка 21
- Ввод в эксплуатацию 22
- Регулировка положения головки горелки реле давления газа и реле давления воздуха 22
- Ввод в эксплуатацию 23
- Проверки перед пуском в эксплуатацию самопроверка блока управления и безопасности 23
- Ввод в эксплуатацию 24
- Доступ к режиму регулирования меню параметры программирование дополнительных функций 24
- Ввод в эксплуатацию 25
- Режим регулирования меню параметры программирование дополнительных функций 25
- Ввод в эксплуатацию 26
- Режим регулирования меню программа предварительная регулировка горелки 26
- Ввод в эксплуатацию 27
- Режим регулирования меню настройка регулировка горелки 27
- Ввод в эксплуатацию 28
- Режим регулирования меню настройка регулировка горелки 28
- Ввод в эксплуатацию 29
- Режим работы 29
- Ввод в эксплуатацию 30
- Режим вывода информации режим выбора языка 30
- Техническое обслуживание 31
- Техническое обслуживание 32
- Техническое обслуживание замена основных элементов 32
- 2009 art nr 4200 1025 1300a 27 33
- Исполнитель измерения m1 исполнитель измерения m2 исполнитель измерения m3 исполнитель измерения m4 33
- Специальные регулировочные значения для блока управления mpa 22 33
- Техническое обслуживание 33
- Установка горелка марка котла модель котла 33
- 2009 art nr 4200 1025 1300a 28 34
- В случае неисправности на дисплее мигает световой сигнал одновременно указывается причина неисправности и выводится код неисправности 34
- Все устройства управления и безопасности регулятор температуры котла предохранительное устройство при недостаточном количестве воды концевые выключатели и т д правильно отрегулированы 34
- Есть электрический ток 2 есть давление газа 3 клапан отключения газа открыт 34
- Обслуживание 34
- Причины неисправностей и способы их устранения при возникновении неисправности проверьте наличие условий нормальной работы 34
- Устранение неисправностей 34
- 4 10274 36
- A mtz 01 03 05 36
- Boiler kessel chaudière 36
- Brenner brûleur 36
- G03 362 36
- Impuls 36
- N de schéma art n 36
- S1 h10 36
- 4 10274 37
- A mtz 01 03 05 37
- Brenner brûleur 37
- G03 362 37
- N de schéma art n 37
- X1000 ohms 37
- 4 10274 38
- A mtz 01 03 05 38
- Brenner brûleur 38
- G03 362 38
- N de schéma art n 38
- Y11 y10 38
- 4 10274 39
- A mtz 01 03 05 39
- G03 362 39
- N de schéma art n 39
- 2009 art nr 4200 1025 1200a 17 42
- 2009 art nr 4200 1025 1200a 18 43
- 2009 art nr 4200 1025 1200a 20 45
- 2009 art nr 4200 1025 1200a 22 47
- 2009 art nr 4200 1025 1200a 23 48
- 2009 art nr 4200 1025 1200a 25 50
- 2009 art nr 4200 1025 1200a 27 52
- 2009 art nr 4200 1025 1200a 29 54
- 2009 art nr 4200 1025 1200a 32 56
- Www elco net 56
