Монтаж
Газовая рампа
Монтаж газовой арматуры
• Прижмите газовый клапан 5 к
головке горелки и сильно затяните
4 гайки. Затем закрепите
коллекторе в сборе 3 на газовый
клапан. Проверьте правильность
положения кольцевого уплотнения
6 и плоской прокладки 4.
• Закрепите газовую рампу 2 так,
чтобы электромагнитные обмотки
газовой рампы DMV SE
обязательно находились в
верхнем вертикальном
положении.
• Установите поставляемую в
комплекте трубку отбора давления
7 между газовым клапаном и
газовой рампой DMV SE.
• Закрепите внешний фильтр 1, если
он предусмотрен.
• Примите меры для предотвращения
утечки.
• Установите предохранительный
термоклапан и ручной
четвертьоборотный клапан выше
газовой рампы.
При наличии газовой рампы с
боковым отводом используйте
поставляемую в комплекте
изогнутую
трубку отбора давления
(со щтуцерами).
В случае возможного изменения
конструкции газовой рампы,
выполняйте действующие
директивы и предписания.
Герметичность соединений должна
проверяться с помощью
пенообразующих или подобных им
составов.

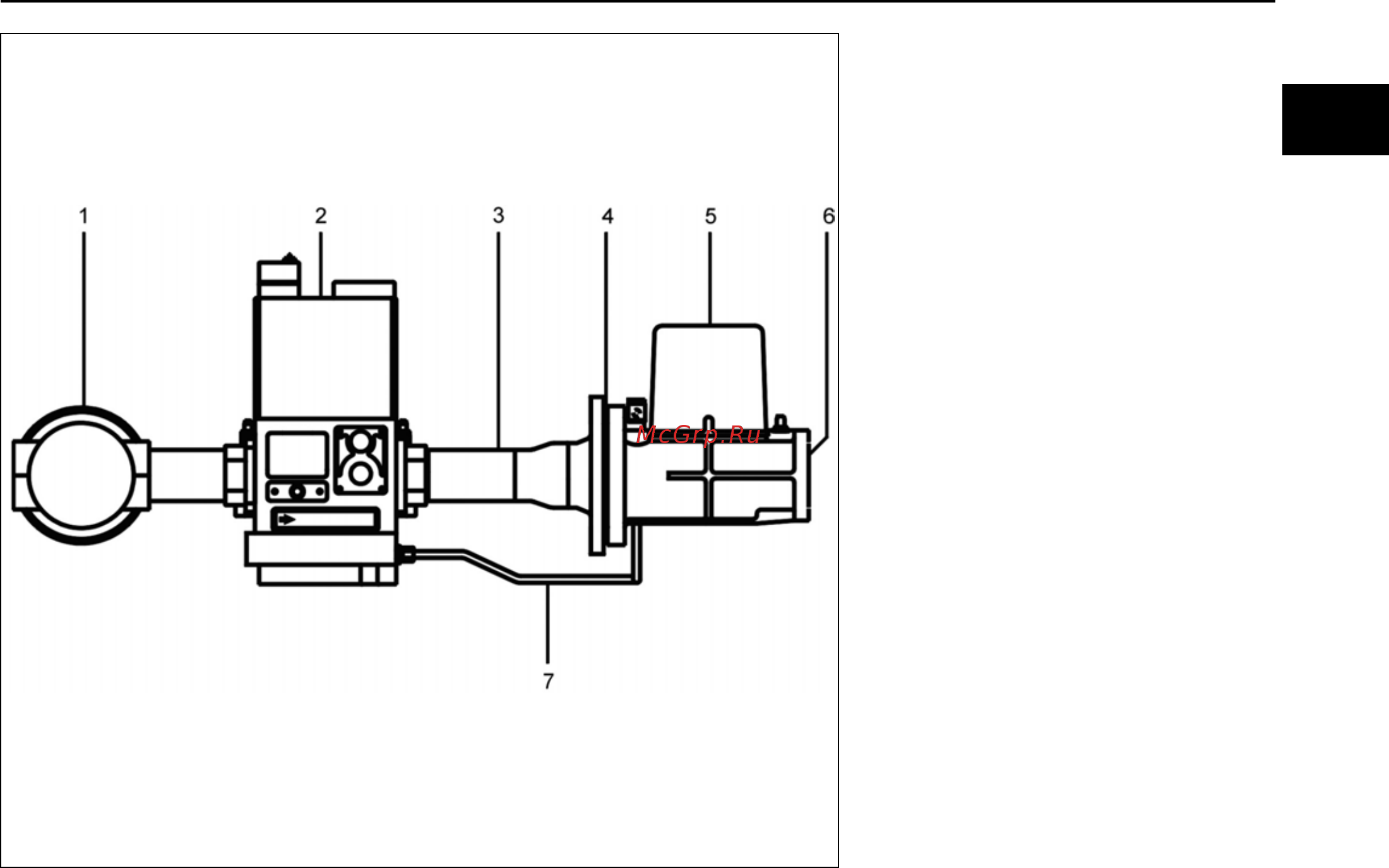

Условные обозначения
1 Внешний фильтр
2 Газовая рампа
3 Коллектор в сборе
4 Плоская прокладка между
коллектором в сборе и газовым
клапаном
5 Газовый клапан
6 Кольцевое уплотнение
между
газовым клапаном и фланцем
горелки
7 Трубка отбора давления
