6
Precauzioni di sicurezza
La macchina è adattativa nella seguente situazione
1. Intervallo di temperatura ambiente applicabile:
Condizionatore
Temperatura interna
Massimo BS/BU
Minimo BS/BU
32/23° C
18/14° C
Temperatura esterna
Massimo BS/BU
Minimo BS/BU
46/24° C
18° C
Riscaldamento
Temperatura interna
Massimo BS/BU
Minimo BS/BU
27° C
15° C
Temperatura esterna
Massimo BS/BU
Minimo BS/BU
24/18° C
-15° C
2. Se il cavo d'alimentazione è danneggiato, deve essere sostituito dal produttore, il suo rappresentante o persona similar-
mente qualificata.
3. Se il fusibile della PCB è saltato, sostituirlo con uno di tipo T 3.15A/250VAC.
4. Il metodo di cablaggio deve essere in linea con le normative di cablaggio locali.
5. Il salvavita del condizionatore deve essere omnipolare e la distanza tra i sui contatti non deve essere inferiore ai 3 mm.
Questi metodi di scollegamento devono essere .
6. L’unità interna deve essere installata ad un’altezza minima di 2,5 m.
7. La distanza tra i blocchi terminali dell’unità interna ed esterna non deve essere superiore ai 5 m. Se superiore, il diametro
del cavo deve essere aumentato secondo le normative di cablaggio locali.
8. Le batterie usate devono essere smaltite in modo appropriato.

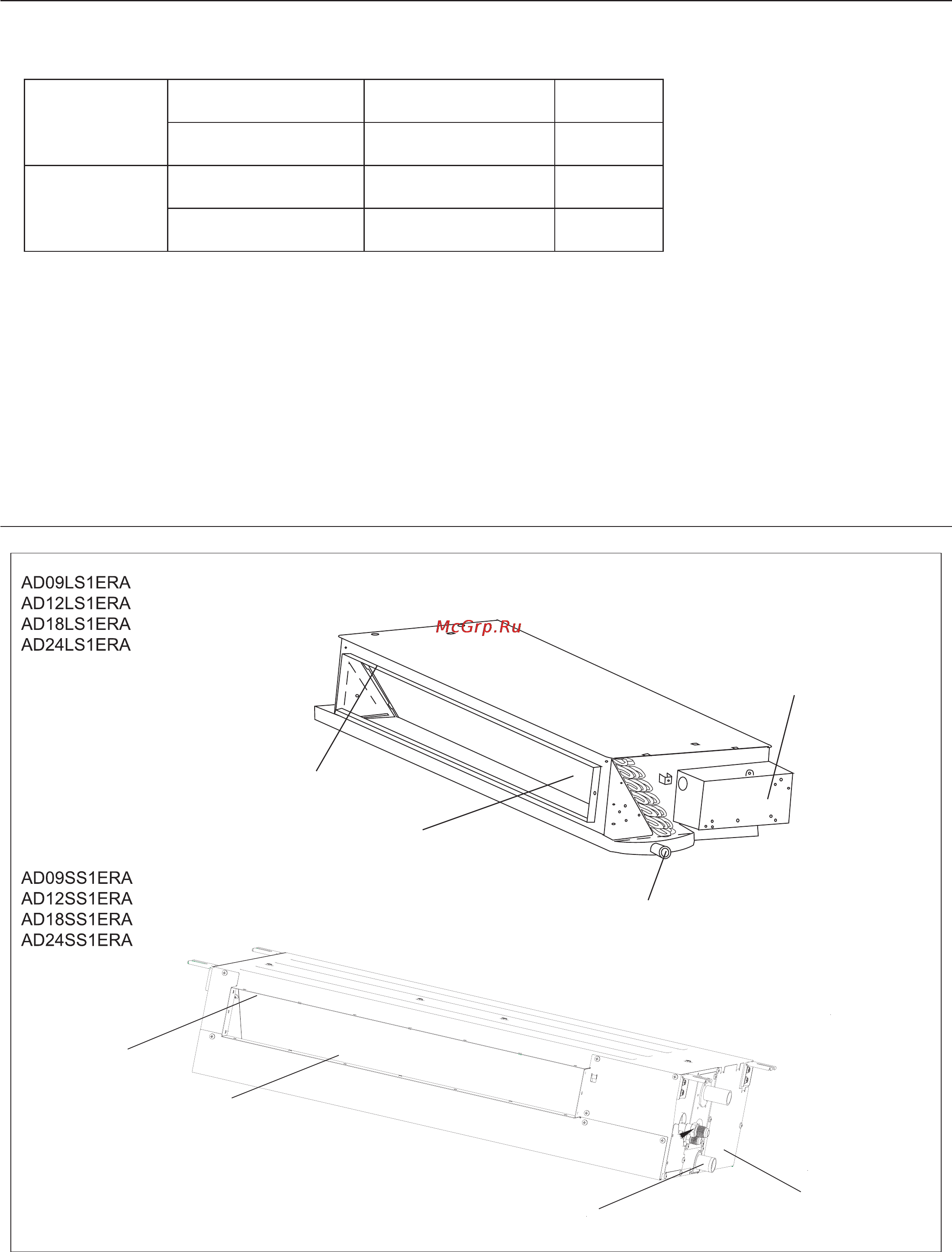

Parti e funzioni
Uscita
aria
Evaporatore
Vaschetta
di
scarico
Scatola
elettrica
Scatola elettrica
Vaschetta di scarico
Uscita aria
Evaporatore
