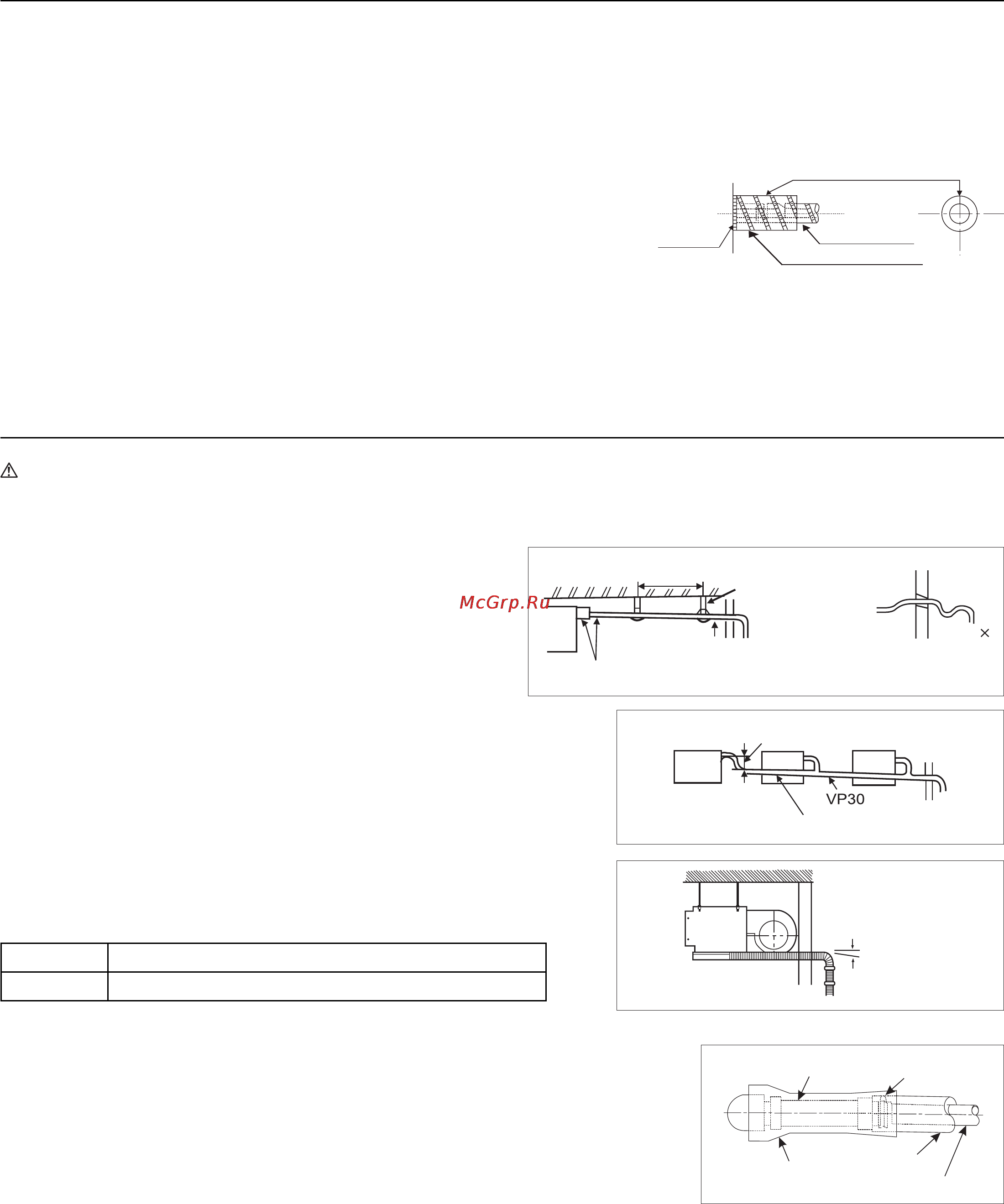

22
Procédure d'installation
Tuyau de réfrigérant
Ouvrez toutes les valves
Ouvrez toutes les valves de l'unité extérieure.
Détection d'une fuite de gaz
Contrôlez à l'aide d'un détecteur de fuite ou de l'eau savonneuse, l'absence de fuite de gaz au niveau des connexions de
conduits et des capots.
Traitement d'isolation
Appliquez un traitement d'isolation du côté gaz et du côté liquide des conduits.
En mode refroidissement, les côté gaz et liquide sont froids. Ils doivent donc
être isolés pour éviter la formation de rosée.
• Le matériau d'isolation du côté gaz doit pouvoir résister à une température
supérieure à 120°C.
• La pièce de connexion du conduit de l'unité intérieure doit être isolée.
Procédure d'installation
Tuyau de vidange
AVERTISSEMENT
Pour permettre la vidange normale de l'eau, le tuyau de vidange doit être mis en place tel que spécié dans le manuel d'ins-
tallation. Il doit être thermiquement isolé de façon à éviter la formation de rosée. Une mauvaise connexion du tuyau peut
entraîner une fuite d'eau à l'intérieur.
Exigences
• Le tuyau de vidange intérieur doit être thermiquement isolé.
• Le raccord de connexion entre le tuyau de vidange et l'unité
intérieure doit être isolé de façon à empêcher la formation
de rosée.
• Le tuyau de vidange doit présenter une pente vers le sol
(supérieure à 1/100). La partie médiane ne doit pas être un
coude en S, sous risque d'observer un bruit anormal.
• La longueur horizontale du tuyau de vidange doit être inférieure à 20 m.
Si un tuyau plus long est requis, installez des supports tous les 1,5 à 2
mètres pour éviter la déformation du conduit.
• La partie médiane du tuyau doit être disposée comme le montre l'illus-
tration de droite.
• Attention de ne pas appliquer de force externe sur le raccord du tuyau
de vidange.
Conduit et matériau d'isolation
Tuyau Tuyau rigide en PVC VP20 mm (diamètre intérieur)
Isolant PE en mousse, épaisseur supérieure à 7 mm
Tuyau exible
Dimensions du tuyau de vidange : tuyau PVC (3/4")
Le tuyau exible est utilisé pour ajuster l'excentrement et l'angle du tuyau rigide
en PVC.
• Étirez directement le tuyau exible pour effectuer une installation sans défor-
mation.
• L'extrémité molle du tuyau exible est a xer avec un collier de serrage.
• Appliquez un traitement isolant sur la partie horizontale du tuyau exible.
• Enveloppez le tuyau exible et son collier jusqu'à l'unité intérieure, sans vide,
avec du matériau isolant, comme le montre l'illustration.
Conrmation de la vidange
Pendant le test de fonctionnement, contrôlez l'absence de fuite au niveau des raccords de conduits, lorsque l'eau est vidan-
gée, même en hiver.
L'entaille vers le haut (vue détaillée jointe)
Tuyau d'isolation accessoire
Unité intérieure
Côté tuyau du site
1,5mm~2m
Support
Pente descendante sup. à 1/100
Isolation (fournie par l'utilisateur)
Coude en S
Le plus grand (env. 10cm)
Pente descendante sup. à 1/100
Mur
Extérieur
Oblique
Tuyau vidange (four-
nie par l'utilisateur)
Tuyau exible
Collier de serrage
Isolation accessoire
Isolant
Tuyau rigide en PVC
