21
Procédure d'installation
Tuyau de réfrigérant
AVERTISSEMENT
En cas de fuite de réfrigérant pendant l'installation, ventilez immédiatement la zone. Le gaz réfrigérant génère un gaz toxi-
que s'il est en contact avec une amme.
Après l'installation, vériez l'absence de fuite de réfrigérant. Le gaz réfrigérant génère un gaz toxique s'il est en contact
avec une source de chaleur, comme un radiateur, un four, etc.
Conduit
Conduit sans soudure en cuivre désoxydé au phosphore (TP2M) pour
climatiseur.
Longueur et hauteur de conduits
Ces paramètres dépendent de l'unité extérieure. Pour plus de détails,
consultez le manuel qui accompagne l'unité extérieure.
Réfrigérant supplémentaire
L'ajout de réfrigérant doit répondre aux spécications des instructions
d'installation qui accompagnent l'unité extérieure. Cette procédure d'ajout doit être effectuée en utilisant un instrument de
mesure de façon à n'ajouter que la quantité spéciée de réfrigérant.
Remarque :
Un sur- ou un sous-remplissage de réfrigérant entraîne une défaillance au niveau du compresseur. La quantité de réfrigé-
rant ajoutée doit être conforme aux instructions.
Branchement du tuyau de réfrigérant
Effectuez les travaux de connexion par évasement des
conduits, pour connecter tous les tuyaux de réfrigérant.
La connexion des conduits de l'unité intérieure doit s'ef-
fectuer en utilisant une double clé.
Le couple d'installation doit correspondre aux indications
du tableau ci-dessous.
Épaisseur du mur pour le tuyau de connexion >0,8mm
Création du vide
Créez un vide en utilisant une pompe à vide, depuis la soupape d'arrêt jusqu'à l'unité extérieure. La création du vide alors
que l'unité extérieure contient du réfrigérant, est strictement interdite.
Procédure d'installation
Conduit d'air

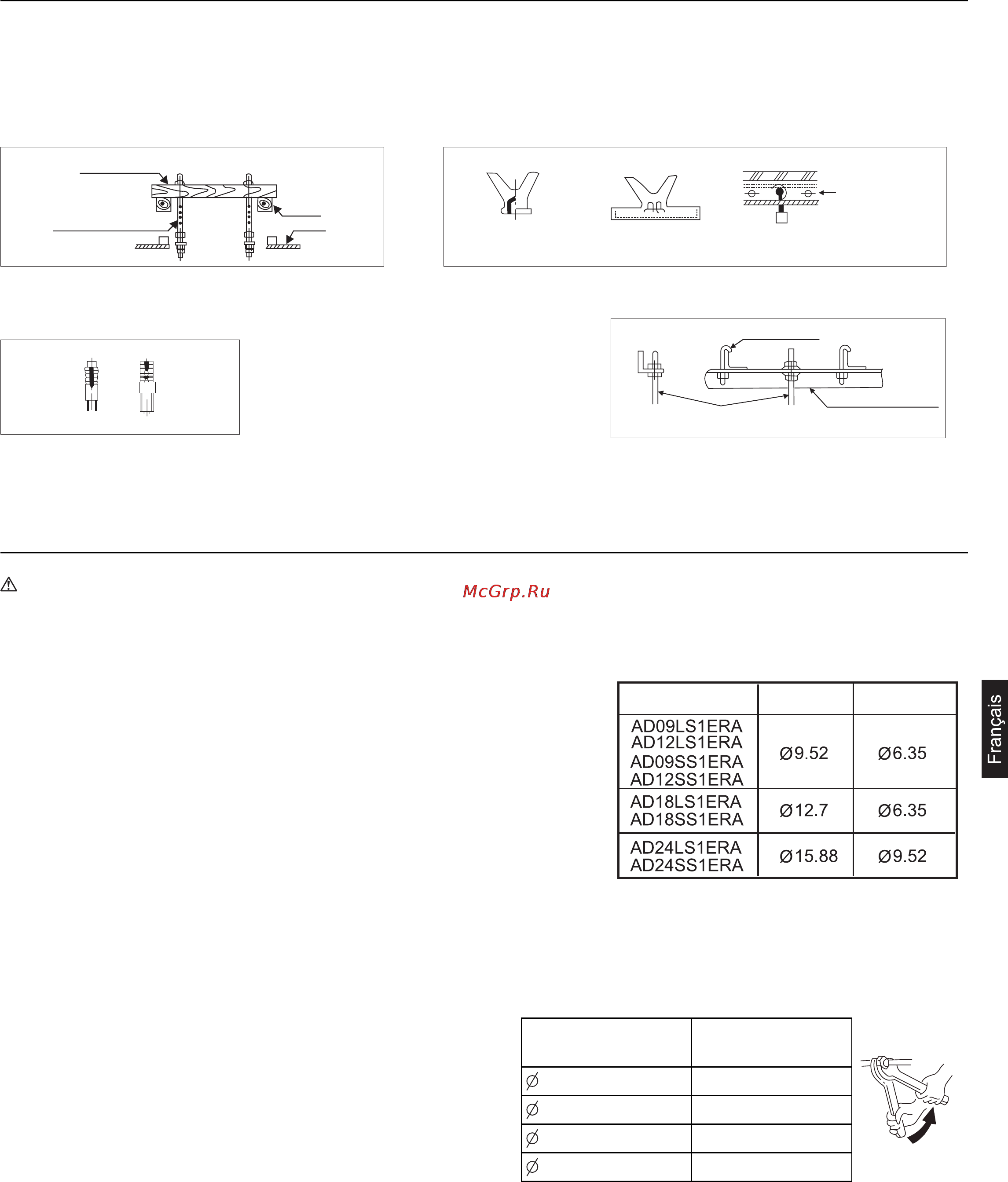

Installation de la vis de suspension
Utilisez des vis de suspension M8 ou M10 (4, à préparer sur place) (lorsque la hauteur de la vis de suspension dépasse 0,9 m,
utilisez du M10). Ces vis sont à installer comme suit, en respectant l'espace nécessaire au dimensions hors tout du climati-
seur et en fonction de la structure d'origine du bâtiment.
Structure en bois
Une pièce carrée en bois sera supporter par les
poutres. Les vis de suspension y seront installées.
Suspendre l'unité intérieure
Fixez l'écran sur la vis de suspension, puis suspendez la vis dans la fente en T de la pièce de suspension de l'unité.
Utilisez un niveau et ajustez le niveau de l'unité à 5 mm près.
Nouvelle dalle en béton
Mettez l'unité en place avec les pièces encastrées, les boulons des
fondations, etc.
Dimensions du tuyau (unité : mm)
Modèle Côté gaz Côté liquide
Dalle béton d'origine
Utilisez une charnière, une clavette ou un boulon.
Structure en armature d'acier
Utilisez la cornière en acier ou directement une nouvelle cornière
en acier.
Cornière en acier
Vis de suspension
Pièce carrée en bois
Vis de suspension
Poutre
Armature en fer
Boulon de suspension
Boulon de fondations pour
la suspension du conduit
Partie portante
encastrée
Partie encastrée de
la plaque de guidage
Boulon de
fondations
Tuyau de connexion
DE (mm)
Couple
d'installation (N-m)
6.35 11,8 (1,2kgf-m)
9.52 24,5 (2,5kgf-m)
12.7 49,0 (5,0kgf-m)
15.88 78,4 (8,0kgf-m)
Manipulation de
la double clé
